Spiraalkabels en aansluitdozen voor poorten: selectie, installatie en probleemoplossing
Als een poort "regelmatig storingen vertoont", is dat verrassend vaak niet te wijten aan magie, maar aan een kabel die bekneld, geknikt of simpelweg verkeerd aangelegd is.
En ja: deze kleine fouten kosten tijd, zenuwen en een hoop geld in het bedrijfsleven.
Deze handleiding biedt een duidelijke procedure: Welke lengte kabel is geschikt? Waar moet de aansluitdoos worden geplaatst?
Hoe installeer je trekontlasting op de juiste manier? En vooral: hoe vind je snel fouten zonder blindelings onderdelen te vervangen?
We draaien er niet omheen: u krijgt checklists, veelvoorkomende foutpatronen en een duidelijke selectielogica, zodat u de eerste keer meteen de juiste bestelling plaatst.
En vloek niet drie keer.
Inhoudsopgave
- Waarom opgerolde kabels en aansluitdozen zoveel stress veroorzaken
- Typische symptomen: Zo manifesteert een kabelprobleem zich.
- Technische basisprincipes: Wat een spiraalkabel moet kunnen doen
- Technische basisprincipes: Wat maakt een aansluitdoos geschikt?
- Locaties bij de ingang: Waar bevindt zich wat – en waarom?
- Snel kiezen in 3 vragen
- Lengte en bewegingspad: Hoe nauwkeurig te meten zonder te gokken
- Draden, doorsneden, signalen: dit is wat u moet weten.
- IP-bescherming, afdichting, kabelwartel
- Complete set versus losse onderdelen: wanneer is welke de moeite waard?
- Planning: Kabelgeleiding, wrijvingspunten, trekontlasting
- Planning: Montagepunt op het poortblad (de "stroomzone")
- Lijst met gereedschap en materialen
- Montage: Bevestig de spiraalkabel netjes (stap voor stap).
- Installatie: Plaats de aansluitdoos, dicht deze af en klaar.
- Bedrading: aansluitingen, labeling, continuïteitstest
- Inbedrijfstelling: Tests die u absoluut moet uitvoeren
- Probleemoplossingstabel: Symptomen → Oorzaak → Oplossing
- Onderhoud en controles: Zo verlengt u de levensduur van uw installatie.
- Betekenisvolle upgrades: Sensoren en beveiliging naadloos integreren
- Vind snel relevante producten en categorieën
- Veelgestelde vragen
Waarom opgerolde kabels en aansluitdozen zoveel stress veroorzaken
Poorten bewegen – elke dag. Als de kabel schuurt, knikt of doorhangt zonder trekontlasting, is schade slechts een kwestie van tijd.
Soms werkt het, soms niet. Dit komt vaak door losse verbindingen, gebroken draden of vocht in de aansluitdoos. En dat kost je uren.
Een kabel kan in een handomdraai "op de meest willekeurige manier" worden gelegd. Maar in de praktijk pakt dat averechts uit: storingen, uitval, noodreparaties. Alleen de Wet van Murphy lacht erom.
Typische symptomen: Zo manifesteert een kabelprobleem zich.
- Het veiligheidscircuit wordt kortstondig onderbroken (los contact).
- De verbinding valt tijdens de beweging even weg.
- De stekker/aansluiting zit niet goed vast.
- De kabel knikt op een bepaalde plek.
- Spiraaltrek te strak/te los.
- Het schuurpunt bevindt zich precies op die plek.
- De IP-bescherming is niet geschikt voor de omgeving.
- De kabelwartel lekt of is verkeerd geïnstalleerd.
- Beschadigde zegel – een klassieker.
Afhankelijk van het systeem moeten werkzaamheden aan het besturingssysteem/in de schakelkast worden uitgevoerd door een gekwalificeerde elektricien. Als je het niet zeker weet, laat het dan even rusten en zoek hulp. Een doel is geen broodrooster.

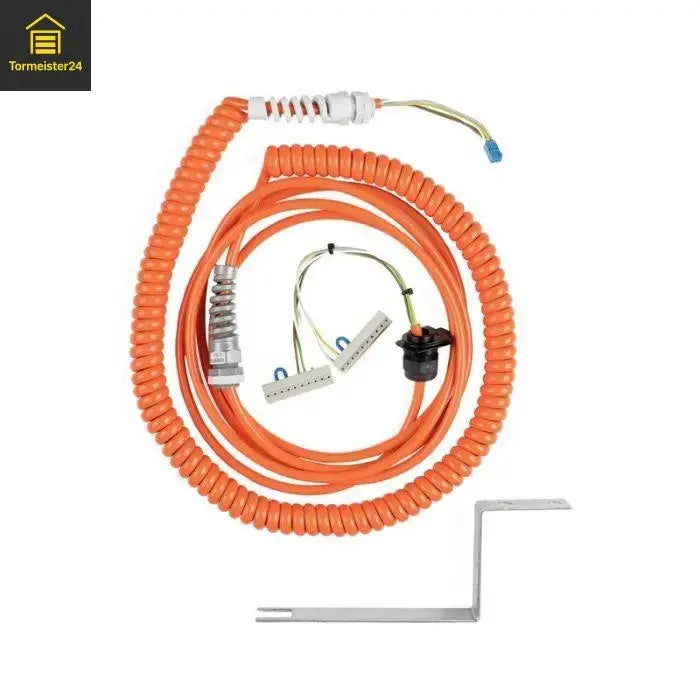

Technische basisprincipes: Wat een spiraalkabel moet kunnen doen
De spiraal absorbeert de beweging van de poort, waardoor de kabel niet constant scherp hoeft te buigen. Het belangrijkste is: voldoende terughoudendheid, maar niet zoveel dat het ergens tegenaan schuurt.
Kabels gaan zelden zomaar kapot. Meestal komt het door knikken, onbelaste spanning of wrijving tegen metalen randen. Precies daar komt een goede montage om de hoek kijken.
De cruciale factoren zijn het aantal draden, hun lengte en het type aansluiting. Als er sensoren (bijvoorbeeld een naderingssensor) zijn aangesloten, moet de elektrische aansluiting compatibel zijn – punt uit.
Technische basisprincipes: Wat maakt een aansluitdoos geschikt?
Een goede aansluitdoos beschermt de verbinding tegen stof en vocht en maakt onderhoud eenvoudiger: openen, controleren, vervangen – zonder kabelwarboel.
De afdichting, de kabelwartel en de juiste passing bepalen of het binnen 3 maanden corrodeert – of na 3 jaar nog steeds probleemloos functioneert.
Als de kabel in de aansluitdoos beweegt, bewegen de aansluitingen ook. Het resultaat: een haperende verbinding. Kabelontlasting is essentieel, geen optie.
Locaties bij de ingang: Waar bevindt zich wat – en waarom?
- Spiraalkabel hangt/leidt met
- Houd voldoende afstand van scharen/scharnieren.
- Geen wrijving op rails/randen
- Aansluiting op aansluitdoos
- Vloeiende uitvoering gericht op controle
- Kies IP-bescherming op basis van de omgeving.
- Raadpleeg het aansluitschema.
- Label de kabels
- Test de continuïteit en werking.
Snel kiezen in 3 vragen
- Gewoon een simpel contact?
- Meerdere sensoren?
- Veiligheidsketting / sluitrand?
- Bepaal de slag-/openingshoogte.
- Bepaal het bevestigingspunt
- Zorg voor extra ruimte voor een nette buigradius.
- Droog binnen versus nat/stoffig buiten
- Wassen/Vocht? → Neem IP-bescherming serieus
- Mechanische spanning → Beschermende geleider
Categorie “Kabels & aansluitdozen” in de webshop: Bekijk spiraalkabels en aansluitdozen
Lengte en bewegingspad: Hoe nauwkeurig te meten zonder te gokken
- Sluit de poort volledig → Onthoud het beginpunt.
- Poort volledig openen → Eindpunt noteren.
- Meet de afstand tussen het bevestigingspunt op het poortblad en het vaste overdrachtspunt (kast/kozijn).
- Plan voor een reserve: er mag bij de eindbestemming niets onder spanning staan.
De spiraalkabel is "op het randje" gekozen. Resultaat: op de maximale stand is hij zo strak gespannen als een gitaarsnaar – en zal hij later precies daar breken.
Als de spiraal te lang is, zal hij ergens tegenaan schuren, zich onhandig oprollen of vast komen te zitten in bewegende onderdelen. Ook niet ideaal.
Draden, doorsneden, signalen: dit is wat u moet weten.
Je hoeft geen ervaren elektricien te zijn, maar je moet wel weten of je slechts één contact schakelt of dat er meerdere signalen correct moeten worden doorgegeven. En: als het om beveiligingssystemen gaat, is "op de een of andere manier verbonden" geen optie.
- Eenvoudig contact: bijvoorbeeld deurcontact / statuscontact
- Meerdere sensoren: meerdere draden nodig.
- Veiligheidscircuit: moet stabiel zijn, geen losse verbindingen, stevig vastgeklemd.
Als je het niet zeker weet: maak dan een foto van het typeplaatje, de aansluiting en de huidige kabelgeleiding. Zo voorkomt u dat u een verkeerde aankoop doet en kunnen wij u direct zinvolle hulp bieden.
Veel "elektrische" problemen komen uiteindelijk voort uit mechanische problemen: een verkeerd uitgelijnde poort → kabel loopt tegenaan. Controleer de rollen: kogellagerrollen
IP-bescherming, afdichting, kabelwartel
Bij droog weer is bescherming tegen stof en mechanische belasting de belangrijkste factor. Desondanks: sluit de aansluitdoos goed af en leid de kabels netjes weg.
Zodra er water, condensatie of veel stof in het spel komt, bepaalt de IP-classificatie of het apparaat "goed" functioneert of niet. De afdichting en schroefverbinding moeten compatibel zijn.
Of het nu binnen of buiten is: als de kabel aan de klem trekt, raak je hem uiteindelijk weer aan – precies op het verkeerde moment.
Voor een nette kabelgeleiding heb je vaak kleine onderdelen nodig (klemmen, schroeven, houders). Bekijk de montagehardware
Complete set versus losse onderdelen: wanneer is welke de moeite waard?
| variant | Voordeel | Wanneer is het nuttig? | Typische fout |
|---|---|---|---|
| Complete set | Alles past perfect in elkaar, minder risico. | Als je het snel en veilig wilt afronden | De set is "op de een of andere manier" in elkaar gezet, zonder dat er rekening is gehouden met de kabelgeleiding. |
| Individuele onderdelen | Maximale flexibiliteit | Als u speciale gevallen heeft (montagepunt, lengte, speciale behuizing) | De onderdelen passen elektrisch/mechanisch niet goed in elkaar. |
| Alleen geschikt voor achteraf inbouw. | Snelle service | Als het stopcontact lekt/aangetast is, maar de kabel in orde is. | Het probleem zit in de kabel – dat wordt over het hoofd gezien. |
Planning: Kabelgeleiding, wrijvingspunten, trekontlasting
- Geen scherpe randen
- Geen wrijving op rails/scharnieren
- Houd bewegingszones vrij.
- Installeer een trekontlasting vóór het blik.
- Laat voldoende bewegingsruimte over.
- Niet aan klemmen/stekkers trekken.
- Beschermende slang/buis, indien nodig
- Stel vaste punten in (maar forceer ze niet).
- Door te labelen bespaar je later tijd.
Als de rolhouders versleten zijn, loopt de poort "vreemd" en verandert de kabelgeleiding. Hier vindt u geschikte onderdelen: Rolhouders en scharnieren
Planning: Montagepunt op het poortblad (de "stroomzone")
- beschermd tegen directe wrijving
- Logisch correcte beweging (de spiraal werkt soepel)
- geen contact met schaar/scharnieren
- dicht bij scherpgerand plaatmetaal
- De spiraal wordt tijdens het lopen "uitgetrokken".
- De kabel ligt in de grond/het water.
Het is beter om 10 minuten langer in te plannen dan om elke week een "korte" rit te maken. Kabelproblemen zijn de meest irritante problemen die er zijn: klein, maar fataal voor het hele proces.
Lijst met gereedschap en materialen
- Schroevendraaier / Bitset
- Zijsnijtang + draadstripper
- Multimeter (continuïteit)
- Boor/bevestigingsmiddel, afhankelijk van de ondergrond
- Spiraalkabel geschikt voor de toepassing
- Aansluitdoos + afdichting + schroefverbinding
- Klemmen / kabelbinders / houders
- Labelen (met tags) – echt, doe het!
Montage: Bevestig de opgerolde kabel netjes (stap voor stap) 🔧
- Schakel het systeem uit / Beveilig het systeem (ja, echt).
- Bepaal de kabelgeleiding : de bewegingszones moeten duidelijk zijn, zonder wrijvingspunten.
- Plaats een vast punt op het poortblad , zodat de spiraal soepel "loopt".
- Installeer een trekontlasting voordat de kabel het stopcontact ingaat.
- Reservecontrole : Open/sluit de poort volledig (handmatig/beveiligd) en controleer of er spanning wordt opgewekt.
Als je bij stap 5 merkt dat het te strak wordt: bespreek het niet, maar los het op. Dat is het verschil tussen "het werkt" en "het is volgende week weer terug".
Installatie: Plaats de aansluitdoos, dicht deze af en klaar.
- vaste, stille ruimte (frame/nabij bediening)
- zodat de bediening mogelijk is (deksel toegankelijk)
- niet direct in de spatzone
- Plaats de afdichting netjes.
- Draai de kabelwartel correct vast.
- geen kabels die "onder spanning" staan
Een gesloten blikje betekent dat het luchtdicht is afgesloten. Een blikje dat "half" gesloten is, betekent dat er later vocht in kan komen. En dan wordt het een rommeltje bij de aansluitingen.
Bedrading: aansluitingen, labeling, continuïteitstest
Aan elke ader is een specifieke locatie toegewezen. Het is niet zo van "het komt wel goed". Straks wil je binnen 2 minuten weten hoe alles in elkaar zit.
- Controleer elke regel afzonderlijk.
- Simuleer beweging (doelposities)
- Als het signaal af en toe wegvalt, is er waarschijnlijk sprake van een kabelbreuk of een losse verbinding.
Stuur ons foto's en informatie, dan vertellen we u wat u nodig heeft en waar het probleem waarschijnlijk ligt: Contact & technisch advies
Inbedrijfstelling: Tests die u absoluut moet uitvoeren
| test | Hoe | Hoe je het kunt herkennen |
|---|---|---|
| Visuele inspectie | Kabelgeleiding, wrijvingspunten, deksel/afdichting | Niets schuurt, niets staat onder spanning. |
| Bewegingstest | Poort volledig open/gesloten terwijl de kabel wordt geobserveerd. | De spiraal werkt soepel, zonder vast te lopen. |
| Contact-/sensortest | Activeer sensor / Controleer het veiligheidscircuit | Het besturingssysteem reageert reproduceerbaar. |
| Sporadische test | Rijd meerdere cycli | Geen problemen na 10-20 ritten. |
- Als je helemaal vanaf nul begint: eerst de kabel leggen, dan het stopcontact, en dan pas de bedrading.
- Als je op zoek bent naar een fout: Pass + bewegingstests in verschillende doelposities.
- Als het probleem zich nog steeds af en toe voordoet: controleer dan eerst de kabel/stekker – niet de controller.
Probleemoplossingstabel: Symptomen → Oorzaak → Oplossing
| symptoom | Waarschijnlijke oorzaak | Wat je doet |
|---|---|---|
| De fout treedt alleen op bij het openen. | De spiraal wordt te strak in het bovenste gedeelte. | Correct bevestigingspunt/reserve, controleer de trekontlasting |
| De fout treedt alleen op bij het sluiten. | De kabel raakt aan de onderkant geknikt of beschadigd. | Wijzig de kabelgeleiding en installeer een beschermende geleider. |
| Fouten "komen en gaan" | Losse verbinding / gebroken draad | Controleer de continuïteit tijdens het verplaatsen, stel de klemmen opnieuw af en vervang de kabels indien nodig. |
| Corrosie in het blik | Lekkage / onjuiste IP-bescherming | Controleer de afdichting/schroefverbinding, plaats het blik terug en sluit de leidingen goed af. |
| Sensor reageert niet | Draden verwisseld / verkeerde aansluiting | Labeling + aansluitschema, stap voor stap controleren |
Onderhoud en controles: Zo verlengt u de levensduur van uw installatie.
- Visuele inspectie van het kabeltraject (slijtageplekken?).
- Controleer de buitenkant van het blik (scheuren, losse schroeven).
- Spiraal: werkt het soepel, zonder spanning?
- Controleer of de klemmen goed vastzitten en droog zijn.
- Controleer de trekontlasting.
- Voer meerdere cycli uit en observeer de resultaten.
Controleer de mechanische onderdelen – anders verpest je zelfs de mooiste bedrading. Hier vindt u wielen en rolhouders: zwenkwielen / Rolhouders en scharnieren
Betekenisvolle upgrades: Sensoren en beveiliging naadloos integreren
Bescherm de rijbaan en los veel problemen zoals "wegstoppers/achteruitrijden" netjes op. Lichtschermen bekijken
Als u een nette, gesloten randbescherming nodig hebt, moet de verbinding correct worden gemaakt. Optische sensoren en randbeveiliging
Indien er sprake is van een loopdeur: er moet een betrouwbaar contact tot stand worden gebracht binnen het beveiligingscircuit. contactpersonen voor loopdeuren
We helpen je ook een verstandige keuze te maken (geen modewoorden). Vertel ons kort wat je hebt en voeg een paar foto's toe: Open de contactpagina
Vind snel relevante producten en categorieën
Veelgestelde vragen
Welke lengte spiraalkabel heb ik nodig?
De lengte is afhankelijk van de bewegingsvrijheid en het bevestigingspunt. Belangrijk: Er mag niets onder spanning staan bij de eindstop, anders breekt de kabel.
Waarom treedt mijn fout slechts "soms" op?
Dit is typisch voor een gebroken draad of een losse verbinding. Zodra de poort een bepaalde positie bereikt, valt het signaal even weg.
Kan vocht in de aansluitdoos storingen veroorzaken?
Ja. Corrosie op de aansluitingen kan een "lek" snel veranderen in een "intermitterend" lek. Afdichtingen en kabelwartels zijn hierbij cruciaal.
Zijn kabelbinders voldoende als trekontlasting?
Soms kan het als "laatste redmiddel" worden gebruikt, maar de juiste oplossing is: een correcte klem/trekontlasting zodat er geen kracht op de klemmen/pluggen wordt uitgeoefend.
Wat is de meest voorkomende oorzaak van kabelbreuk bij de poort?
Onjuiste kabelgeleiding (wrijving/knik) en een te korte kabellengte zonder reserve.
Complete set of losse onderdelen – wat is beter?
Complete set = minder risico. Losse stukken = meer flexibiliteit. Als je niet 100% zeker bent, is een complete set vaak de snelste manier om te winnen.
Kan een verkeerd uitgelijnde poort kabelproblemen veroorzaken?
Absoluut. Als het poortje "werkt", beweegt de kabelgeleiding mee – en dan schuurt/knelt het. Het is de moeite waard om het mechanisme te controleren.
Hoe kan ik testen of de kabel kapot is?
Meet de pass – op verschillende doelposities. Als de pass alleen op bepaalde posities ontbreekt: doel.
Wat moet ik doen als ik geen aansluitschema heb?
Maak foto's van de besturingseenheid/aansluiting + poort/componenten en overleg met de supportafdeling over de details – zo voorkom je een hoop gedoe.
Kan ik dat zelf doen?
Mechanische montage en kabelaanleg zijn vaak mogelijk; werkzaamheden aan het besturingssysteem/in de schakelkast moeten, afhankelijk van het systeem, zorgvuldig worden afgestemd.
Hoe snel krijg ik hulp bij de selectie?
Als u foto's en informatie (poorttype, toepassing, probleem) aanlevert, verloopt het adviesgesprek aanzienlijk sneller.
Als je wilt, bespaar jezelf dan de "raadpartij": stuur ons gewoon een paar foto's (kabelgeleiding, aansluitdoos, bedieningseenheid/typeplaatje) en vertel ons wat je ervan vindt.
Wat er precies gebeurt. We vertellen je direct wat zinvol is – en wat je kunt overslaan.
En ja: het doel is dat je doel gewoon vanzelf bereikt wordt. Zonder gedoe.
