G1/4, M16×1,5 of G3/8? Zo vindt u de juiste aansluiting op uw Loading Systems laadbrug
Als de cilinder past, maar de schroefdraad niet, heeft u geen reserveonderdeel gekocht – maar stilstand besteld. Deze gids laat u zien hoe u de juiste aansluitschroefdraad herkent en direct het passende product kiest.
Inhoud van deze pagina ↓
Een verkeerde aansluitschroefdraad lijkt klein. De gevolgen zijn dat niet.
Veel verkeerde bestellingen voor de laadbrug gebeuren niet bij het grote onderdeel.
Ze gebeuren op een plaats die onschuldig lijkt: bij de aansluiting.
De cilinder lijkt te passen. De slag lijkt correct. De fabrikant klopt. En dan faalt alles door de schroefdraad.
Precies daar begint het dure gedeelte. Niet omdat de schroefdraad zo belangrijk lijkt – maar omdat zonder passende aansluiting geen schone montage, geen veilige dichtheid en geen snelle inbedrijfstelling mogelijk zijn.
Dat is het moment waarop "snel even een reserveonderdeel bestellen" plotseling een extra servicebezoek of een tweede winkelwagentje wordt.
De 5 duurste denkfouten bij aansluitschroefdraad
1. "Loading Systems is Loading Systems"
Precies dat klopt niet. 232, 232M en 233/233M gebruiken verschillende aansluitlogica.
2. Alleen naar de fabrikant kijken
De fabrikant helpt bij de richting. Een veilige bestelling komt echter pas tot stand via schroefdraad, slag en functie.
3. G1/4 en G3/8 in gedachten door elkaar halen
Beide klinken als pijpschroefdraad. In de praktijk is dat echter precies het verschil tussen passend en onbruikbaar.
4. De slang los van de cilinder zien
Als de cilinderaansluiting duidelijk is, maar de slang of het adapterconcept er niet bij past, is het probleem nog niet opgelost.
5. Onder tijdsdruk bestellen
Hoe hectischer de aankoop, hoe vaker er op het gevoel wordt besteld. En gevoel is een slechte raadgever bij schroefdraad.
M16×1,5, G1/4 of G3/8? Zo classificeert u uw installatie correct
Als u het model van uw Loading Systems laadbrug kent, bent u snel op de juiste weg.
| Model / Bereik | Functie | Typische aansluiting | Wat meestal past | Directe start |
|---|---|---|---|---|
| Loading Systems 232 | Klepkeil / Klaplip | M16×1,5 | Controleer passende 232-klepkeilcilinder, stem aansluiting exact af | Bekijk 232 cilinder |
| Loading Systems 232M | Klepkeil / Klaplip | G1/4 | Classificeer 232M-cilinder netjes met G1/4-aansluiting | Bekijk 232M cilinder |
| Loading Systems 233 / 233M | Voorschuif / Telescopische lip | G3/8 | Kies voorschuifcilinder op basis van slag 500 mm of 1000 mm | 500 mm / 1000 mm |
| Loading Systems Hydraulische slangen | Hydraulische verbinding | Afhankelijk van inbouwsituatie | Kies specifieke slanglengte voor platform of lip | Bekijk slangcategorie |
| Ombouw / Aanpassing | Adaptatie van 1/4" BSP | afhankelijk van de bestaande situatie | 1/4" BSP slangset alleen gebruiken met passende adapterlogica | Bekijk Adapter Kit 2 |
Deze producten lossen de meest voorkomende schroefdraad- en aansluitvragen direct op
Loading Systems 232 Klepkeilcilinder
De juiste keuze als uw klaplip bij de 232-versie hoort en u de robuuste uitvoering met M16×1,5 netjes wilt vervangen.
Bekijk 232 cilinderLoading Systems 232M Klepkeilcilinder
Perfect als uw installatie een 232M is en de keuze bij de G1/4-aansluiting zou moeten falen – maar dat juist niet doet.
Bekijk 232M cilinderLoading Systems 233 / 233M Voorschuifcilinder – 500 mm
De nette oplossing voor telescopische lippen met een kortere uitslagweg en G3/8-aansluitlogica.
Bekijk 500 mmLoading Systems 233 / 233M Voorschuifcilinder – 1000 mm
Als lange uitslagwegen nodig zijn, brengt alleen de passende 1000 mm-uitvoering echt rust in het aanlegproces.
Bekijk 1000 mmHydrauliek slang 1/4" BSP Set
Sterk voor algemene docktechniektoepassingen. Cruciaal is alleen: niet blind monteren, maar de aansluitlogica van uw installatie goed in overweging nemen.

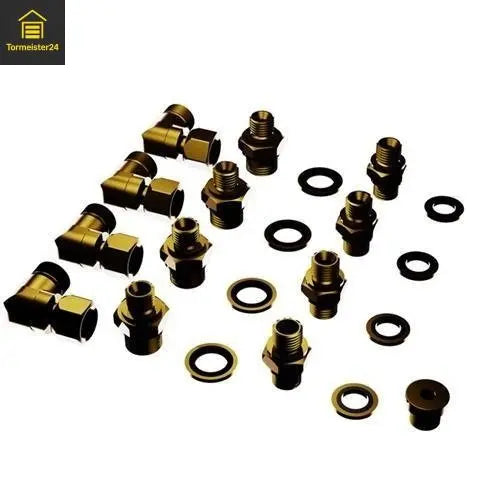

Bekijk 1/4" BSP SetAdapter Kit 2 voor Hymeca & Loading Systems
De juiste keuze als u de 1/4" BSP slangset vakkundig wilt aanpassen aan geschikte Loading Systems installaties.
Bekijk Adapter Kit 2Hefcilinderslang 620 mm
Als niet de lip, maar de platformzijde de eigenlijke bouwplaats is, begint u hier aanzienlijk zinvoller dan met het verkeerde lipartikel.
Bekijk hefslangPraktijkvoorbeeld: Het dure verschil tussen G1/4 en G3/8
Een bedrijf heeft een Loading Systems laadbrug met een lip-probleem.
Binnen het team is slechts één ding duidelijk: het is een of ander hydraulisch probleem bij de lip.
De eerste reflex is typisch: snel de voorschuifcilinder bestellen, omdat "233M" ergens in het achterhoofd zit. Het probleem daarbij: de installatie is in werkelijkheid een 232M met een klaplip.
Dat betekent: verkeerd cilindertype, verkeerde bewegingslogica en bovendien de verkeerde aansluitschroefdraad.
Precies zo ontstaan tweede bestellingen.
De betere vraag is niet: "Welk onderdeel lijkt erop?" De betere vraag is: Welke beweging maakt de lip – en welke schroefdraad zit er echt op de installatie?
Vanaf dat moment wordt onzekerheid een nette bestelling. En precies dat bespaart tijd, zenuwen en dure improvisatie op de laadbrug.
Technische details – maar zo dat ze echt helpen bij de aankoop
M16×1,5 is niet zomaar "een aansluiting"
Als uw installatie in de richting van Loading Systems 232 gaat, is dit aansluitbeeld een sterke aanwijzing. Precies daarom mag het niet verward worden met G-schroefdraad.
G1/4 zit typisch in de 232M-wereld
Hier gebeuren veel miskopen, omdat 232 en 232M qua klank dicht bij elkaar liggen. Technisch gezien is dat niet zo.
G3/8 behoort tot de voorschuifwereld van 233 / 233M
Als uw telescopische lip netjes in- en uitschuift, heeft u voorschuiflogica nodig. En daar is het aansluitbeeld een centraal onderdeel van de veilige keuze.
Een slangset lost niet automatisch elke aansluitingsvraag op
De 1/4" BSP slangset is sterk. Maar sterk is het pas echt als de adapter- en aansluitzijde bij uw installatie passen.
Adapters zijn geen provisorium
Een passende adapterkit is precies de nette oplossing als u een bestaande installatie vakkundig wilt aanpassen aan de juiste slanglogica.
Bezwaren weerleggen – eerlijk en direct
"We bestellen gewoon op modelnummer."
Dat is een goed begin, maar geen veilige afsluiting. Bij 232, 232M en 233/233M is de aansluitschroefdraad bepalend voor de aankoop.
"Een adapter klinkt als een knutseloplossing."
Alleen als deze ongeschikt gekozen is. Een correcte adapterkit is de nette brug tussen slanglogica en installatieaansluiting.
"We hebben alleen snel een slang nodig."
Precies deze houding maakt van een klein onderhoud snel twee bestellingen. Slang, lengte en aansluiting horen altijd samen.
"De installatie werkt nog wel min of meer."
Dan is dit het beste moment. Zolang er nog beweging in zit, wordt er beter beslist dan bij volledige stilstand.
Kies nu de juiste schroefdraad in plaats van de volgende miskoop
Of M16×1,5, G1/4 of G3/8: het juiste onderdeel herkent u niet aan hoe vergelijkbaar het eruitziet – maar aan hoe netjes het bij uw installatie past.
Direct naar de juiste start
Begin daar waar uw installatie echt staat: bij klaplip, voorschuif of bij de hydraulische verbinding.
Klaplip- & voorschuifcilinders Bekijk hydraulische slangen Adapter Kit 2 Advies aanvragenFAQ
Welke aansluitschroefdraad heeft Loading Systems 232?
In de hier getoonde uitvoering van de 232-klepkeilcilinder wordt M16×1,5 aangegeven. Precies daarom mag de installatie niet verward worden met 232M of 233/233M.
Welke aansluitschroefdraad heeft Loading Systems 232M?
Bij de zichtbare 232M-klepkeilcilinder wordt G1/4 aangegeven. Dat is een cruciaal verschil met de 232-versie.
Welke aansluitschroefdraad hebben 233 en 233M?
Bij de zichtbare voorschuifcilinders voor Loading Systems 233 / 233M wordt G3/8 aangegeven. Dat past bij de voorschuif- resp. telescopische lip-wereld.
Wanneer is Adapter Kit 2 zinvol?
Als u de zichtbare 1/4" BSP slangset wilt aanpassen aan geschikte installaties van Hymeca, Loading Systems, Campisa of Hörmann Dynaseal.
Kan ik gewoon de 1/4" BSP slangset bestellen?
Niet blindelings. De set is sterk, maar alleen de juiste keuze als de aansluiting en eventueel de adapterlogica bij uw installatie passen.
Hoe herken ik of ik een lip- of hefcilinderslang nodig heb?
Als de platformzijde betroffen is, kijkt u in de richting van de hefcilinderslang. Als de lip het probleem veroorzaakt, gaat het in de richting van de lipsysteemsslang.
Waarom is het modelnummer alleen vaak niet voldoende?
Omdat functie, slag en aansluitschroefdraad bovendien moeten kloppen. Precies deze combinatie voorkomt miskopen.
Welke informatie moet ik bij de hand hebben voor de bestelling?
Typeplaatje, foto van de cilinder, foto van de aansluiting, slag en de informatie of uw lip zwenkt of telescopisch uitschuift.
Kan ik hydraulische slangen en cilinders zelf vervangen?
Werkzaamheden aan hydraulische systemen zijn veiligheidsrelevant. Montage en vervanging mogen alleen plaatsvinden in drukloze toestand en door gekwalificeerd vakpersoneel.
