Aandrijfset GfA SE 9.24 90 Nm | TS 970, DW, NHK, 7 m kabel

Name: Aandrijfset GfA SE 9.24 90 Nm | TS 970, DW, NHK, 7 m kabel
Brand: IDD-Parts
SKU: 110005001
Price: 844.0 EUR
Availability: InStock

€844,00 €1.138,00

Belasting inbegrepen Verzending berekend bij het afrekenen.

Beschrijving

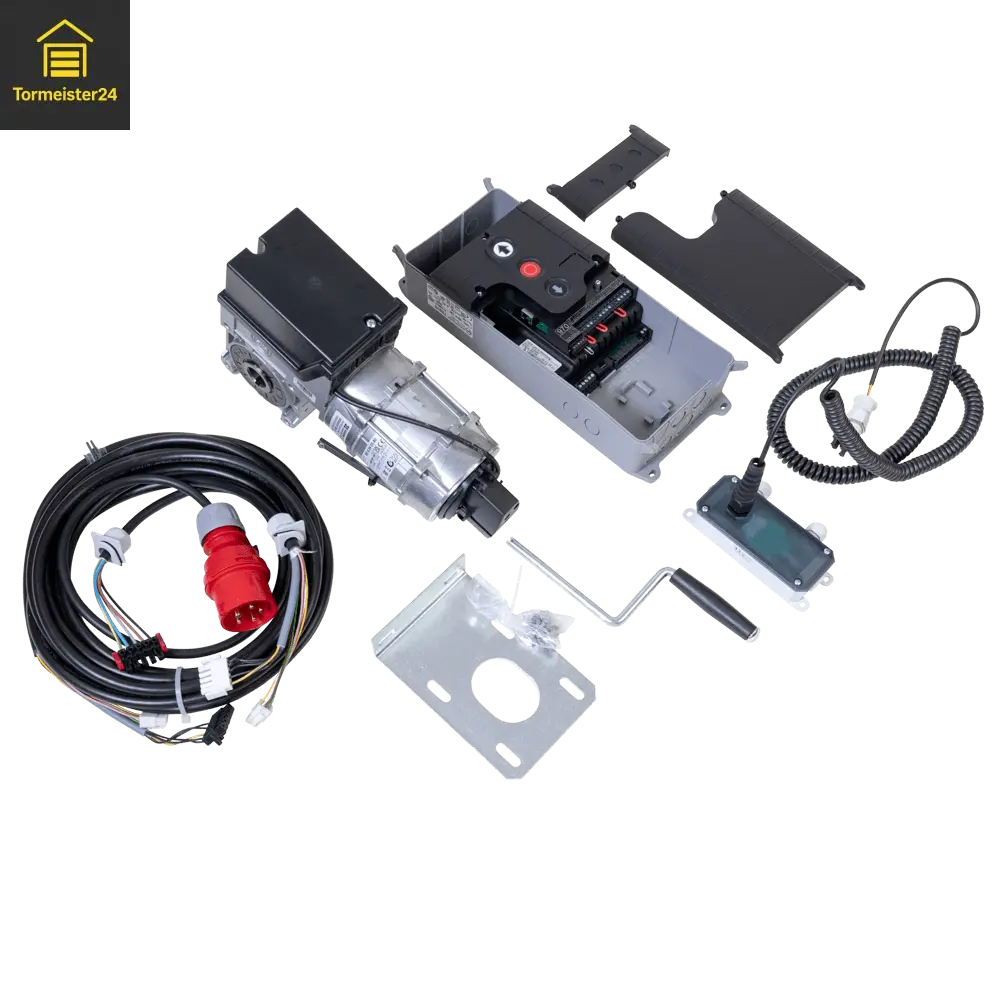

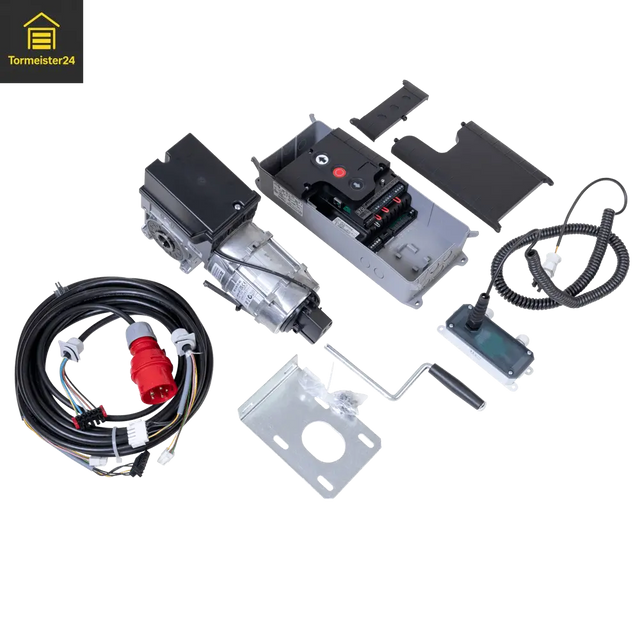

Aandrijfset GfA SE 9.24 – 90 Nm met TS 970, DW, NHK

Complete industriële deuraandrijvingsset met TS 970 besturingskast, pneumatische aanrijbeveiliging (DW) en handmatige noodbediening (NHK). Ontworpen voor robuuste industriële toepassingen, met de nadruk op veiligheid en arbeidsveiligheid.

Productoverzicht

Deze GfA-aandrijfset combineert de SE 9.24-25,40 DES NHK-aandrijving met de TS 970-besturingskast en een 7 meter lange aansluitkabel. Digitale eindschakelaars zorgen voor nauwkeurige poortposities. Het pneumatische onderloopbeveiligingssysteem ondersteunt een veilige werking van de poort bij dagelijks gebruik.

Geschikt voor poortsystemen met een holle as van 25,4 mm en een 3x400 V-aansluiting. Compatibel met veel fabrikanten (GfA, Universal, Alpha Deuren International, enz.).

Technische gegevens

Artikelnummer (MPN)	110005001
drijfveer	GfA SE 9.24-25,40 DES NHK (incl. motorsteun)
stuur	TS 970 schakelkast
koppel	90 Nm
snelheid	24 toeren per minuut
levering	3x400 V, nulgeleider en aarde, 50 Hz
Beschermingsklasse	IP65
Golfregistratie	25,4 mm holle as
Eindschakelaar	Digitaal, schakelbereik 20 omwentelingen
Veiligheidsuitrusting	Pneumatische onderstroombeveiliging (DW)
Handmatige noodbediening	Slinger (NHK)
Aansluitkabel	7 m
Maximaal streefgewicht	300 kg
Gewicht	16,7 kg
Eenheid	deel
Poortfabrikant	GfA, Anderen, Universal, Alpha Deuren International

Veiligheid en arbeidsveiligheid: Aansluiting op 3x400 V mag uitsluitend worden uitgevoerd door gekwalificeerde elektriciens. Veiligheidsfuncties, eindposities en noodbediening moeten vóór de ingebruikname worden gecontroleerd. Voer onderhoud en tests uit in overeenstemming met de verplichtingen van de operator.

Voordelen

Complete set: aandrijfeenheid, TS 970 besturingskast en 7 m aansluitkabel.
Digitale eindschakelaars voor nauwkeurige eindposities en reproduceerbare poortbewegingen.
IP65 voor veeleisende industriële omgevingen.
Pneumatische onderstroombeveiliging (DW) ondersteunt een veilige werking.
Handmatige noodbediening (NHK) is een belangrijke functie in geval van stroomuitval of andere storingen.
Universeel toepasbaar op veel poortsystemen en fabrikanten.

Toepassing en montage

De set is ontworpen voor industriële deuren met een holle as van 25,4 mm. De installatie omvat de mechanische montage van de aandrijfeenheid, inclusief de ophanging van het aandrijfmechanisme. De bedrading naar de TS 970-besturingskast en de configuratie van de digitale eindposities.

Voor een veilige werking moeten alle veiligheidsrelevante componenten (inclusief onderloopbeveiliging) functioneel getest en in de systeemlogica geïntegreerd zijn.

Belangrijke opmerking: Installatie, aansluiting en inbedrijfstelling mogen uitsluitend worden uitgevoerd door gekwalificeerd personeel. Voordat u aan het systeem gaat werken, dient u het los te koppelen van de stroomvoorziening en te beveiligen tegen onbedoelde heraansluiting.

Praktisch voorbeeld

Een bestaande industriële poort in een logistieke toegangsweg werd gemoderniseerd. Door over te schakelen op de GfA SE 9.24 set met TS 970 werd de nauwkeurigheid van de eindpositie verbeterd. De noodbediening via een slinger zorgde ervoor dat de poort ook bij stroomuitval operationeel bleef voor onderhoud en noodgevallen.

Relevante categorieën en accessoires

Veelgestelde vragen (FAQ)

Voor welke poortsystemen is de set geschikt?

Voor industriële deuren met een holle schacht van 25,4 mm en een 3x400V-aansluiting, tot een maximaal deurgewicht van 300 kg (afhankelijk van de deurconstructie).

Kan de schijf in vochtige of stoffige omgevingen worden gebruikt?

Ja, de IP65-beschermingsklasse is ontworpen voor veeleisende omgevingen. Een goede afdichting, kabelgeleiding en regelmatige tests blijven echter vereist.

Wat betekent NHK en wat is het doel van de handmatige noodprocedure?

NHK staat voor handmatige noodbediening. Hiermee kan de slinger handmatig worden bediend wanneer de stroomtoevoer uitvalt, bijvoorbeeld tijdens een stroomstoring.

Welke controles moeten vanuit het oogpunt van arbeidsveiligheid worden uitgevoerd vóór de ingebruikname?

Eindposities, onderloopbeveiliging, noodbedrijf, elektrische beveiligingsmaatregelen en documentatie van de test. De aansluiting mag uitsluitend worden uitgevoerd door gekwalificeerde elektriciens.

Vraag nu een offerte aan voor de GfA SE 9.24 aandrijfset.

Technisch advies, correct ontwerp en ondersteuning bij een veilige inbedrijfstelling van Tormeister 24.
