Produktdetails

Automatische wielblokkering Beschermt vrachtwagens tegen ongewild rollen of kruipen tijdens het laden en lossen.
Elektrohydraulische aandrijving Sensorgestuurde positionering en automatisch uitschuiven van de blokkeerarm.
Gekoppelde deurvrijgave Ontgrendeling bij geopende poort niet mogelijk – voor hoge procesveiligheid.
Originele Hörmann laadtechniek Premium veiligheidsoplossing voor industrie, logistiek en expeditiebedrijven.

Productbeschrijving

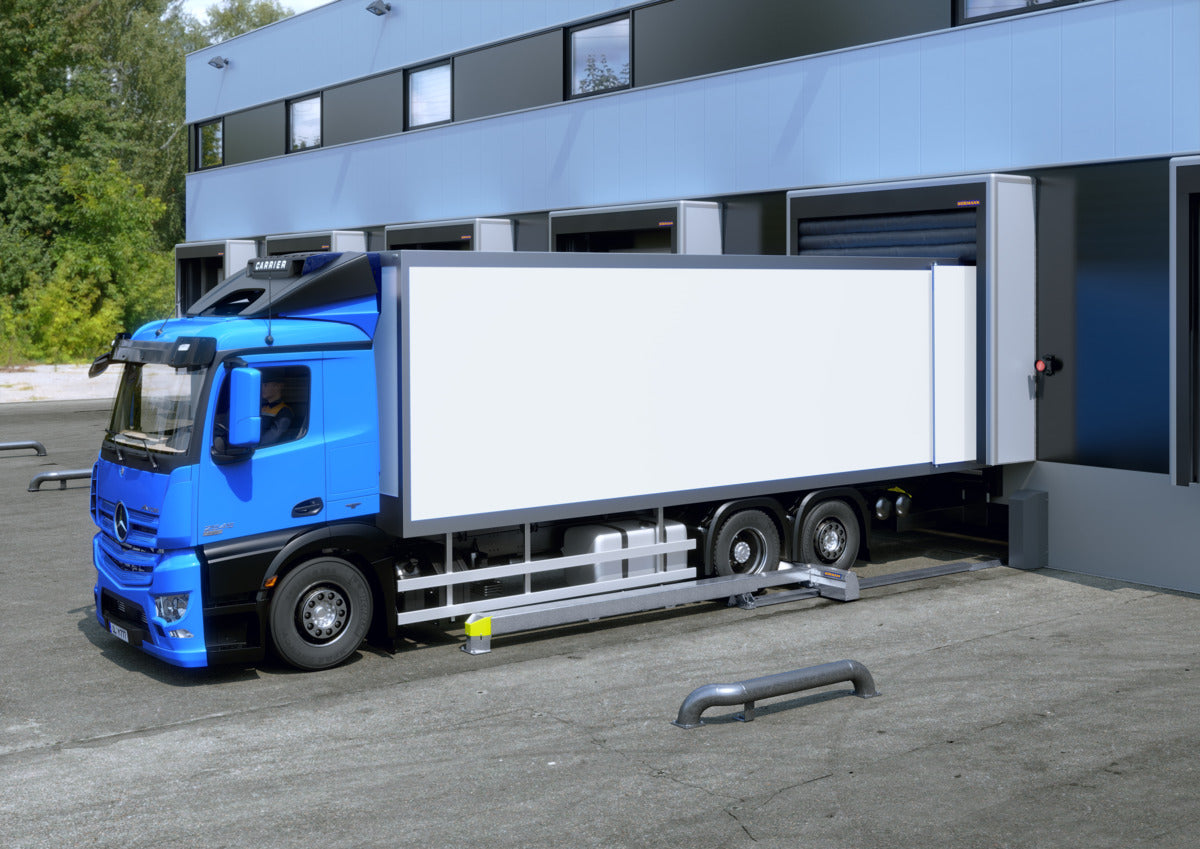

Het originele automatische wielblokkeersysteem AWB van Hörmann is een professionele veiligheidsoplossing voor laadperrons. Het beschermt vrachtwagens tijdens het laden en lossen tegen onbedoeld wegrollen of kruipen, bijvoorbeeld door heftruckmanoeuvres in het voertuig.

Het systeem werkt elektrohydraulisch. De blokkeereenheid positioneert zich automatisch. Vervolgens schuift de blokkeerarm sensorgestuurd de rijbaan in. De bediening vindt plaats via de besturing in de hal.

De vergrendeling en vrijgave van de blokkeerarm zijn gekoppeld aan de deurpositie „deur dicht“. Ontgrendeling bij geopende poort is niet mogelijk. Hierdoor wordt het laadproces veel veiliger en beter gecontroleerd.

Leveringsomvang:

1 x Hörmann automatisch wielblokkeersysteem AWB
1 x achterwand voor aandrijfeenheid
1 x wielgeleider gebogen Ø170 H320 WBM1900 links volledig
1 x reparatieschakelaar in de externe behuizing, 4-polig, op alle polen uitschakelbaar
1 x magneetschakelaar bi-directioneel incl. montagemateriaal
1 x LED-signaallamp rood TL40S, 230 VAC, 2 W, IP65
1 x netaansluitkabel 400 V, lengte 1,0 m

Technische gegevens

Fabrikant Hörmann
Artikelnummer 2001193
Producttype AWB automatisch wielblokkeersysteem
Modelvariant Voor 560 S / 560 T / 560 V besturingsaansluiting
Gebruik vrachtwagens
Oriëntatie Rechts (standaard)
wielgeleider voor de andere kant WBM1900 links compleet
Einde laad- en losproces Deur sluit op / vóór de laadbrug
Melding deur-dicht Magneetschakelaar voor sectionaaldeur, nieuw
Werkgebied 2825 mm
Totale lengte systeem ca. 8100 mm
Hoogtecompensatie Tot 50 mm aan de van het gebouw afgekeerde zijde
Hoogte blokkeerarm 300 mm boven de rijbaan
Bereik blokkeerarm 350 mm de rijbaan in
Horizontale belastbaarheid Tot 115 kN
Aandrijving Elektrohydraulisch
Motorvermogen 3 kW
Aansluitspanning aandrijving 400 V
Beschermingsgraad aandrijving IP55
Aansluitkabel Standaard 20 m
Noodstop Noodstopschakelaar, op alle polen uitschakelend
Besturing besturing in de halfbehuizing IP65
Stuurspanning 24 V van AWB
Signaallamp LED-signaallamp rood TL40S, 230 VAC, 2 W, IP65
Milieuverklaring EPD volgens ISO 14025 en EN 15804, ift Rosenheim, EPD-VT-0.6.2

Voordelen in dagelijks gebruik

Hoge arbeidsveiligheid Het voertuig wordt tijdens het laden en lossen op betrouwbare wijze tegen wegrollen beveiligd.
Geautomatiseerde beveiliging De blokkeereenheid positioneert zich automatisch en schuift de blokkeerarm automatisch uit.
Gekoppelde vrijgave De vrijgave is gekoppeld aan de deurpositie. Dit vermindert bedieningsfouten.
Voor zware industriële toepassingen Hoge belastbaarheid, robuuste constructie en professionele Hörmann laadtechniek.

Toepassing & montage

De Hörmann AWB wordt bij het laadperron gemonteerd en via de juiste Hörmann-besturing 560 S, 560 T of 560 V aangesloten. De bediening vindt plaats vanuit de hal.

De blokkeerarm beveiligt het wiel van het voertuig automatisch. De geïntegreerde hydraulische cilinders bevinden zich in stalen holle profielen. Voor hoogtecompensatie is aan de van het gebouw afgekeerde zijde een instelmogelijkheid tot 50 mm aanwezig.

De deur-dichtmelding vindt plaats via de meegeleverde bi-directionele magneetschakelaar. De LED-signaallamp ondersteunt de duidelijke communicatie in het laadbereik.

Belangrijke aanwijzing voor de configuratie:

De aangeboden uitvoering is gebaseerd op de op het moment van bestelling bekende installatie- en aansluitingsgegevens.

Wijzigingen achteraf aan besturingen, deurinstallaties, laadbruggen, bekabeling, interfaces, signaaldefinities, programmeringen, speciale functies of klantwensen maken geen deel uit van deze leveringsomvang.

Aanvullende aanpassingen, verbouwingen, programmeringen, inbedrijfstellingen of technische wijzigingen worden afzonderlijk berekend op basis van de benodigde werkzaamheden.

Downloads

FAQ

Is het Hörmann AWB een automatisch wielblokkeersysteem?

Ja. De blokkeereenheid positioneert zich automatisch en de blokkeerarm schuift sensorgestuurd uit.

Voor welke voertuigen is de AWB geschikt?

Het systeem is bedoeld voor vrachtwagens bij professionele laad- en loswerkzaamheden.

Voor welke besturingen is het systeem bedoeld?

De uitvoering is bedoeld voor de aansluiting op Hörmann 560 S, 560 T en 560 V besturingen.

Is de wielgeleider inbegrepen?

Ja, een complete gebogen wielgeleider WBM1900 links is inbegrepen.

Kan de blokkeerarm bij geopende poort worden ontgrendeld?

Nee. De vergrendeling en vrijgave zijn gekoppeld aan de deurpositie „deur dicht“. Ontgrendeling bij geopende poort is niet mogelijk.

Gaat het om originele Hörmann laadtechniek?

Ja, het is originele Hörmann laadtechniek voor professionele laadinstallaties.

Automatische voertuigbeveiliging voor professionele laadperrons

Met de Hörmann AWB beveiligt u laad- en losprocessen voor vrachtwagens automatisch, betrouwbaar en op een hoog veiligheidsniveau.

Nu passend laten controleren
