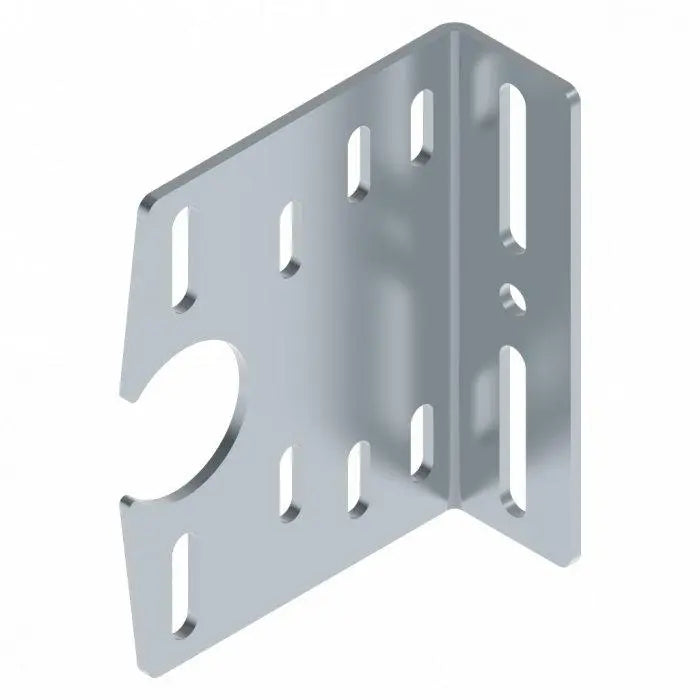

Open middenlagerplaat 133×164 mm | zonder lager | UNI | verzinkt

De middenlagerplaat 3271 is een open, robuuste lagersteun voor assen in industriële sectionaaldeurinstallaties. Ze wordt gebruikt voor een stabiele ondersteuning van de deuras en is dankzij de UNI-uitvoering geschikt voor montage aan zowel de linker- als rechterzijde.

Technische gegevens

Artikelnr.:
3271
Toepassingsgebied:
Industrie / ERA-IND

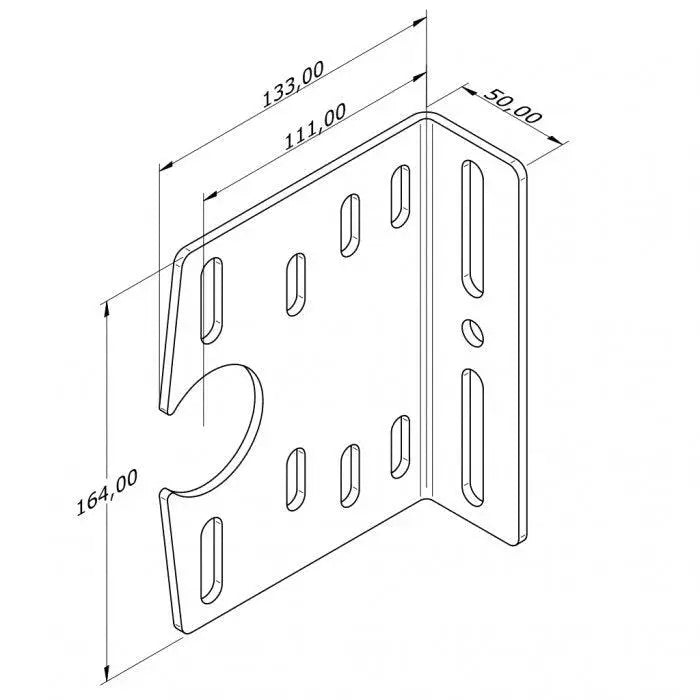

Lengte:
133 mm
Breedte:
164 mm
Materiaal:
Staal, verzinkt
Dikte:
4 mm
Oppervlak:
Verzinkt voor corrosiebestendigheid
Montagezijde:
UNI (links & rechts te gebruiken)
Diameter opening:
51,2 mm
Hartmaat:
111 mm
Diepte:
50 mm
Gewicht:
0,71 kg
Uitvoering:
Open, zonder lager
Toepassing:
Asondersteuning / middenlagering

Voordelen & eigenschappen

  • Open constructie → ideaal voor service, controle & snelle montage
  • UNI-uitvoering → universeel links & rechts te gebruiken
  • Geschikt voor asopnamen van 51,2 mm
  • Staalconstructie van 4 mm → stabiel, duurzaam & bestand tegen industrieel gebruik
  • Beschermd tegen corrosie dankzij verzinking
  • Eenvoudige integratie in bestaande as- & railsystemen
  • Tormeister 24 hecht het grootste belang aan bedrijfsveiligheid & belastbaarheid

Toepassing & montage

De lagerplaat 3271 dient voor de ondersteuning van de as in het midden tussen de hoofdlagerpunten van een sectionaaldeur. Ze voorkomt doorbuiging en vermindert de belasting op de aandrijving en veerpakketten. Door de open constructie is de as altijd gemakkelijk toegankelijk.

Veiligheidsaanwijzing: Werkzaamheden aan lagerpunten, assystemen en veerpakketten mogen uitsluitend door opgeleide vakmensen worden uitgevoerd. Voorspanningen & massakrachten kunnen levensgevaarlijk zijn!

Praktijkvoorbeeld

Bij een vaak gebruikte industriedeur werd de middenlagerplaat 3271 gebruikt om de lange as te stabiliseren. De deurloop werd rustiger, de mechanische belasting nam aanzienlijk af en de levensduur van het veerpakket werd merkbaar verlengd.

FAQ

Is een lager inbegrepen?

Nee, deze versie wordt zonder lager geleverd.

Voor welke zijde is de plaat geschikt?

UNI → geschikt voor de linker- en rechterzijde van de deur.

Waarvoor wordt de plaat gebruikt?

Voor de ondersteuning van de as in het midden bij industriële sectionaaldeuren — voorkomt doorbuiging & trillingen.
