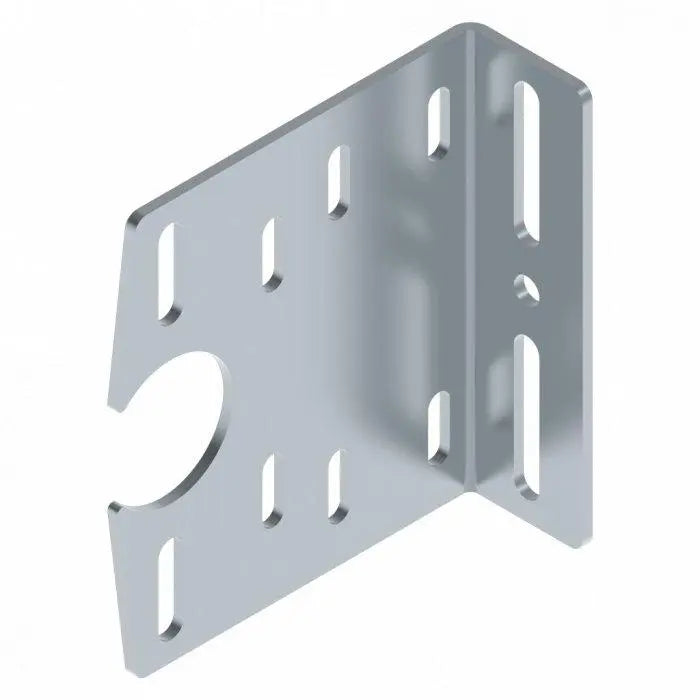

Open middenlagerplaat 149×164 mm | zonder lager | UNI | verzinkt

De open middenlagerplaat 3272 ondersteunt de deuras in industriële sectionaaldeurinstallaties betrouwbaar. Door de open constructie is de as altijd toegankelijk — ideaal voor service, onderhoud en snelle afstellingen.

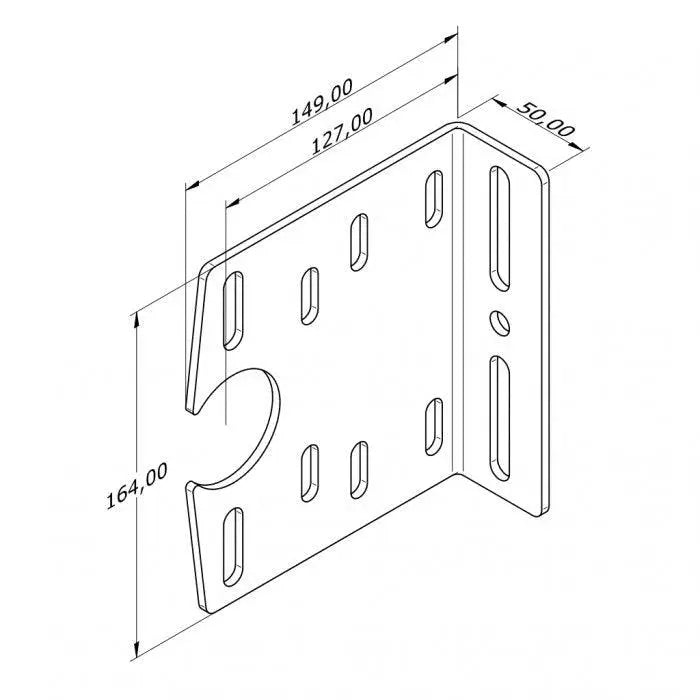

Technische gegevens

Artikelnr.:
3272
Toepassingsgebied:
Industrie / ERA-IND
Lengte:
149 mm
Breedte:
164 mm
Materiaal:
Staal, verzinkt
Dikte:
4 mm
Oppervlak:
Verzinkt voor corrosiebestendigheid
Montagezijde:
UNI (links & rechts mogelijk)
Diameter opening:
51,2 mm
Hartmaat:
127 mm
Diepte:
50 mm
Gewicht:
0,78 kg
Uitvoering:
Open, zonder kogellager
Toepassing:
Ondersteuning van de as in het midden

Voordelen & eigenschappen

  • De open constructie maakt snelle toegang tot de as mogelijk
  • UNI-uitvoering → links & rechts te monteren
  • Geschikt voor assen van 51,2 mm (standaard ERA-IND)
  • Effectieve ondersteuning van lange assen om doorbuiging te verminderen
  • Staal van 4 mm zorgt voor een hoge belastbaarheid
  • Verzinkt → optimale bescherming tegen corrosie bij industrieel gebruik
  • Tormeister 24 staat voor veilige, duurzame deuronderdelen

Toepassing & montage

De lagerplaat 3272 wordt tussen twee hoofdlagerpunten gemonteerd om de deuras te stabiliseren en trillingen te verminderen. De open constructie maakt het onderdeel ideaal voor onderhoud en regelmatige visuele controles in industriële omgevingen.

Veiligheidsaanwijzing: Bij werkzaamheden aan torsieveren, assen en lagerpunten bestaat een verhoogd letselrisico. Alleen opgeleide vakmensen mogen deze onderdelen monteren of afstellen — sterke voorspankrachten!

Praktijkvoorbeeld

Bij een industriehal met een brede deurinstallatie werd de open lagerplaat 3272 als ondersteuning in het midden van de as geïnstalleerd. Ze stabiliseerde de deurloop aanzienlijk, verminderde de geluidsproductie en verlaagde de belasting van de veerpakketten merkbaar.

FAQ

Is een kogellager inbegrepen?

Nee — deze lagerplaat wordt zonder kogellager geleverd.

Kan de plaat links of rechts worden gemonteerd?

Ja, de constructie is UNI en daardoor onafhankelijk van de zijde te gebruiken.

Waarvoor is de plaat bijzonder geschikt?

Voor de ondersteuning van de as in het midden bij lange, zware ERA-IND-sectionaaldeuren.
