Produktdetails

Marantec GridScan/Pro 2.500 lichtscherm – 2,5 m beveiligingsveld

Typegekeurd veiligheidslichtscherm met een beveiligingsveldhoogte van 2,5 m, PNP/NPN/OSE-interface en beschermingsgraad IP67. Ontwikkeld voor industrie- en garagedeuren met de hoogste eisen aan veiligheid en arbeidsveiligheid.

Productoverzicht

Het Marantec GridScan/Pro 2.500 lichtscherm beveiligt deurinstallaties contactloos door betrouwbare aanwezigheidsdetectie. Dankzij de geïntegreerde OSE- en PNP/NPN-interface is het lichtscherm universeel inzetbaar – zowel met Marantec-besturingen als met besturingen van andere fabrikanten.

Veiligheid & arbeidsveiligheid:
Lichtschermen zijn veiligheidsvoorzieningen. Montage, aansluiting en controle mogen uitsluitend door gekwalificeerd vakpersoneel worden uitgevoerd.

Technische gegevens

Beveiligingsveldhoogte:
2,5 m
Aantal stralen:
22
Interfaces:
OSE / PNP / NPN
Veiligheidscategorie:
Cat. 2
Beschermingsgraad:
IP67
Bedrijfsspanning:
10–30 V DC
Opgenomen vermogen:
1,2 W
Nominale stroom:
0,05 A
Bereik:
10 m
Max. sluitsnelheid:
1,6 m/s
Temperatuurbereik:
-40 tot +60 °C
Afmetingen (BxHxD):
12 × 2.438 × 14,5 mm

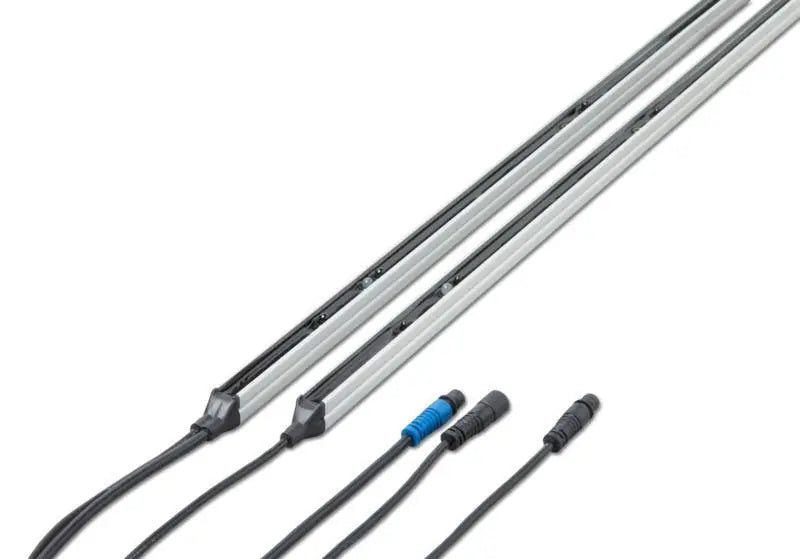

Leveringsomvang

  • Lichtschermzender met M8-stekker (4-polig)
  • Lichtschermontvanger met M8-stekker (4-polig)
  • 5 m aansluitkabel (6×0,14 mm², AWG 26)
  • 10 m synchronisatiekabel (4×0,14 mm², AWG 26)

Voordelen & eigenschappen

Typegekeurd

Voldoet aan de relevante veiligheidsnormen.

PNP/NPN/OSE

Maximale aansluitflexibiliteit in één apparaat.

Kozijnmontage

Directe inbouw met geïntegreerde deuronderdrukking mogelijk.

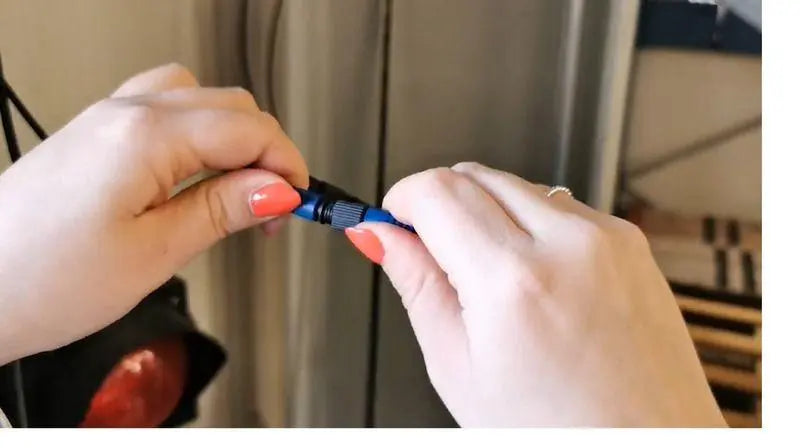

Insteekbare kabels

Snelle en veilige montage met een geringe kans op fouten.

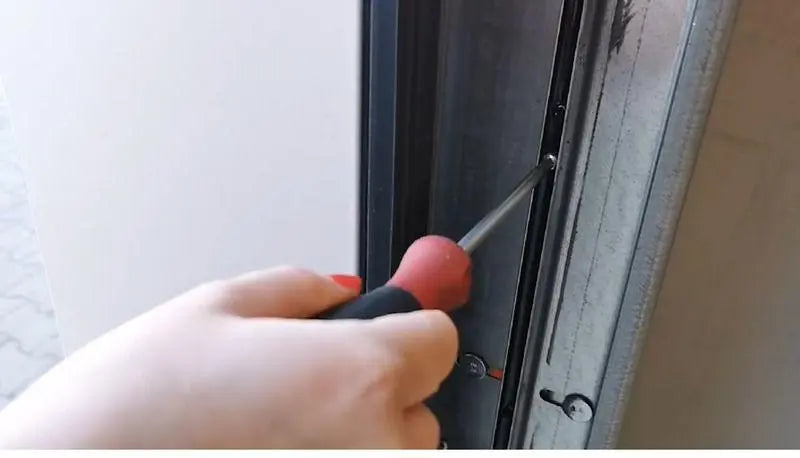

Toepassing & montage

De GridScan/Pro 2.500 wordt gebruikt bij industrie- en garagedeuren. Voor garagedeuraandrijvingen en VTA-toepassingen is de uitbreidingsmodule EM 185 aanvullend vereist.

  • Montage uitsluitend in spanningsloze toestand uitvoeren
  • Lijn de lichtstralen nauwkeurig uit om onterechte uitschakelingen te voorkomen
  • Voer vóór ingebruikname een veiligheids- en functiecontrole uit

Veelgestelde vragen (FAQ)

Is het lichtscherm geschikt voor besturingen van andere fabrikanten?

Ja, via de OSE-, PNP- of NPN-interface.

Is het geschikt voor garagedeuren?

Ja, met de aanvullende uitbreidingsmodule EM 185.

Waarom is de montage van belang voor de veiligheid?

Onjuiste montage kan de beschermingsfunctie aantasten.
