Marantec RS 301 K hellingregeling voor scharnierende wigbruggen

Leveringsomvang:

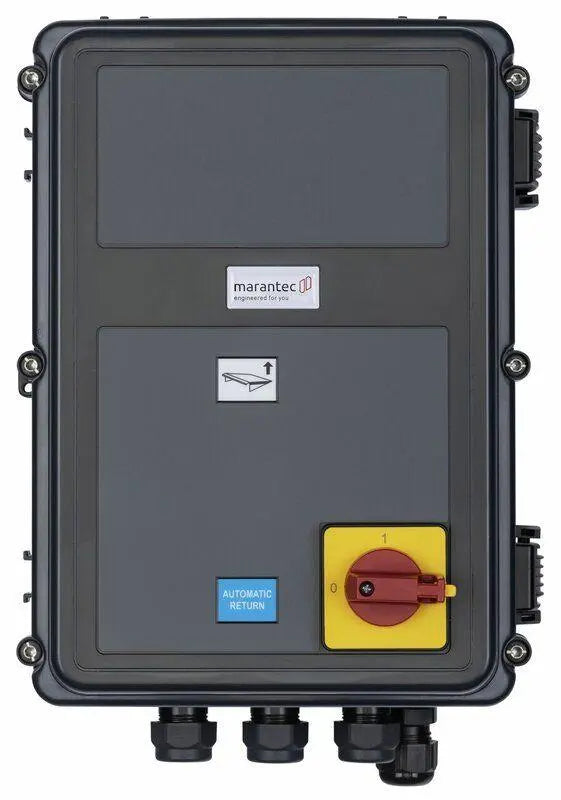

• RS 301 K 400 V/3~ controller met LCD-display in CS standaard behuizing, knoppen voor heffen/automatisch terugkeren en hoofdschakelaar in het deksel, zonder aansluitkabel en stekker

Functies:

• Voor het besturen van een laadbrug met een vouwwig
• Aansturing van 1- of 2-kleppenunits
• 4-ventielversies voor vouwwigregeling
• Opstartvergrendeling na stroomuitval
• Fasevolgordetesten/fasefoutdetectie
• 1 programmeerbare ingang met 4 functies
• Bediening van de poortafdichting (afschermingsfunctie)
• Ontgrendelen/vergrendelen via externe poortbediening
• Ontgrendelen/vergrendelen van de poortautomatisering
• Automatische retour
• Cyclusteller

Instructies:

• 1 Richtingstoets
• Automatische terugkeerknop
• Insteekbaar LCD-scherm met weergave van platte tekst
• Status- en diagnoseberichten

Installatie en verbinding:

• Geïntegreerde hoofdschakelaar
• Geïntegreerde zekeringen voor de hydraulische unit (standaard: 4 A, optioneel 6,3 A)
• Kortsluitingsveilige laagspanning
• Voeding voor externe apparaten (24 V DC/2500 mA)
• Aansluiting van binnen- en buitenverkeerslichten
• Aansluiting van wielwig en naderingssensor
• Aansluiting van laadlicht of signaalhoorn
• Aansluiting voor noodstop
• Aansluiting voor het vergrendelen van de laadbrug
• Aansluiting voor het vergrendelen van het poortsysteem
• Alle aansluitingen zijn insteekbaar.
• Lage basis
• Geïntegreerde scharnieren voor het deksel
• Verstelbare, voorgemonteerde muurbeugels
• Kabeltunnel voor het verbinden van leidingen
• RS 301 K
  Productbeschrijvingsgegevens
  CS-standaard behuizingstype

  Beschermingsklasse IP65

  Schermtype: LCD

  Hoofdschakelaar in de bedieningskap, 4-polige hoofdschakelaar

  Druk op de knop in het bedieningspaneel : Lift Auto-Return

  Noodstop in de bedieningskap zonder noodstop

  Functieschakelaar in de bedieningskap zonder functieschakelaar

  Stekker zonder stekker
  Toepassingsgebied
  Temperatuur (min./max.) [°C] -10/55
  Prestatiegegevens
  Bedrijfsmodus (besturing): Doodmanstand
  Elektrische gegevens
  Uitgangsstroom [A] 6,3

  Beveiliging ter plaatse (netvoeding 230 V /1~) [A] 10

  Stroomvoorziening ter plaatse 180-440 V/3~/N/PE/50/60 Hz

  Maximale belasting (kW) 2,2

  Schakelstroom (max.) [A] 6,3

  Stroomverbruik per klep (max.) [A] 0,6

  Netfrequentie [Hz] 50/60

  Stuurspanning [V] 24 V-DC
  Afmetingen en gewichten
  Gewicht [kg] 0,0025

  Afmetingen (B x H x D) [mm] 215 x 275 x 190
