Marantec set sectionaaldeuren tot 45 m², 400 V AC motor, 120 Nm, 19 min-1, AWG, met CS 320 lastschakelaarbesturing

Leveringsomvang:

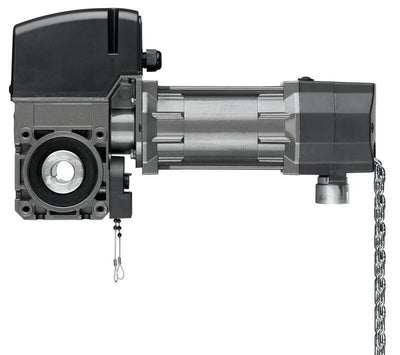

• Aandrijving STA 1-13-15 E-KE 400 V/3~ AWG 25,4 mm met 1.000 mm slingerketting

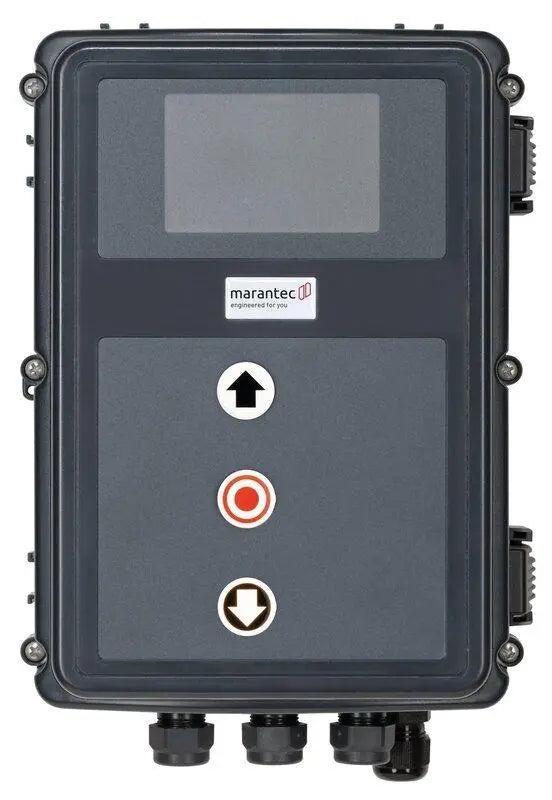

• Besturing CS 320 400 V/3~ in CS-standaardbehuizing met 3-standen drukknop en LC-display in deksel, aansluitkabel met CEE-stekker 5-polig rood

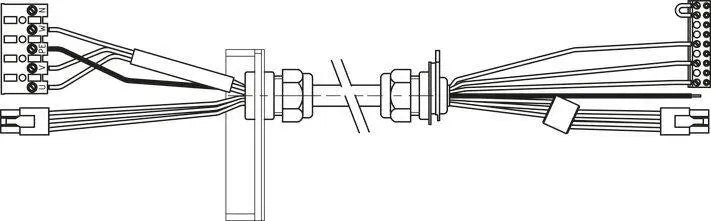

• Kabelset met aansluitklemmen en kabeldoorvoeren in besturing en aandrijving, 11.000 mm

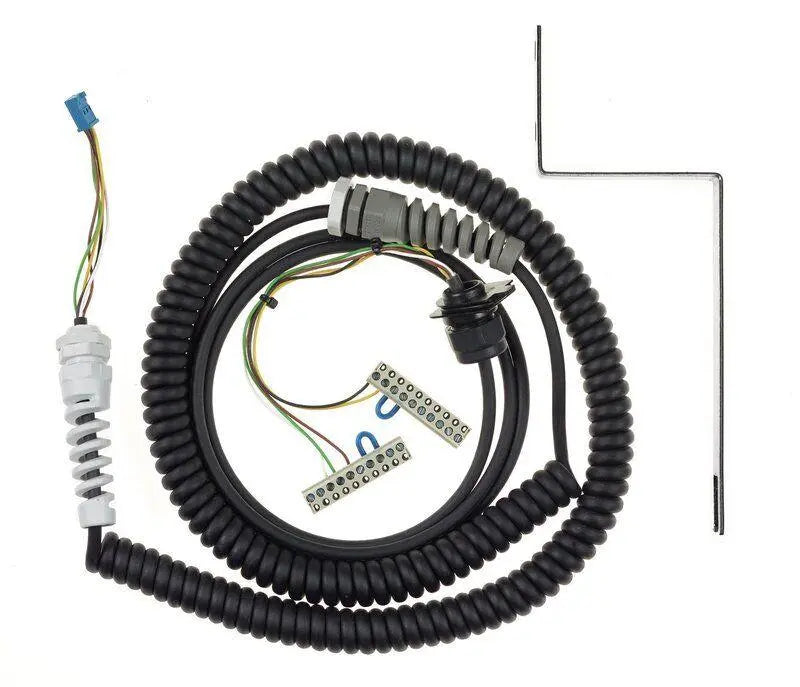

• Spiraalkabel 5x0,25 mm² met montagebeugel, kabelwartels, aansluitklemmen voor de besturing en stekker voor de deuraansluitdoos, 3.000 mm ongedraaid/800-3.200 mm spiraallengte
• Deurblad aansluitdoos met printplaat, opening voor spiraalkabel en 4 kabelinvoeren
• Extra deurblad aansluitdoos met printplaat en 4 kabelinvoeren
• Verbindingskabel voor het verbinden van 2 deurblad aansluitdozen 10 m

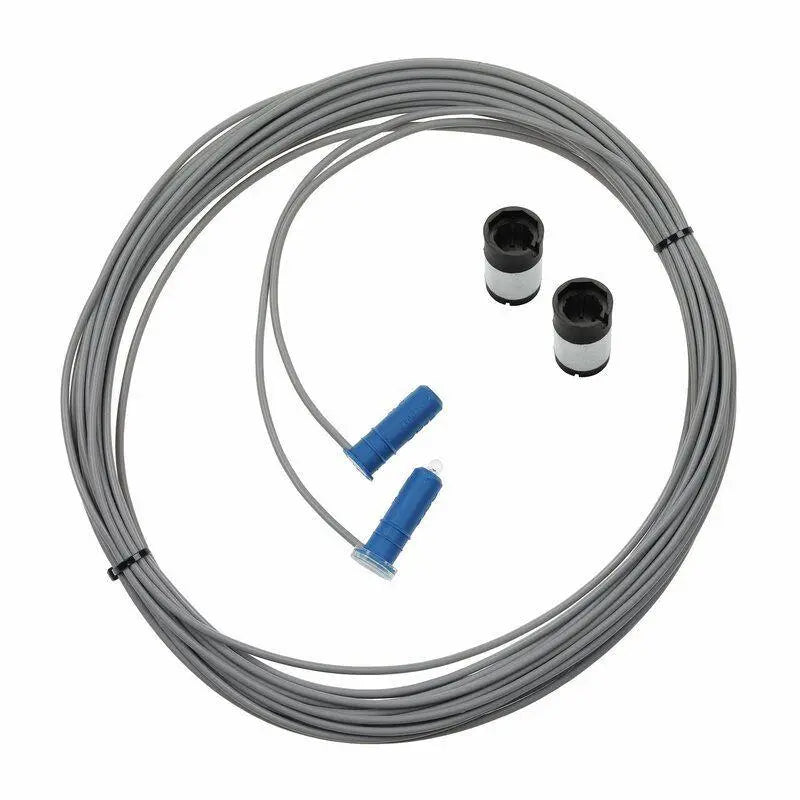

• F-lichtscherm zender 10.500 mm/ontvanger 1.000 mm met 2 F-afstandsbussen 11/22 mm
• 2 slapkabelschakelaars in de zuiger met 0,4 m kabel, conventioneel, NC met geforceerde opening en 8,2 kOhm weerstand
• Trekkoord, 6.000 mm met rode en groene koordbel
• Slingerketting: 15.000 mm, met 2 kettingsloten
• Koppelsteun ovaal

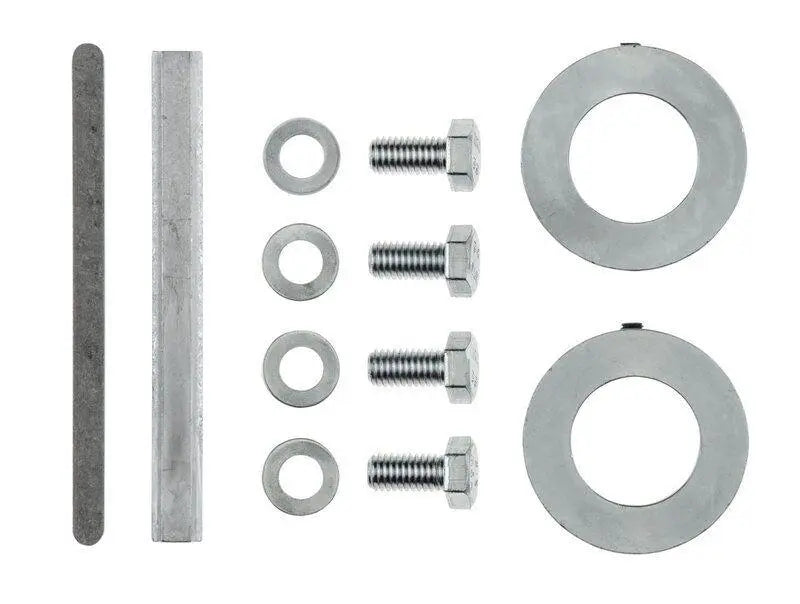

• Accessoiretas met spie voor volle as (6,35x6,35x100 mm) en hoge spie voor holle as 25,4/31,75 mm (6,35x8,6x98 mm)

Aandrijving – Kenmerken:

• 2 versies beschikbaar: STA externe besturing, STAC geïntegreerde besturing
• Aluminium spuitgietbehuizing, gerolde wormas en dubbele wormaslagering
• Noodbediening via noodhandzwengel (KU), noodhandketting (KE), noodontgrendeling (E), noodontgrendeling met veerteruggang (E-FR) of onderhoudsontgrendeling met noodhandketting (E-KE)
• Onderhoudsontgrendeling optioneel
• Eenvoudige ombouw van zwengel naar ketting
• Holle as 25,4 mm standaard, speciale holle as op aanvraag
• Voeding: 230/400 V/3~/50 Hz
• Thermische beveiliging in de motorwikkeling
• Voor deursystemen met bovengemiddeld aantal schakelingen dient een aandrijving met verhoogde motorinschakelduur (HD) gekozen te worden.
• Steekbare aansluitingen
• Eindstandinstelling via elektronische absolute encoder (AWG) of mechanische eindschakelaars (MEC)
• Speciale uitvoeringen zoals andere spanningen en frequenties, verschillende uitgaande toerentallen, hogere beschermingsgraden en holle as-Ø op aanvraag
• ATEX-uitvoering leverbaar (zie hoofdstuk "Aandrijvingen voor explosiegevaarlijke gebieden")
• Voor temperaturen onder -20 °C is geschikte olie en elektrische verwarming op aanvraag beschikbaar

Besturing – Functies:

• 4 programmeerbare relaisuitgangen met 44 functies
• 2 programmeerbare ingangen met 27 functies
• Wijziging van draairichting via printplaattoetsen/display
• Tussenpositie programmeerbaar (alleen met AWG)
• Instelbare krachtbegrenzing in OPEN-richting (alleen met AWG)
• Draairichtingbewaking en -herkenning (alleen met AWG)
• Geïntegreerde deurteller
• Programmeeralarm voor onderhoud (PIN-code beveiligd)
• Geïntegreerd foutgeheugen (uitlezen van alle foutmeldingen met vermelding van frequentie en cyclus van laatste optreden) alleen met LCD-monitor

Besturing – Eindstandinstelling:

• Via mechanische eindschakelaars (MEC) en/of via absolute encoder (AWG)
• Instelling via printplaattoetsen of steekbare LCD-monitor

Besturing – Bediening:

• Printplaattoetsen en LED's voor statusmelding (standaard)
• Steekbaar LC-display met tekstweergave
• 3-toets navigatie/status- en diagnosemeldingen

Besturing – Opbouw en aansluiting:

• Omschakelbare transformator van 230 V/1~/3~ naar 400 V/3~
• Kortsluitvaste laagspanning
• Verlicht toetsenbord in deksel (nachtverlichting)
• Behuizingsbescherming voor printplaat
• Instelbare, voorgemonteerde wandhouders
• Aansluiting voor elementen van de veiligheidskring
• Aansluiting voor sluitkantbeveiliging (Opto, 8,2 kOhm, drukgolflijst of voorlopend lichtscherm) in DICHT-richting
• Aansluiting voor sluitkantbeveiliging (8,2 kOhm en Opto) in OPEN-richting
• Aansluiting voor 2 lichtschermen (2-draads, relais, NPN, PNP) met/zonder test
• Aansluiting voor loopdeur- en slapkabelschakelaar PL c Kat. 2 (8,2 kOhm) met test conform EN 12453:2017
• Aansluiting voor 2 lichtroostersystemen met/zonder test
• Aansluiting voor radar aanwezigheidsmelder
• Interface voor aansluiting van een frequentieomvormer
• Interface voor aansluiting van uitbreidingsmodules
• Slots voor draadloze module en weektijdklok
• Slot voor 2-kanaals draadloos transmissiesysteem voor draadloze signaaloverdracht van sluitkantsysteem en/of veiligheidskring
• Aansturing van de magneetrem via relaisuitgang
• Voor aandrijvingen met extern geschakelde rem wordt extra een rembewakingsmodule ingebouwd (BWM1)
• Voeding voor externe apparaten (24 V-DC/500 mA en 230 V-AC/1 A)

Besturing – Optioneel:

• LCD-monitor met tekstweergave
• MS-bus uitbreidingsmodule tegengesteld verkeerbesturing
• MS-bus uitbreidingsmodule beveiliging tegen intrekken
• Geïntegreerde hoofdschakelaar
• Individuele dekselfolies
• Besturing in stalen kast
• Via MS-BUS is een tweede CS 320 in DUO-functie te koppelen
• Productbeschrijvende gegevens
  Aansluittypesteekbaar

  Remaansturingzonder rem

  Permanente geluidsdruk (max.) [dB(A)]70

  EindstandensysteemAbsolute encoder

  Vangbeveiliging geïntegreerdNee

  Overbrenginggerolde wormas dubbel gelagerde wormas

  NoodbedieningOnderhoudsontgrendeling met noodhandketting (E-KE)

  BeschermingsgraadIP54

  Type besturingextern

  OverbelastingsbeveiligingThermische beveiliging 140 °C

  Remtypezonder rem
  Toepassingsgebied
  Deuroppervlakte (max.) [m²]45

  Temperatuur (min./max.) [°C]-20/60
  Prestatiegegevens
  Uitgaand koppel [Nm]130

  Uitgaand toerental [1/min]15

  Houdkoppel (min.) [Nm]600

  Omwentelingen uitgaand (max.)**20

  Cycli per uur (max.)*20

  Motorvermogen [kW]0,55
  Elektrische gegevens
  Bedrijfsspanning [V]400 V/3~

  BedrijfsspanningstypeDriefasestroom

  Nominale frequentie [Hz]50

  Stuurspanning [V]24 V-DC

  Nominale stroom bij 400 V/3~ [A]1,80

  Nominale stroom bij 230 V/3~ [A]3,10

  Beveiliging aan de gebouwzijde (netvoeding 230 V/3~) [A]16

  Beveiliging aan de gebouwzijde (netvoeding 400 V/3~) [A]16
  Afmetingen en gewichten
  Gewicht [kg]15

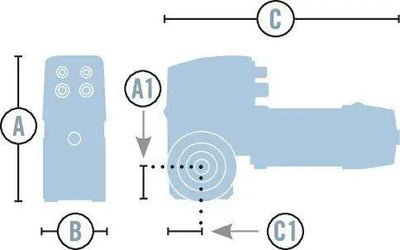

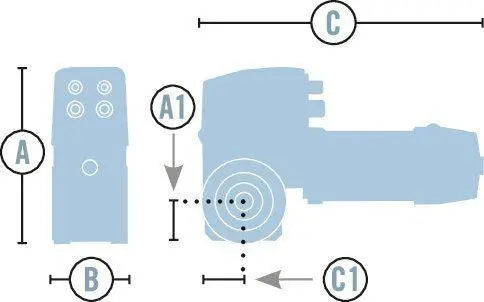

  Afmeting A1 [mm]55

  Afmeting C1 [mm]55

  Asopname [mm]25,4

  Asopname (optioneel) [mm]25 30 31,75 35 32 mm zeskant (HEX)
  CS 320 2,2 kW
  Productbeschrijvende gegevens
  BehuizingstypeCS-standaard

  BeschermingsgraadIP65

  DisplaytypeLCD

  Hoofdschakelaar in bedieningsdekselzonder hoofdschakelaar

  Drukknoppen in bedieningsdekselelektronische 3-standen drukknop CS

  Noodstop in bedieningsdekselzonder noodstop

  Functieschakelaar in bedieningsdekselzonder functieschakelaar

  NetstekkerCEE-stekker 5-polig rood
  Toepassingsgebied
  Temperatuur (min./max.) [°C]-10/45
  Prestatiegegevens
  Bedrijfsmodus (besturing)dodemansknop
  Elektrische gegevens
  Beveiliging aan de gebouwzijde (netvoeding 230 V /1~) [A]10

  Voeding aan de gebouwzijde400 V/3~/50 Hz

  Belastbaarheid vermogen (max.) [kW]2,2

  Schakelstroom (max.) [A]8

  Stuurspanning [V]24 V-DC
  Afmetingen en gewichten
  Afmetingen (BxHxD) [mm]215x275x190
