Marantec Set sectionaaldeuren tot 30 m², 400 V-AC Motor, 100 Nm, 24 min-1, AWG, met magneetschakelaarbesturing CS 320

Set voor veergebalanceerde sectionaaldeuren tot 30 m², 400 V-AC Motor, 100 Nm, 24 min-1, AWG, met magneetschakelaarbesturing CS 320

Leveringsomvang:

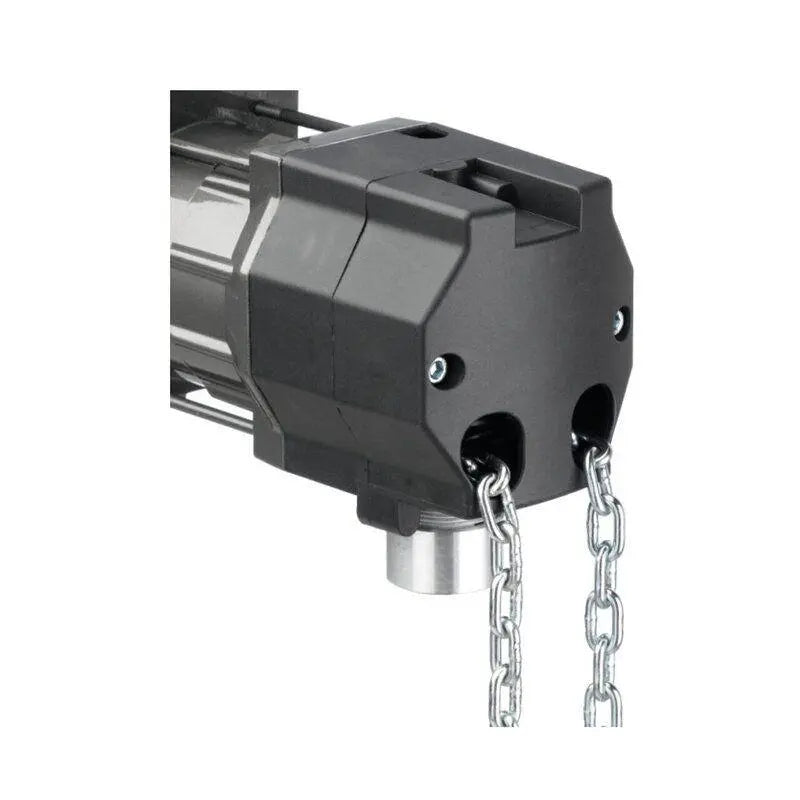

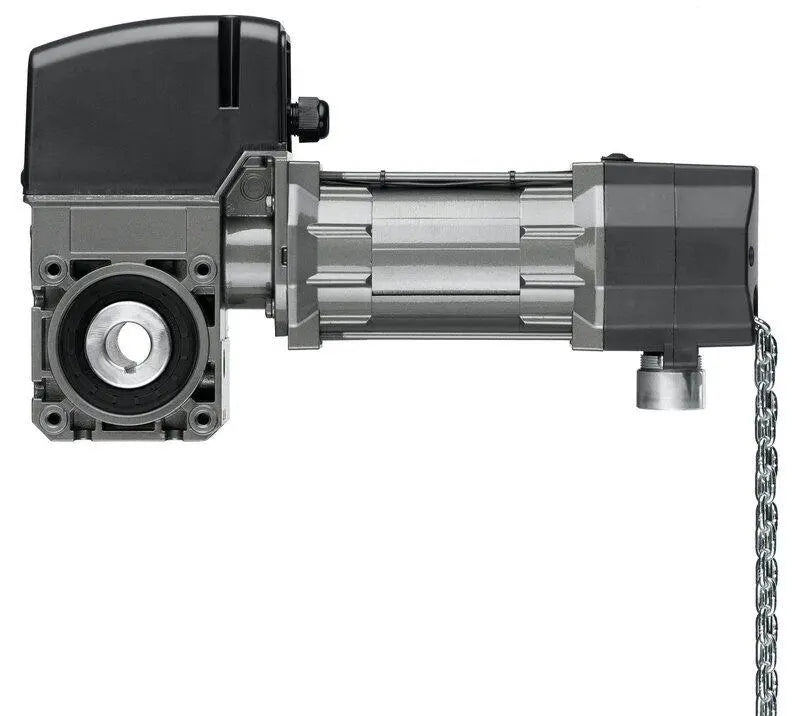

• Aandrijving STA 1-10-24 KE 400 V/3~ AWG 25,4 mm met 1.000 mm handketting

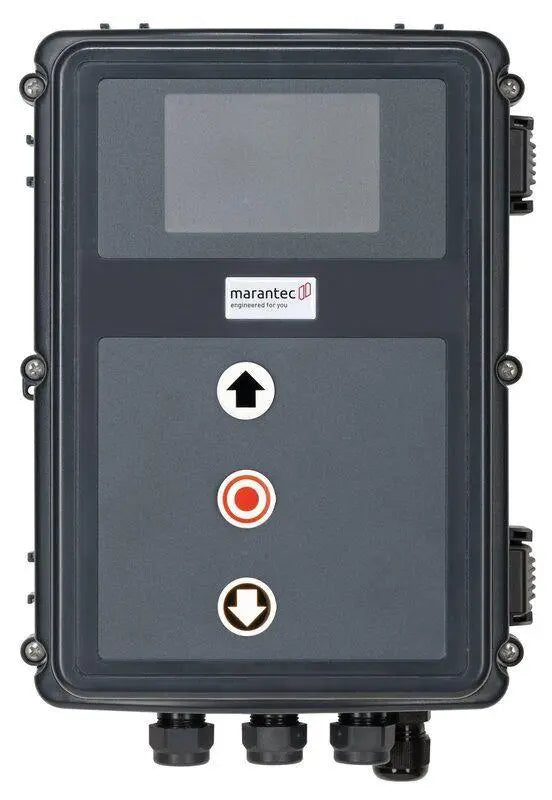

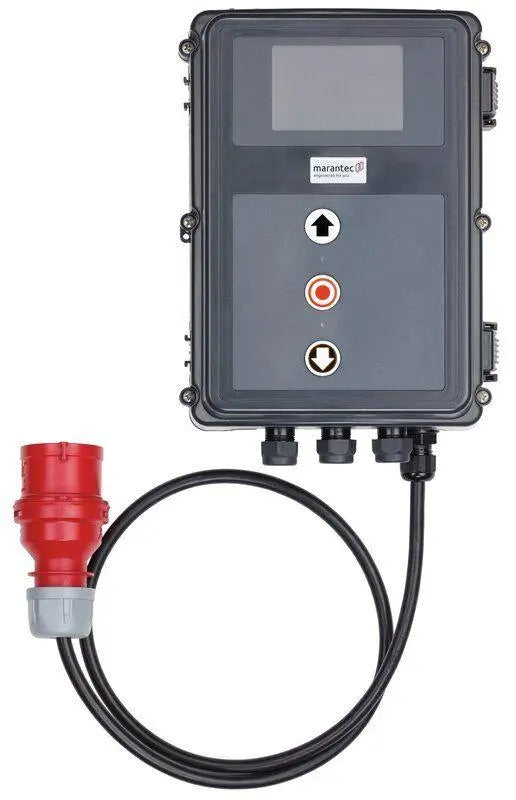

• besturing CS 320 400 V/3~ in de CS standaard behuizing met 3-voudige drukknop en LC display in het deksel, aansluitkabel met CEE Stekker 5-polig rood

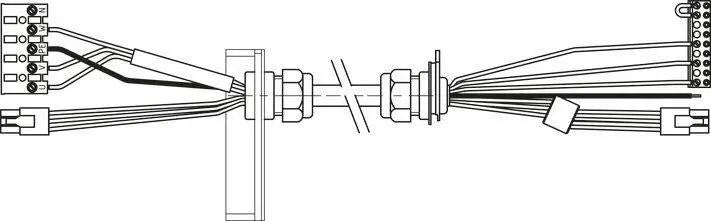

• Kabelset met aansluitklemmen en kabeldoorvoeren in besturing en aandrijving, 5.000 mm

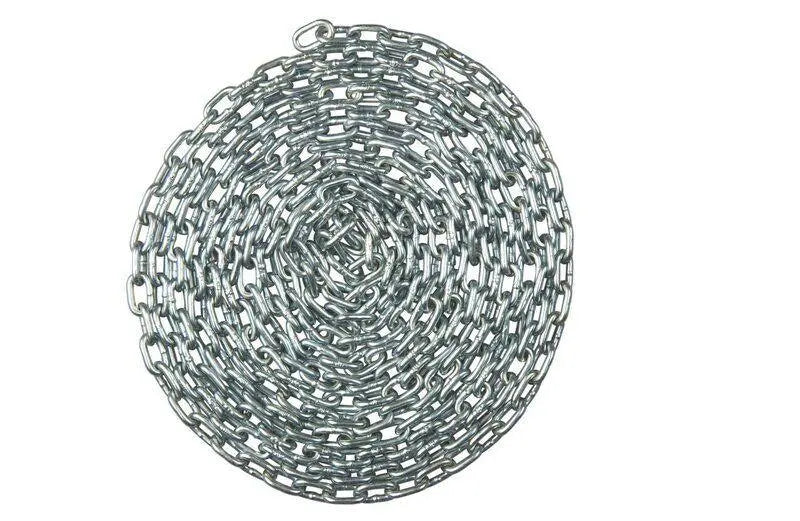

• Reelketen: 4.000 mm, met 2 Kettingsloten

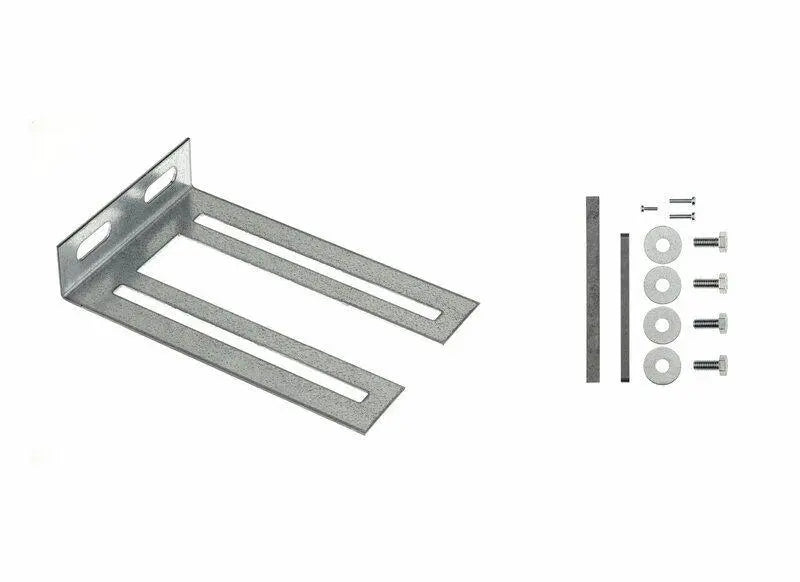

• Koppelsteun L-vorm
• met spie voor massieve as (6,35x6,35x105 mm) en hoge spie voor holle as 25,4/31,75 mm (6,35x9,53x130 mm) en verbindingsmateriaal voor STA 1 en VTA 11 met koppelsteun in L-vorm/S-vorm/U-vorm

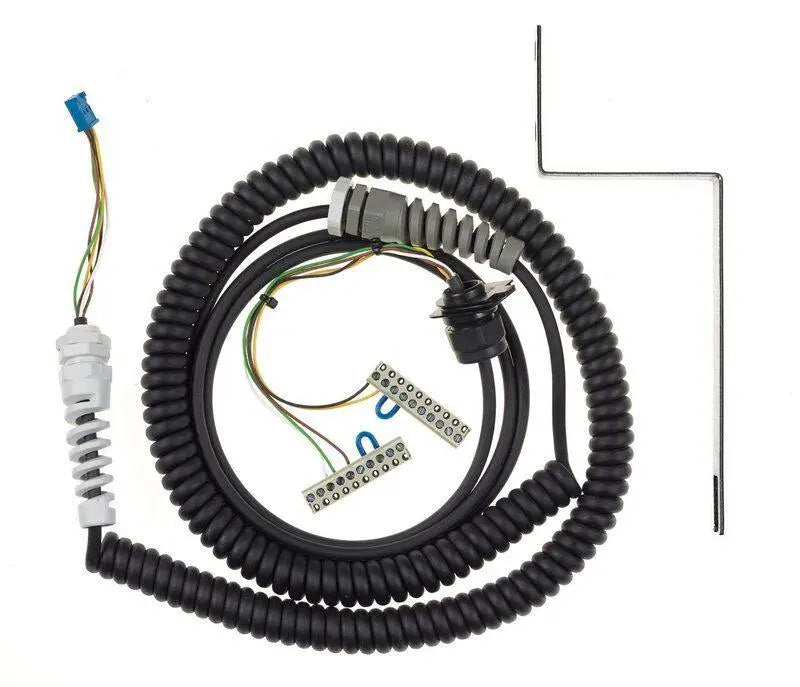

• Spiraalkabel 5x0,25 mm² met bevestigingshoek, kabelwartels, aansluitklemmen voor de besturing en connector voor de deurbladaansluiting, 1.600 mm ongespiraliseerd/800-3.200 mm spiraallengte

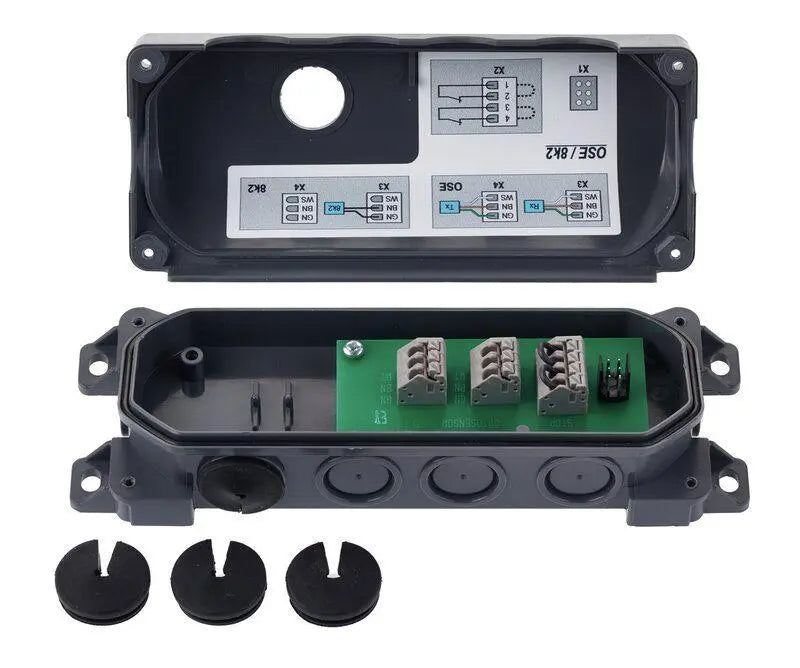

• deurblad aansluitingsdoos met printplaat, opening voor spiraalkabels en 4 kabelinleiding

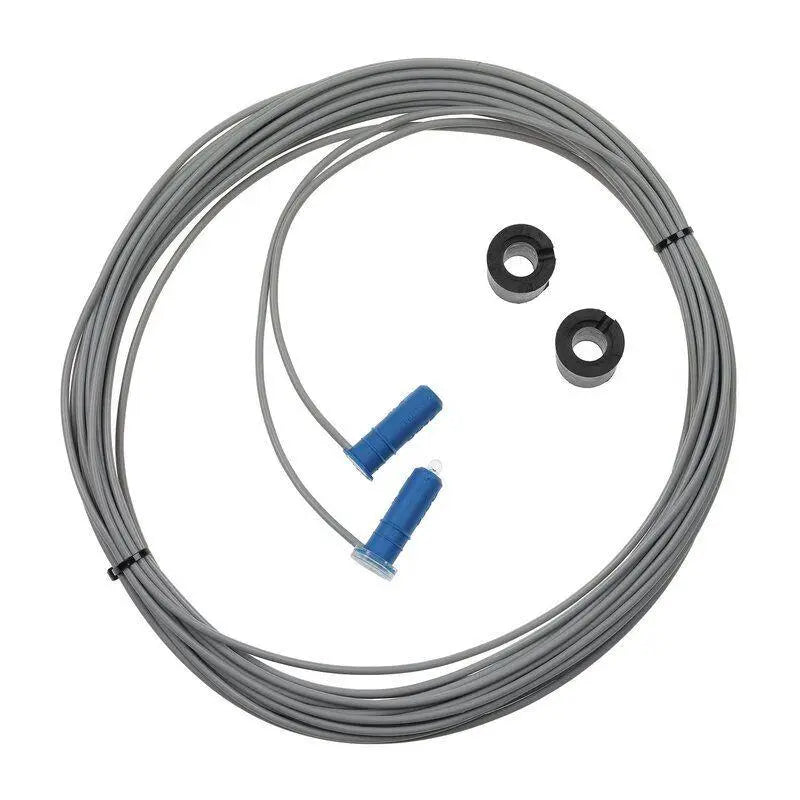

• F-fotocel zender 10.500 mm/ontvanger 1.000 mm met 2 F-afstandshulzen 11/22 mm

Aandrijvingseigenschappen:

• 2 versies beschikbaar: STA externe besturing, STAC geïntegreerde besturing
• behuizing van gegoten aluminium, gerolde slakkenas en dubbele slakkenlager
• Noodbediening via noodhandbekrachtiging (KU), noodhandketting (KE), noodontgrendeling (E), noodontgrendeling met veervoorziening (E-FR) of onderhoud met noodbegrendeling (E-KE)
• Onderhoudontgrendeling optioneel
• Eenvoudige aanpassing van krukken aan ketting
• Holle as 25,4 mm als standaard, speciale holle as op aanvraag
• Levering: 230/400 V/3~/50 Hz
• Thermische beveiliging in de motorwikkeling
• Voor deurinstallaties met bovengemiddeld circuits moet een aandrijving met een verhoogde motorinschakeltijd (HD) worden gekozen.
• Verstekkers
• Afstelling van de eindpositie door middel van een elektronische absolute regelgever (AWG) of een mechanische eindschakelaar (MEC)
• Speciale uitvoeringen zoals andere spanningen en frequenties, verschillende uitgaande toerentallen, hogere beschermingen en holle Ø op verzoek
• ATEX-uitvoering leverbaar (zie het hoofdstuk "aandrijvingen voor plaatsen waar ontploffingsgevaar kan heersen")
• Voor temperatuurbereiken onder -20 °C is er geschikte olie en elektrische verwarming op aanvraag

besturing functies:

• 4 programmeerbare relaisuitgangen met 44 functies
• 2 programmeerbare ingangen met 27 functies
• Verandering van de draairichting via knoppen op de printplaat/display
• Tussenstand programmeerbaar (alleen met AWG)
• Instelbare krachtbeperking in AUF-richting (alleen met AWG)
• Controle en detectie van de draairichting (alleen met AWG)
• Geïntegreerde deurcyclusteller
• Programmeerbaar onderhoudsalarm (PIN code-beschermd)
• Geïntegreerde foutgeheugen (alle foutmeldingen lezen met frequentie en cyclus van de laatste gebeurtenis) alleen met LCD-monitor

Besturing – eindpositie-instelling:

• Via mechanische eindschakelaars (MEC) en/of via absolute detectoren (AWG)
• Configuratie via knoppen op de printplaat of Steekbare LCD-monitor

Bediening:

• Printplaattoetsen en leds voor statusmeldingen (standaard)
• LC-display met duidelijke tekstweergave
• Navigatie met 3 toetsen/status- en diagnosemeldingen

Besturing – opbouw en aansluiting:

• Omschakelbare transformator van 230 V/1~/3~ naar 400 V/3~
• Kleine kortsluitingsspanning
• Verlicht toetsenbord voor deksels (nachtverlichting)
• Behuizingsbeveiliging voor printplaten
• Instelbare voorgemonteerde wandhouders
• Aansluiting voor elementen van het veiligheidscircuit
• Aansluiting voor sluitkantbeveiliging (Opto, 8,2 kOhm, drukgolfbalk of voorwaartse fotocel) in ZU-richting
• Aansluiting voor sluitkantbeveiliging (8,2 kOhm en Opto) in AUF-richting
• Aansluiting voor 2 fotocellen (2-draads, Relais, NPN, PNP) met/zonder test
• Aansluiting voor loopdeur- en slappekabelschakelaar PL c Cat. 2 (8,2 kOhm) met test naar EN 12453:2017
• Aansluiting voor 2 lichtschermenystemen met/zonder test
• Aansluiting voor radarpresentiemelders
• Interface voor de aansluiting van een frequentieomvormer
• Interface voor het aansluiten van uitbreidingsmodules
• Sleuven voor radiomodule en week klok
• Sleuven voor 2-kanaals radio-transmissiesysteem voor draadloze signaaloverdracht van sluitkanten en/of veiligheidscircuits
• Aansturing van de magneetrem via relaisuitgang
• Voor aandrijvingen met externe geschakelde rem wordt bovendien een rembewakingsmodule geïnstalleerd (BWM1)
• Levering van externe apparatuur (24 V-DC/500 mA en 230 V-AC/1 A)

Besturing – optioneel:

• LCD-monitor met duidelijke tekstweergave
• MS-Bus uitbreidingsmodule interverkeersbesturing
• MS-Bus uitbreidingsmodule Intrekbeveiliging
• Geïntegreerde hoofdschakelaar
• Individuele dekselfolie
• besturing in de stalen kast
• Via MS-BUS is een tweede CS 320 in DUO-functie gekoppeld
• Productbeschrijvende gegevens
  AansluitingstypeSteekbaar

  Rembedieningzonder rem

  Permanente geluidsniveaus (max.) [dB(A)]70

  EindpositiessysteemAbsoluutwaardegiver

  Vangtoestel geïntegreerdNee

  Versnellingsbakgerolde slakkenas dubbel opgeslagen slakkenas

  NoodbedieningKetting met automatische nulstand

  BeschermingsklasseIP54

  Controletypeextern

  OverbelastingsbeveiligingThermische beveiliging 140 °C

  Remtypezonder rem
  Toepassingsgebied
  Deurvlak (max.) [m²]30

  Temperatuur (min./max.) [°C]-20/60
  Prestatiegegevens
  Afdrijfkoppel [Nm]100

  Uitstootsnelheid [1/min]24

  Stopmoment (min.) [Nm]600

  Uitgaand toerental (max.)**20

  Cyclus per uur (max.)20

  Motorvermogen [kW]0,37
  Elektrische gegevens
  Bedrijfsspanning [V]400 V/3

  Type bedrijfsspanningRotatiestroom

  Nominale frequentie [Hz]50

  Controlespanning [V]24 V-DC

  Nominale stroom bij 400 V/3~ [A]2,00

  Nominale stroom bij 230 V/3~ [A]3,50

  Afdekking aan de voorzijde (230 V/3~) [A]16

  Afdekking aan de voorzijde (400 V/3~) [A]16

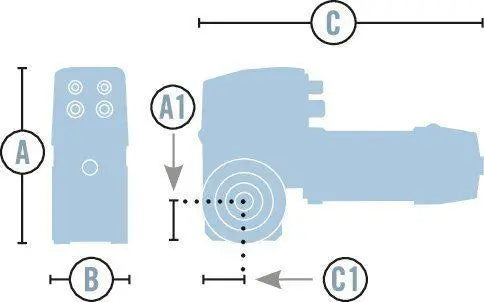

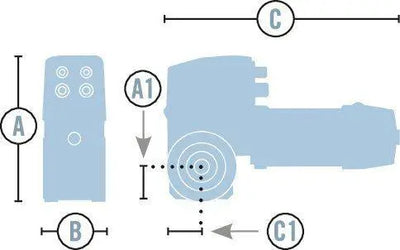

  Afmetingen en gewichten
  Gewicht [kg]15

  Maat A [mm]245

  Maat A1 [mm]55

  Maat B [mm]104

  Maat C [mm]409

  Maat C1 [mm]55

  asopname [mm]25,4

  asopname (optioneel) [mm]25 30 31,75 35 32 mm Zeskant (HEX)
  CS 320 2,2 kW
  Productbeschrijvende gegevens
  Type behuizingCS-Standaard

  BeschermingsklasseIP65

  DisplaytypeLCD

  Hoofdschakelaar in het bedieningsdekselzonder hoofdschakelaar

  Druktoetsen in het bedieningsdekselelektronische 3-voudige drukknop CS

  Nooduitgang in het bedieningsdekselzonder noodstop

  Functieschakelaar in het bedieningsdekselzonder functionele schakelaars

  NetstekkersCEE Stekker 5-polig rood
  Toepassingsgebied
  Temperatuur (min./max.) [°C]-10/45
  Prestatiegegevens
  Werkwijze (besturing)Doodman
  Elektrische gegevens
  Afdekking aan de voorzijde (230 V/1~) [A]10

  Aanlegaanleg400 V/3~/50 Hz

  Vermogen (max.) [kW]2,2

  Schakelstroom (max.) [A]8

  Controlespanning [V]24 V-DC
  Afmetingen en gewichten
  Maten (BxHxT) [mm]215x275x190
