Marantec Set sectionaaldeuren tot 30 m², 400 V-AC Motor, 100 Nm, 24 min-1, AWG, met magneetschakelaarbesturing CS 320

Set voor veergebalanceerde sectionaaldeuren tot 30 m², 400 V-AC motor, 100 Nm, 24 min-1, AWG, met magneetschakelaarbesturing CS 320

Leveringsomvang:

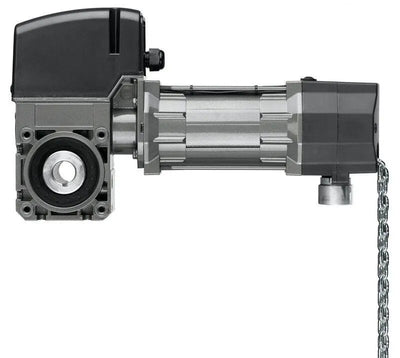

• Aandrijving STA 1-10-24 KE 400 V/3~ AWG 25,4 mm met 1.000 mm handketting

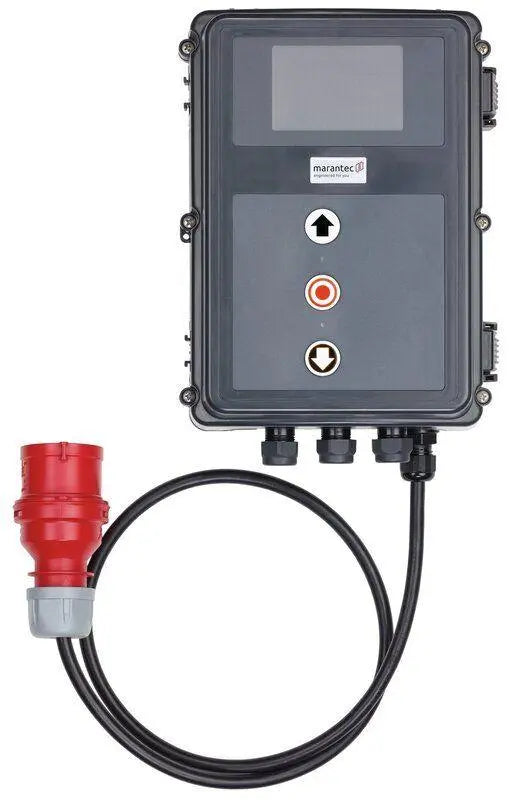

• Besturing CS 320 400V/3PH in de CS-Standard-behuizing met 3-voudige drukknop en LC-display in het deksel, aansluitkabel met CEE-stekker 5-polig rood

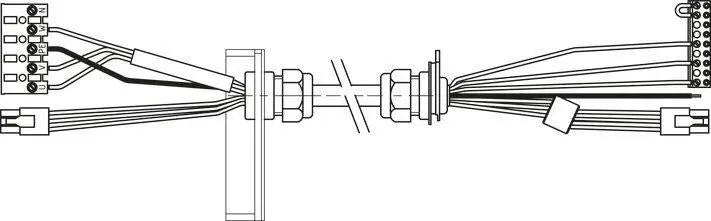

• Kabelset met aansluitklemmen en kabeldoorvoeren in besturing en aandrijving, 7.000 mm

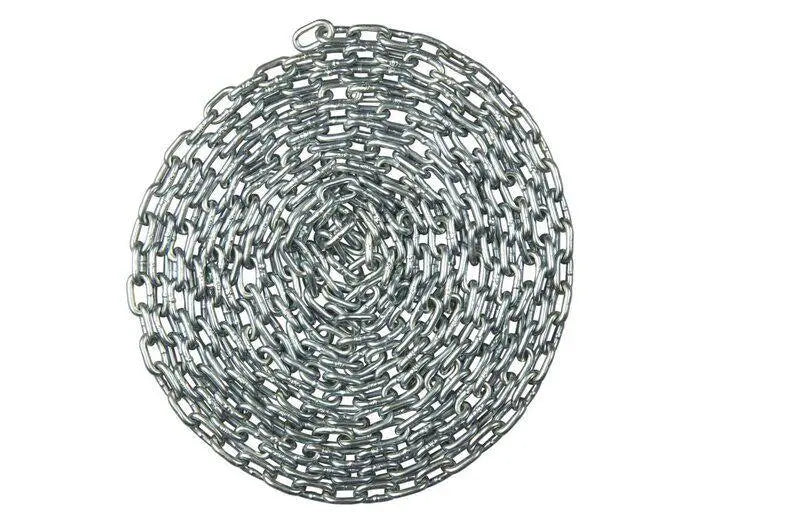

• Handketting: 9.000 mm, met 2 kettingsluitingen

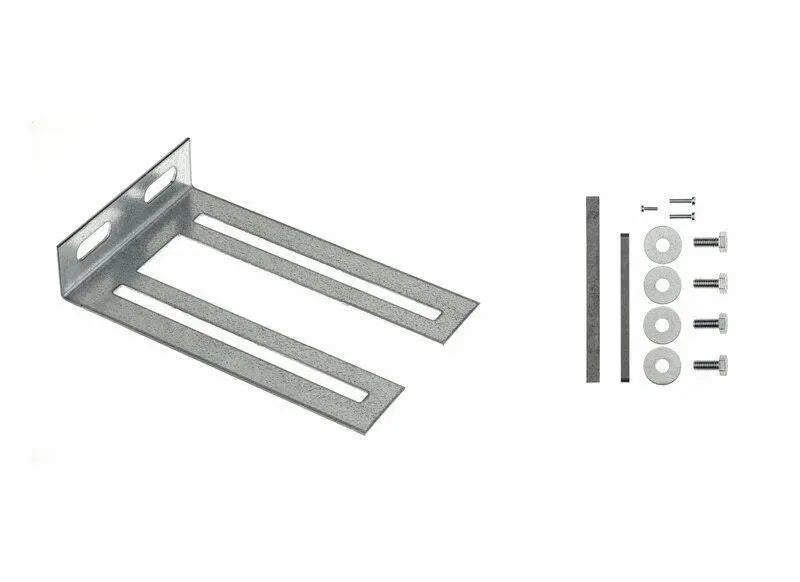

• Koppelsteun 1 L-vorm
• Zak met toebehoren STA Standard

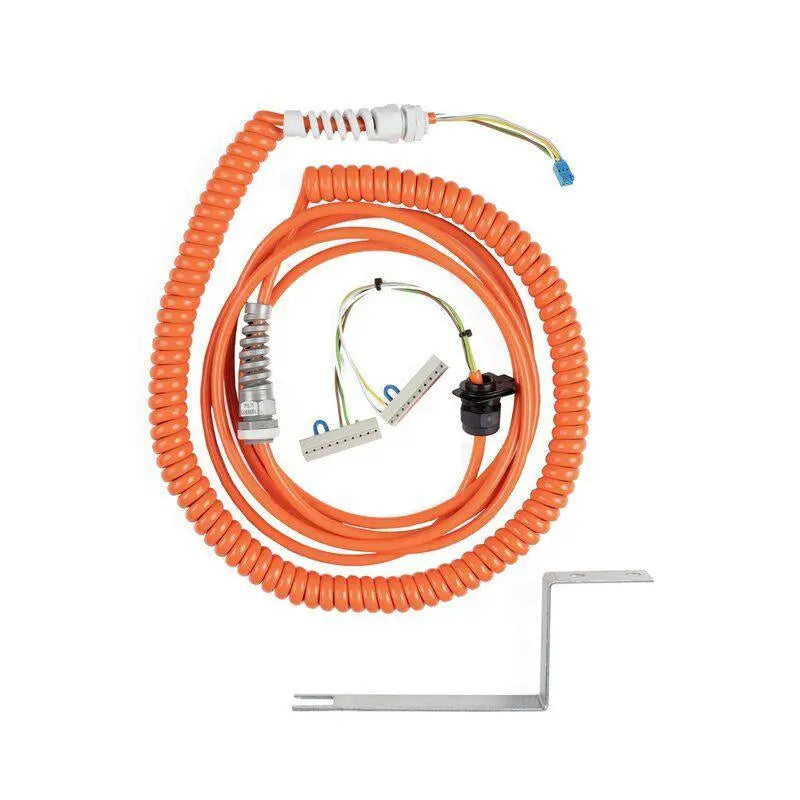

• Spiraalkabel 5x0,25 mm² met bevestigingshoek, kabelwartels, aansluitklemmen voor de besturing en stekker voor de aansluitdoos op het deurblad, 3.000 mm ongespiraliseerd/800-3.200 mm spiraallengte

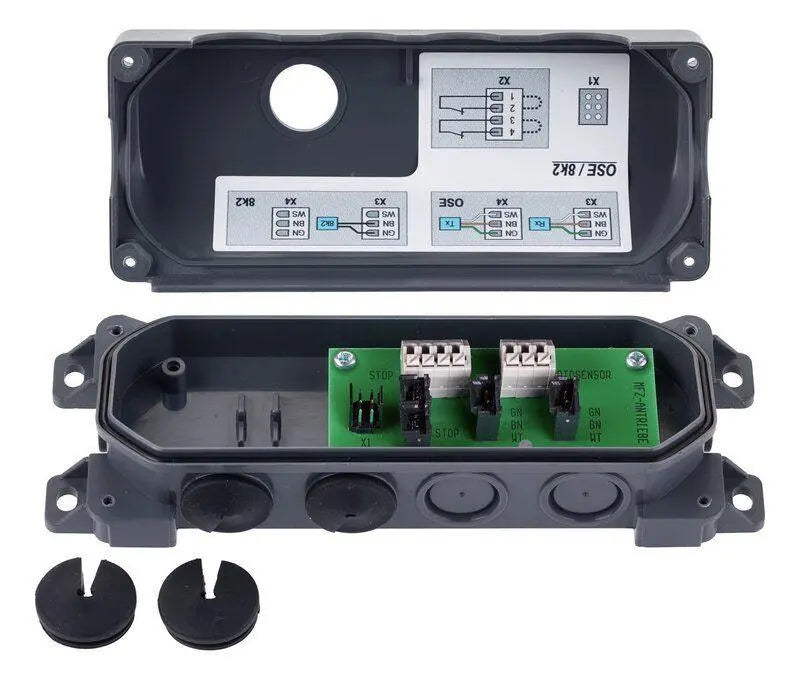

• Aansluitdoos voor het deurblad met printplaat, opening voor spiraalkabel en 4 kabelinvoeren

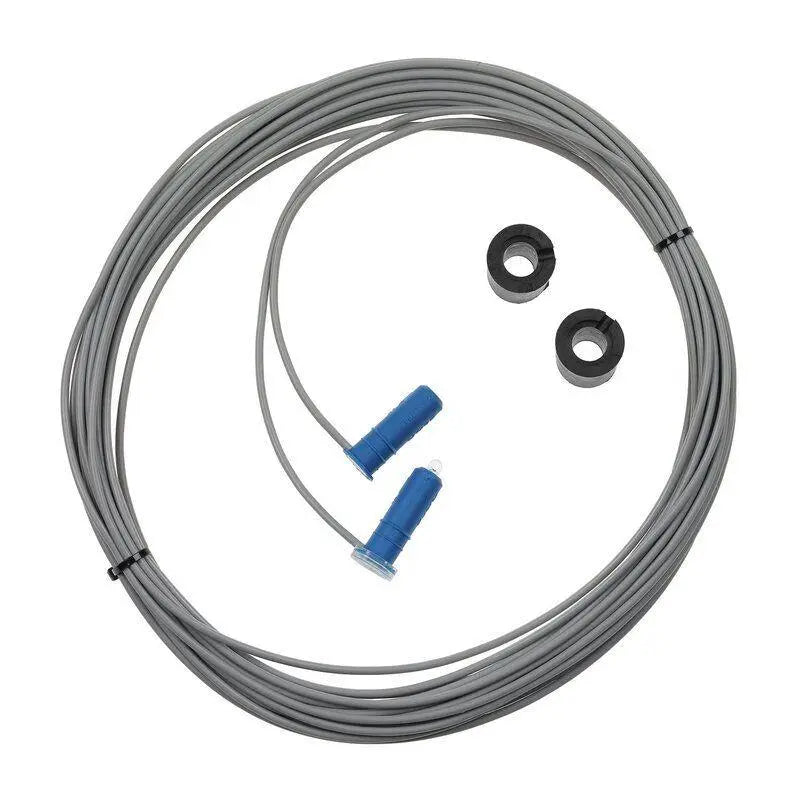

• F-fotocel zender 10.500 mm/ontvanger 1.000 mm met 2 F-afstandshulzen 11/22 mm

Aandrijving – kenmerken:

• 2 versies beschikbaar: STA externe besturing, STAC geïntegreerde besturing
• Behuizing van aluminium drukgietwerk, gerolde wormas en dubbele wormaslagering

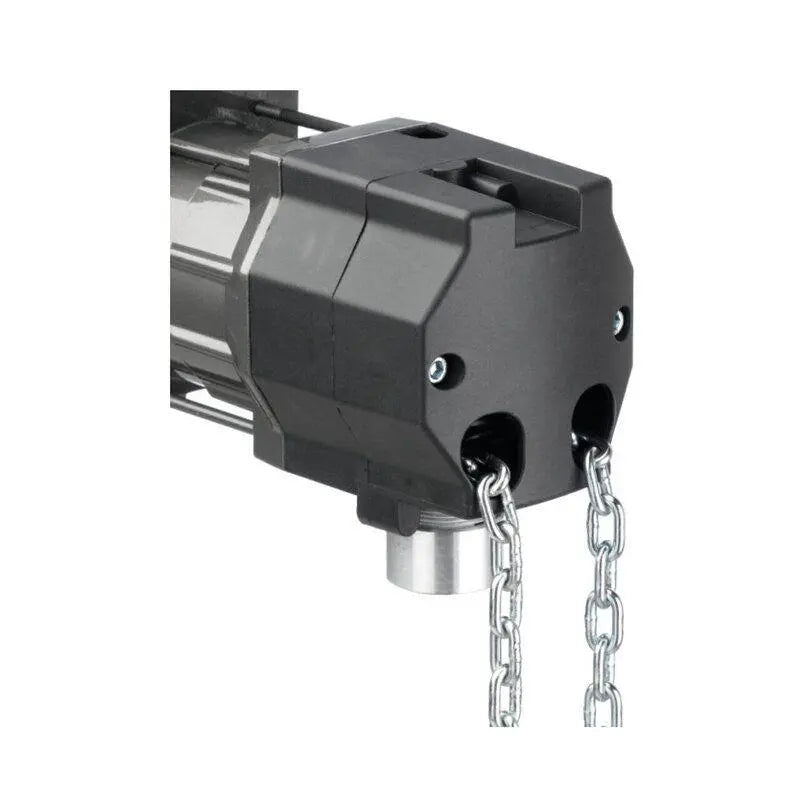

• Noodbediening via noodhandslinger (KU), noodhandketting (KE), noodontgrendeling (E), noodontgrendeling met veerterugstelling (E-FR) of onderhoudsontgrendeling met noodhandketting (E-KE)
• Onderhoudsontgrendeling optioneel
• Eenvoudig om te bouwen van slinger naar ketting
• Standaard holle as 25,4 mm, speciale holle as op aanvraag
• Voeding: 230/400 V/3~/50 Hz
• Thermische beveiliging in de motorwikkeling
• Voor deurinstallaties met een bovengemiddeld aantal schakelingen moet een aandrijving met een verhoogde motorinschakelduur (HD) worden gekozen.
• Insteekbare aansluitingen
• Eindpositie-instelling via elektronische absolute encoder (AWG) of mechanische eindschakelaars (MEC)
• Speciale uitvoeringen zoals andere spanningen en frequenties, verschillende uitgaande toerentallen, hogere beschermingsgraden en holle-as-Ø op aanvraag
• ATEX-uitvoering leverbaar (zie hoofdstuk "Aandrijvingen voor explosiegevaarlijke omgevingen")
• Voor temperatuurbereiken onder -20 °C zijn geschikte olie en een elektrische verwarming op aanvraag verkrijgbaar

Besturing – functies:

• 4 programmeerbare relaisuitgangen met 44 functies
• 2 programmeerbare ingangen met 27 functies
• Wijziging van de draairichting via printplaattoets/display
• Programmeerbare tussenstand (alleen met AWG)
• Instelbare krachtbegrenzing in de OPEN-richting (alleen met AWG)
• Draairichtingsbewaking en -herkenning (alleen met AWG)
• Geïntegreerde deurcyclusteller
• Programmeerbaar onderhoudsalarm (beveiligd met pincode)
• Geïntegreerd foutgeheugen (uitlezen van alle foutmeldingen met vermelding van de frequentie en de cyclus waarin deze het laatst zijn opgetreden), alleen met LCD-monitor

Besturing – eindpositie-instelling:

• Via mechanische eindschakelaars (MEC) en/of absolute encoders (AWG)
• Instelling via printplaattoetsen of een insteekbare LCD-monitor

Besturing – bediening:

• Printplaattoetsen en leds voor statusmeldingen (standaard)
• Insteekbaar LC-display met tekstweergave
• Navigatie met 3 toetsen/status- en diagnosemeldingen

Besturing – opbouw en aansluiting:

• Omschakelbare transformator van 230 V/1~/3~ naar 400 V/3~
• Kortsluitvaste laagspanning
• Verlichte toetsen in het deksel (nachtverlichting)
• Beschermende behuizing voor de printplaat
• Verstelbare, voorgemonteerde wandhouders
• Aansluiting voor elementen van het veiligheidscircuit
• Aansluiting voor sluitkantbeveiliging (Opto, 8,2 kOhm, pneumatische veiligheidslijst of voorlopende fotocel) in de DICHT-richting
• Aansluiting voor sluitkantbeveiliging (8,2 kOhm en Opto) in de OPEN-richting
• Aansluiting voor 2 fotocellen (2-draads, relais, NPN, PNP) met/zonder test
• Aansluiting voor loopdeur- en slapkabelschakelaars PL c cat. 2 (8,2 kOhm) met test volgens EN 12453:2017
• Aansluiting voor 2 lichtschermsystemen met/zonder test
• Aansluiting voor een radaraanwezigheidsmelder
• Interface voor het aansluiten van een frequentieomvormer
• Interface voor het aansluiten van uitbreidingsmodules
• Insteekplaatsen voor radiomodule en weekschakelklok
• Insteekplaats voor een 2-kanaals radiotransmissiesysteem voor draadloze signaaloverdracht van het sluitkantsysteem en/of veiligheidscircuit
• Aansturing van de magneetrem via relaisuitgang
• Voor aandrijvingen met een extern geschakelde rem wordt aanvullend een rembewakingsmodule ingebouwd (BWM1)
• Voeding voor externe apparaten (24 V-DC/500 mA en 230 V-AC/1 A)

Besturing – optioneel:

• LCD-monitor met tekstweergave
• MS-Bus uitbreidingsmodule voor regeling van tweerichtingsverkeer
• MS-Bus uitbreidingsmodule voor intrekbeveiliging
• Geïntegreerde hoofdschakelaar
• Individuele dekseloverlays
• Besturing in stalen kast
• Via MS-BUS kan een tweede CS 320 in DUO-functie worden gekoppeld
• Productgegevens
  AansluittypeInsteekbaar

  RemaansturingZonder rem

  Continu geluidsdrukniveau (max.) [dB(A)]70

  EindpositiesysteemAbsolute encoder

  Vanginrichting geïntegreerdNee

  OverbrengingGerolde wormas, dubbel gelagerde wormas

  NoodbedieningNoodhandketting (KE)

  BeschermingsgraadIP54

  BesturingstypeExtern

  OverbelastingsbeveiligingThermische beveiliging 140 °C

  RemtypeZonder rem
  Toepassingsgebied
  Deuroppervlak (max.) [m²]30

  Temperatuur (min./max.) [°C]-20/60
  Prestatiegegevens
  Uitgaand koppel [Nm]100

  Uitgaand toerental [1/min]24

  Houdkoppel (min.) [Nm]600

  Omwentelingen uitgaande as (max.)**20

  Cycli per uur (max.)*20

  Motorvermogen [kW]0,37
  Elektrische gegevens
  Bedrijfsspanning [V]400 V/3~

  Type bedrijfsspanningDriefasenstroom

  Nominale frequentie [Hz]50

  Stuurspanning [V]24 V-DC

  Nominale stroom bij 400 V/3~ [A]2,00

  Nominale stroom bij 230 V/3~ [A]3,50

  Zekering in de gebouwinstallatie (netbedrijf 230 V/3~) [A]16

  Zekering in de gebouwinstallatie (netbedrijf 400 V/3~) [A]16

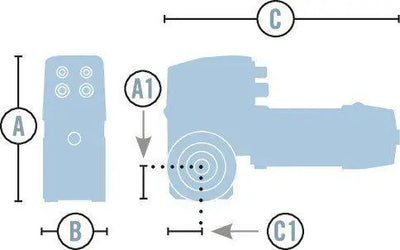

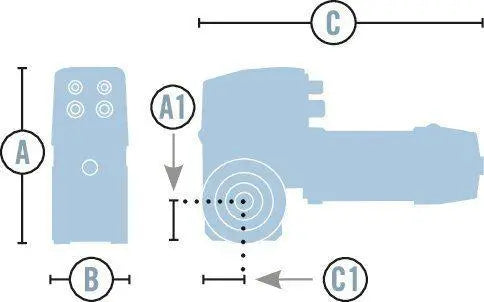

  Afmetingen en gewichten
  Gewicht [kg]15

  Maat A [mm]245

  Maat A1 [mm]55

  Maat B [mm]104

  Maat C [mm]409

  Maat C1 [mm]55

  Asopname [mm]25,4

  Asopname (optioneel) [mm]25 30 31,75 35 32 mm zeskant (HEX)

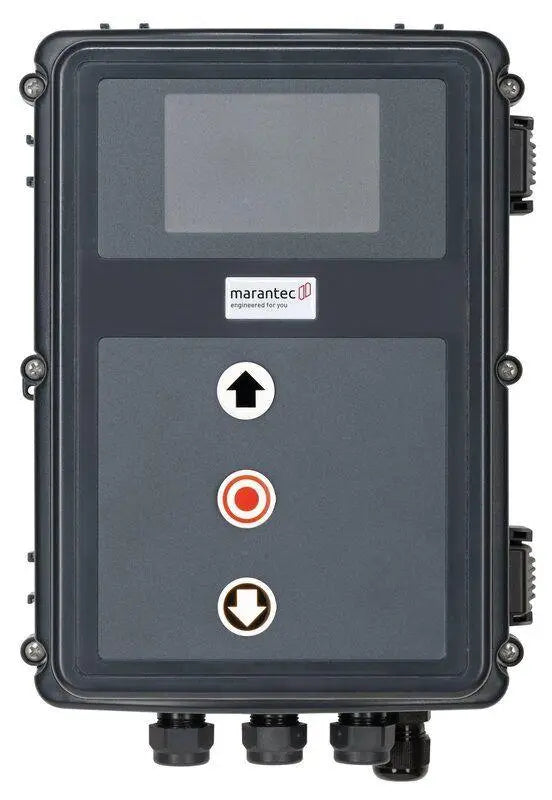

  CS 320 2,2 kW
  Productgegevens
  BehuizingstypeCS-Standard

  BeschermingsgraadIP65

  DisplaytypeLCD

  Drukknoppen in het besturingsdekselElektronische 3-voudige drukknop CS

  Noodstop in het besturingsdekselZonder noodstop

  Functieschakelaar in het besturingsdekselZonder functieschakelaar

  NetstekkerCEE-stekker 5-polig rood
  Toepassingsgebied
  Temperatuur (min./max.) [°C]-10/45
  Prestatiegegevens
  Bedrijfsmodus (besturing)Automatisch
  Elektrische gegevens
  Zekering in de gebouwinstallatie (netbedrijf 230 V /1~) [A]10

  Voeding vanuit de gebouwinstallatie400 V/3~/50 Hz

  Max. belastbaar vermogen [kW]2,2

  Schakelstroom (max.) [A]8

  Stuurspanning [V]24 V-DC
  Afmetingen en gewichten
  Afmetingen (BxHxD) [mm]215x275x190
