Marantec STA 1-11-24 E-KE – set met CS 320 FU-I, 230 V, 7 m

Set voor veergebalanceerde sectionaaldeuren met CS 320 FU-I. Netvoeding 230 V/1~, motorspanning 230 V/3~. Bij 50 Hz: tot 45 m², 110 Nm en 24 min⁻¹; bij 87 Hz: tot 30 m², 77 Nm en 42 min⁻¹. Met absolute encoder, asopname van 25,4 mm en kabelset van 7 m.

Leveringsomvang:

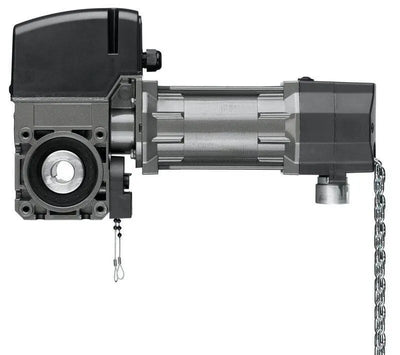

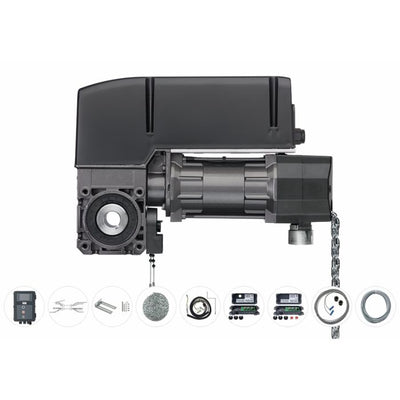

• Aandrijving STA 1-11-24 E-KE FU-I, motorspanning 230 V/3~, voeding van de frequentieomvormer 230 V/1~, AWG en asopname van 25,4 mm, met 1.000 mm handketting

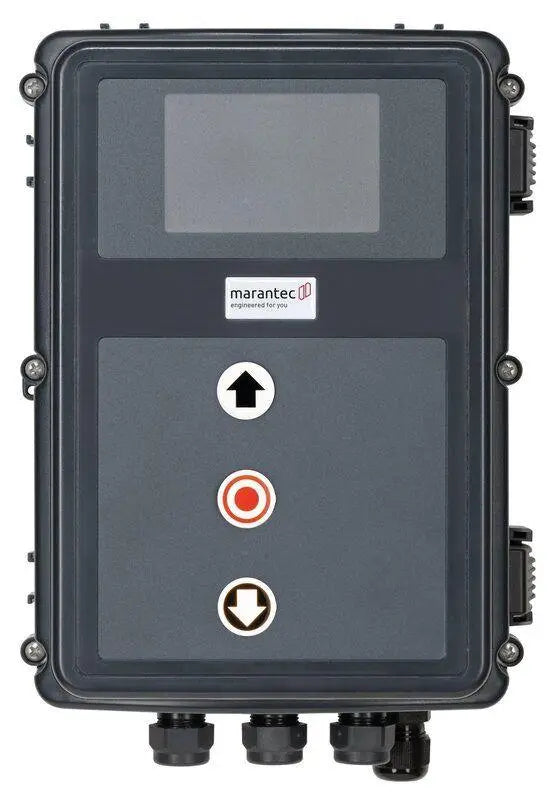

• Besturing CS 320 FU/I 230V/1PH in de CS-Standard-behuizing met 3-voudige drukknop en LC-display in het deksel, aansluitkabel met Schuko-stekker type F

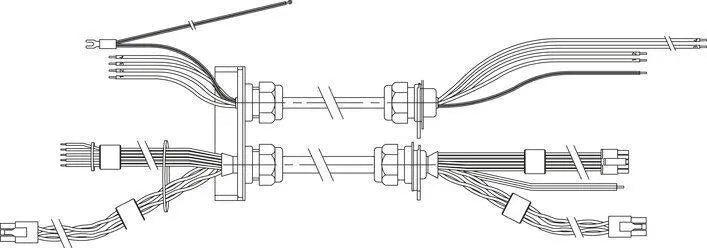

• Kabelset met aansluitklemmen en kabeldoorvoeren in besturing en aandrijving, 7.000 mm

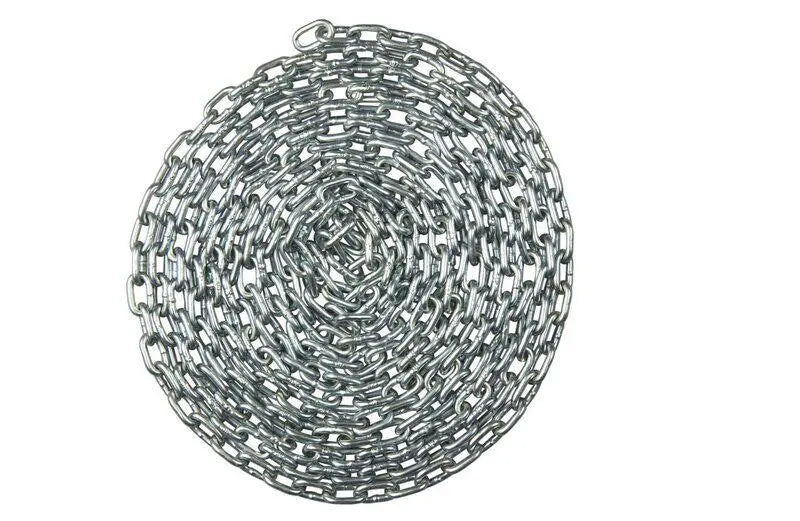

• Handketting: 11.000 mm, met 2 kettingsluitingen

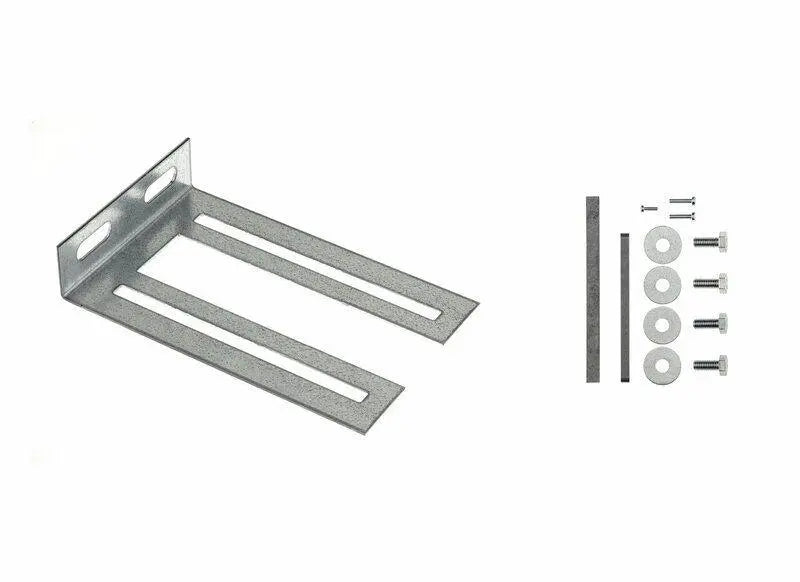

• Koppelsteun 1 L-vorm
• Zak met toebehoren STA Standard

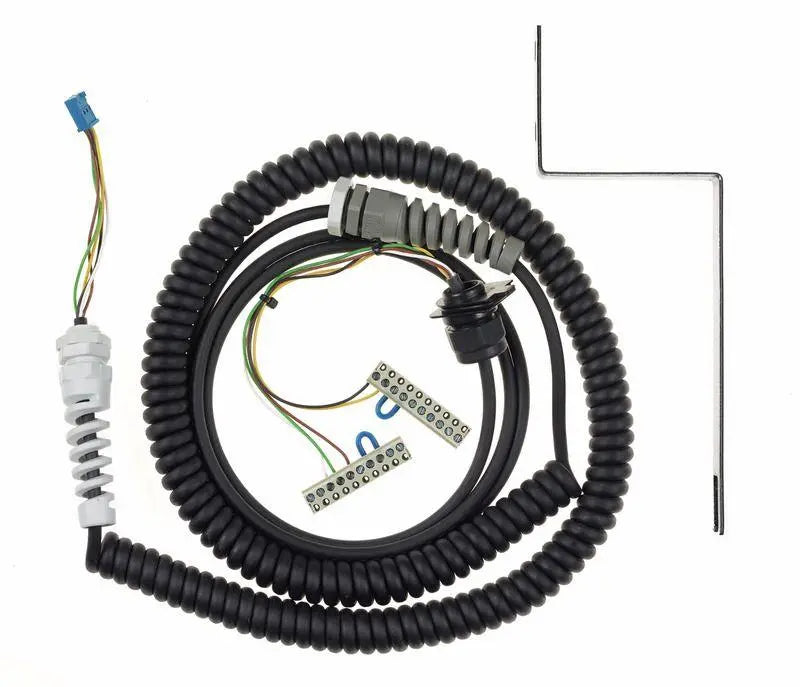

• Spiraalkabel 5x0,25 mm² met bevestigingshoek, kabelwartels, aansluitklemmen voor de besturing en stekker voor de aansluitdoos op het deurblad, 1.600 mm ongespiraliseerd/800-3.200 mm spiraallengte

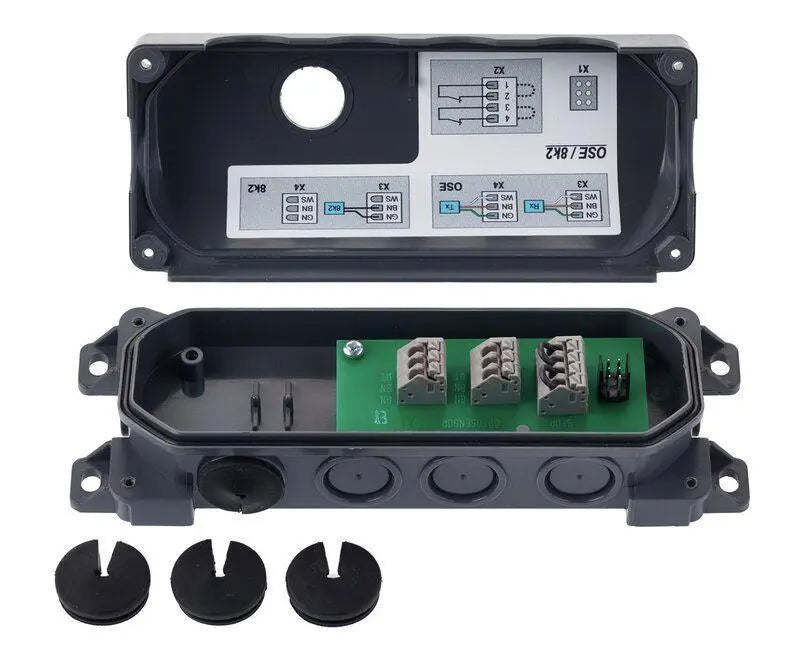

• Aansluitdoos voor het deurblad met printplaat, opening voor spiraalkabel en 4 kabelinvoeren

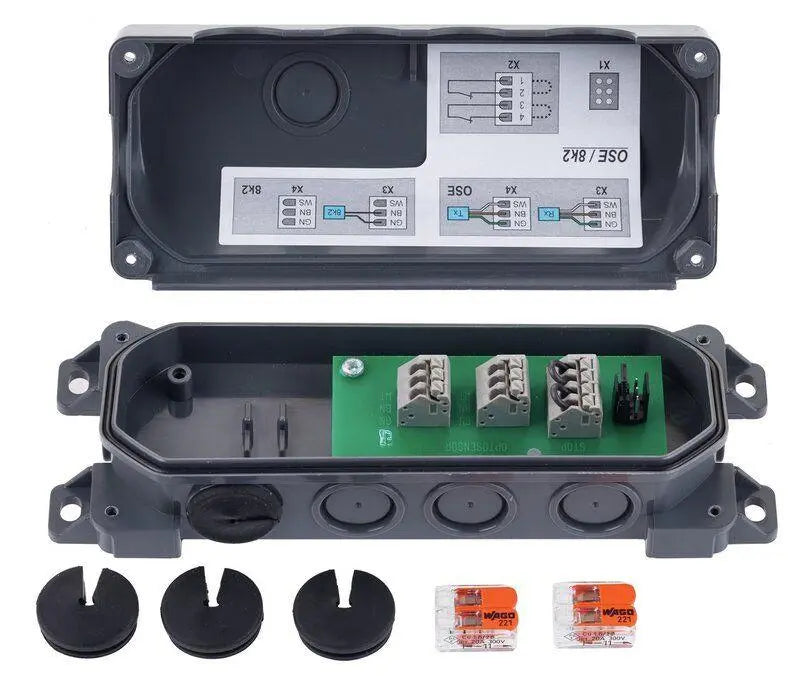

• Verbindingsdoos voor het deurblad met printplaat met aansluitingen voor conventionele veiligheidselementen, IP54, zonder dekselopening voor spiraalkabel

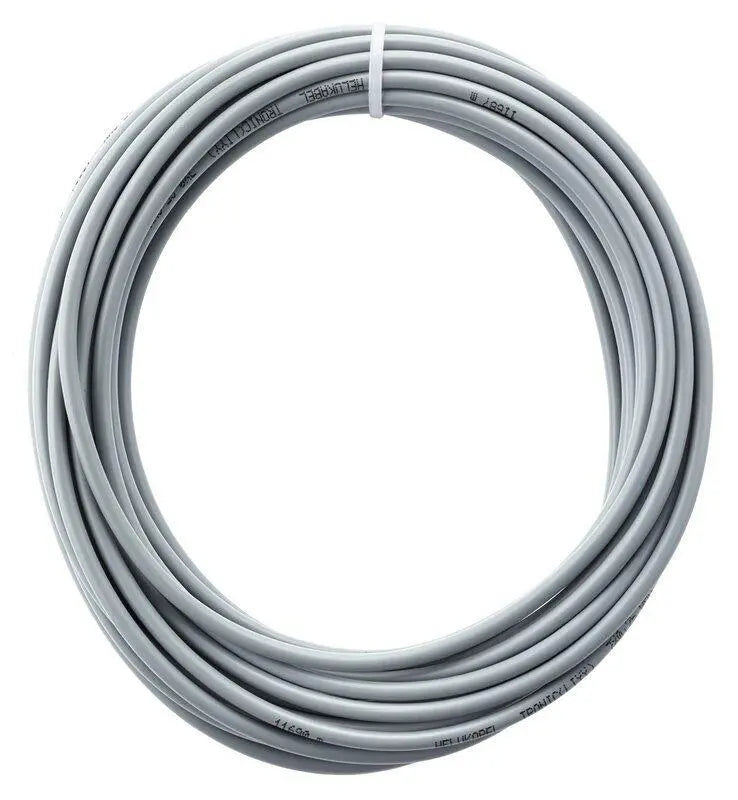

• Verbindingskabel voor het verbinden van 2 aansluitdozen op het deurblad, 10 m

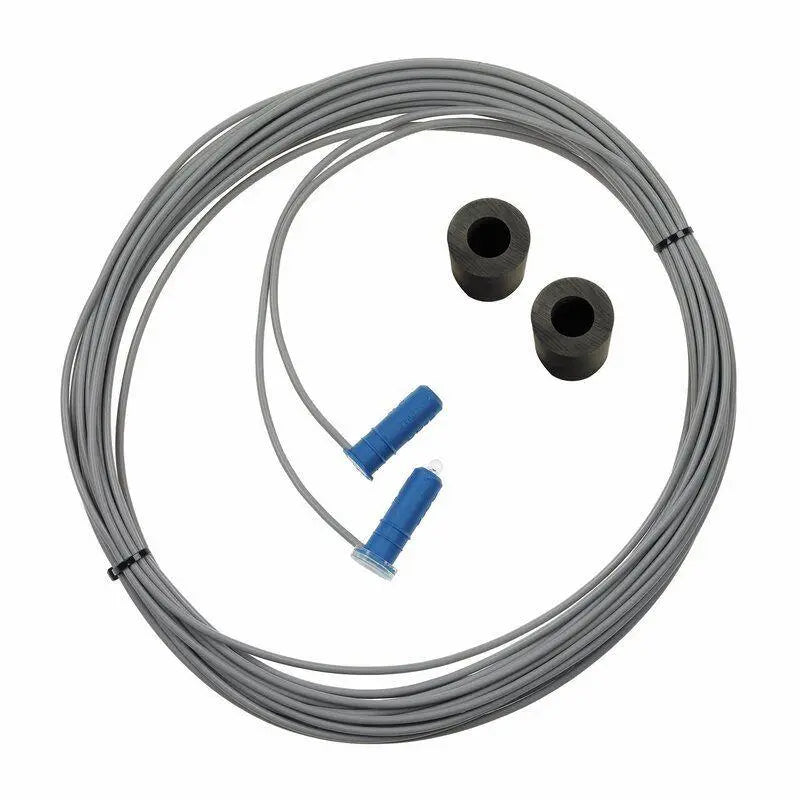

• F-fotocel zender 10.500 mm/ontvanger 1.000 mm met 2 F-afstandshulzen 11/22 mm

Aandrijving – kenmerken:

• Behuizing van aluminium drukgietwerk, gerolde wormas en dubbele wormaslagering
• Noodbediening via noodhandslinger (KU), noodhandketting (KE), noodontgrendeling (E), noodontgrendeling met veerterugstelling (E-FR) of onderhoudsontgrendeling met noodhandketting (E-KE)
• Onderhoudsontgrendeling optioneel
• Eenvoudig om te bouwen van slinger naar ketting
• Standaard holle as 25,4 mm, speciale holle as op aanvraag
• Voeding: 230 V/1~/50 Hz
• Thermische beveiliging in de motorwikkeling
• Voor deurinstallaties met een bovengemiddeld aantal schakelingen moet een aandrijving met een verhoogde motorinschakelduur (HD) worden gekozen.
• Insteekbare aansluitingen (aan de besturingszijde)
• Eindpositie-instelling via elektronische absolute encoder (AWG) of mechanische eindschakelaars (MEC)
• Uitvoering met geïntegreerde frequentieomvormer en externe besturing. Voeding: 230 V/1~, frequentie: 50/60 Hz, stuurspanning: 24 V-DC
• De soft-start- en soft-stop-technologie zorgt voor een langere levensduur van de deurinstallatie, omdat het deurmechanisme minder wordt belast. Daardoor worden de reparatiekosten verlaagd.
• Speciale uitvoeringen zoals andere spanningen en frequenties, hogere beschermingsgraden en holle-as-Ø op aanvraag
• Bij verhoging van het uitgaande toerental (gebruik met frequentieomvormer) neemt het uitgaande koppel af. In dit geval geldt: een verhoging van het uitgaande toerental met 10 % leidt tot een vermindering van het uitgaande koppel met 5 %.
• Voor temperatuurbereiken onder -20 °C zijn geschikte olie en een elektrische verwarming op aanvraag verkrijgbaar

Besturing – functies:

• Toerentalonafhankelijke besturing van deuren
• Begin- en eindtoerental voor beide bewegingsrichtingen afzonderlijk instelbaar
• Aanvullend is een 2e eindtoerental in de DICHT-richting instelbaar
• Versnellings- en vertragingstijden voor beide richtingen instelbaar
• Versnellings- en vertragingstijden voor het activeren van bewegingscommando, stopcommando, sluitkantbeveiliging en fotocel elk afzonderlijk instelbaar
• Vrij instelbare rempunten/instelbare remvertraging
• Instelbare vermogenswaarden voor aanpassing aan de motor
• 4 programmeerbare relaisuitgangen met 44 functies
• 2 programmeerbare ingangen met 27 functies
• Draairichtingsbewaking en -herkenning (alleen met AWG)
• Geïntegreerde deurcyclusteller
• Programmeerbaar onderhoudsalarm (beveiligd met pincode)
• Geïntegreerd foutgeheugen (uitlezen van alle foutmeldingen met vermelding van de frequentie en de cyclus waarin deze het laatst zijn opgetreden), alleen met LCD-monitor
• Wijziging van de draairichting via printplaattoets/display
• Instelbare krachtbegrenzing in de OPEN-richting (alleen met AWG)
• Programmeerbare tussenstand (alleen met AWG)

Besturing – eindpositie-instelling:

• Via mechanische eindschakelaars (MEC) en/of absolute encoders (AWG)
• Instelling via LC-monitor

Besturing – bediening:

• Printplaattoetsen en leds voor statusmeldingen (standaard)
• Insteekbaar LC-display met tekstweergave
• Navigatie met 3 toetsen/status- en diagnosemeldingen

Besturing – opbouw en aansluiting:

• Kortsluitvaste laagspanning
• Voeding voor externe apparaten (24 V-DC/500 mA en 230 V-AC/1 A)
• Verlichte toetsen in het deksel (nachtverlichting)
• Beschermende behuizing voor de printplaat
• Verstelbare, voorgemonteerde wandhouders
• Aansluiting voor elementen van het veiligheidscircuit
• Aansluiting voor sluitkantbeveiliging (Opto, 8,2 kOhm, pneumatische veiligheidslijst of voorlopende fotocel) in de DICHT-richting
• Aansluiting voor sluitkantbeveiliging (8,2 kOhm en Opto) in de OPEN-richting
• Aansluiting voor 2 fotocellen (2-draads, relais, NPN, PNP) met/zonder test
• Aansluiting voor loopdeur- en slapkabelschakelaars PL c cat. 2 (8,2 kOhm) met test volgens EN 12453:2017
• Aansluiting voor 2 lichtschermsystemen met/zonder test
• Interface voor het aansluiten van uitbreidingsmodules
• Insteekplaatsen voor radiomodule en weekschakelklok
• Insteekplaats voor een 2-kanaals radiotransmissiesysteem voor draadloze signaaloverdracht van het sluitkantsysteem en/of veiligheidscircuit
• Aansturing van de magneetrem via relaisuitgang
• Voor aandrijvingen met een extern geschakelde rem wordt aanvullend een rembewakingsmodule ingebouwd (BWM1)
• Interface voor het aansluiten van een frequentieomvormer
• Omschakelbare transformator van 230 V/1~/3~ naar 400 V/3~
• Insteekbaar LC-display met tekstweergave

Besturing – optioneel:

• MS-Bus uitbreidingsmodule voor regeling van tweerichtingsverkeer
• MS-Bus uitbreidingsmodule voor intrekbeveiliging
• Geïntegreerde hoofdschakelaar
• Individuele dekseloverlays
• Frequentieomvormer geïntegreerd in de aandrijving (versie FU-I zonder rem, uitsluitend 0,75 kW)
• Besturing in stalen kast
• Productgegevens
  AansluittypeConventioneel

  RemaansturingZonder rem

  Continu geluidsdrukniveau (max.) [dB(A)]70

  EindpositiesysteemAbsolute encoder

  Vanginrichting geïntegreerdNee

  OverbrengingGerolde wormas, dubbel gelagerde wormas

  NoodbedieningOnderhoudsontgrendeling met noodhandketting (E-KE)

  BeschermingsgraadIP54

  BesturingstypeExtern

  OverbelastingsbeveiligingThermische beveiliging 140 °C

  RemtypeZonder rem
  Toepassingsgebied
  Temperatuur (min./max.) [°C]-20/60

  Gebruik met CS 320 FU (frequentieomvormer 230 V/1~)0,75 kW

  Deuroppervlak bij 50 Hz (max.) [m²]45

  Deuroppervlak bij 87 Hz (max.) [m²]30
  Prestatiegegevens
  Uitgaand koppel bij 50 Hz [Nm]110

  Uitgaand koppel bij 87 Hz [Nm]77

  Uitgaand toerental bij 50 Hz [1/min]24

  Uitgaand toerental bij 87 Hz [1/min]42

  Houdkoppel (min.) [Nm]600

  Omwentelingen uitgaande as (max.)**20

  Cycli per uur (max.)*20

  Motorvermogen [kW]0,55
  Elektrische gegevens
  Bedrijfsspanning [V]230 V/1~

  Type bedrijfsspanningWisselstroom

  Arbeidsfactor cos phi0,62

  Motorspanning [V]230 V/3~

  Nominale frequentie [Hz]50

  Stuurspanning [V]12-24 V-DC

  Nominale stroom bij 230 V/3~ [A]4,20

  Zekering in de gebouwinstallatie (FU-bedrijf 230V/1~) [A]16
  Afmetingen en gewichten
  Gewicht [kg]16

  Maat A [mm]278

  Maat A1 [mm]55

  Maat B [mm]104

  Maat C [mm]409

  Maat C1 [mm]55

  Asopname [mm]25,4

  Asopname (optioneel) [mm]25 30 31,75 32 mm zeskant (HEX) 35
  CS 320 FU-I 0,75 kW
  Productgegevens
  Type frequentieomvormerInterne frequentieomvormer

  BehuizingstypeCS-Standard

  BeschermingsgraadIP65

  DisplaytypeLCD

  Hoofdschakelaar in het besturingsdekselZonder hoofdschakelaar

  Drukknoppen in het besturingsdekselElektronische 3-voudige drukknop CS

  Noodstop in het besturingsdekselZonder noodstop

  Functieschakelaar in het besturingsdekselZonder functieschakelaar

  NetstekkerSchuko-stekker type F
  Toepassingsgebied
  Temperatuur (min./max.) [°C]-10/45
  Prestatiegegevens
  Uitgangsvermogen [kW]0,75
  Elektrische gegevens
  Uitgangsspanning [V]230 V/1~

  Uitgangsstroom [A]4,1

  Voeding vanuit de gebouwinstallatie230 V/1~/50 Hz

  Ingangsspanning [V]230 V/1~

  Ingangsstroom [A]10

  Max. belastbaar vermogen [kW]0,75

  Schakelstroom (max.) [A]4,1

  Stuurspanning [V]24 V-DC
  Afmetingen en gewichten
  Gewicht [kg]1,8

  Afmetingen (BxHxD) [mm]215x275x190
