Marantec RS 301 K + CS320 voor laadbruggen met klaplip

Leveringsomvang:

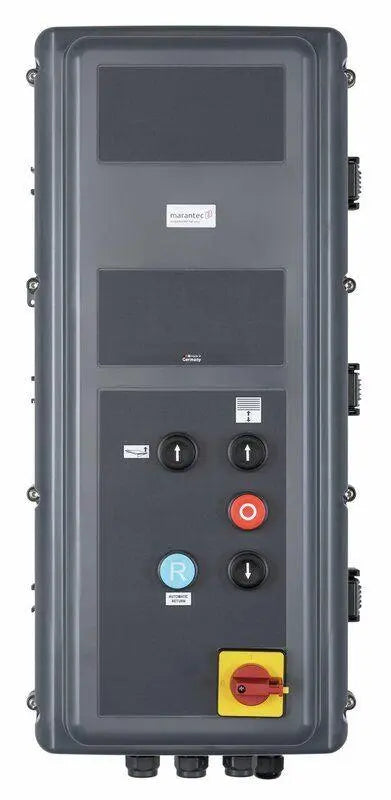

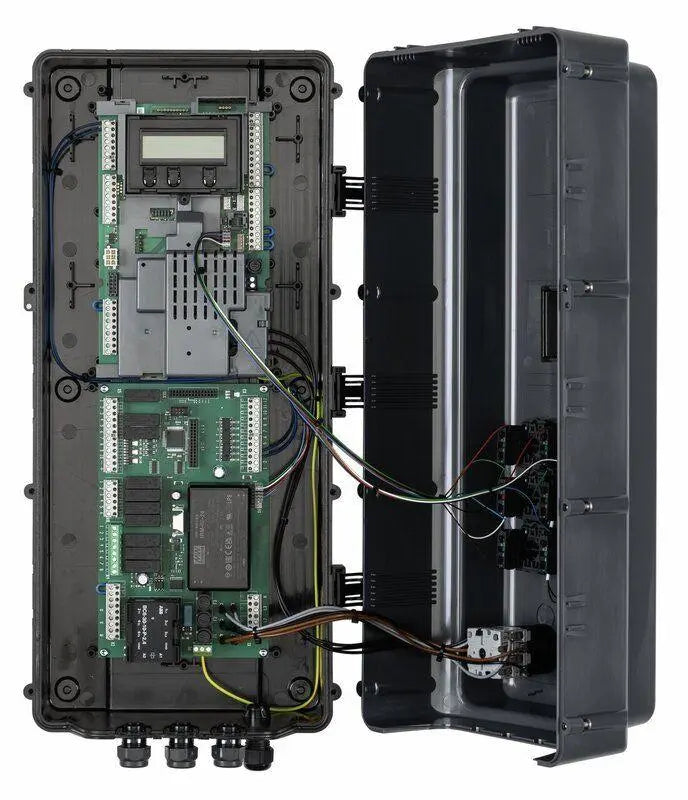

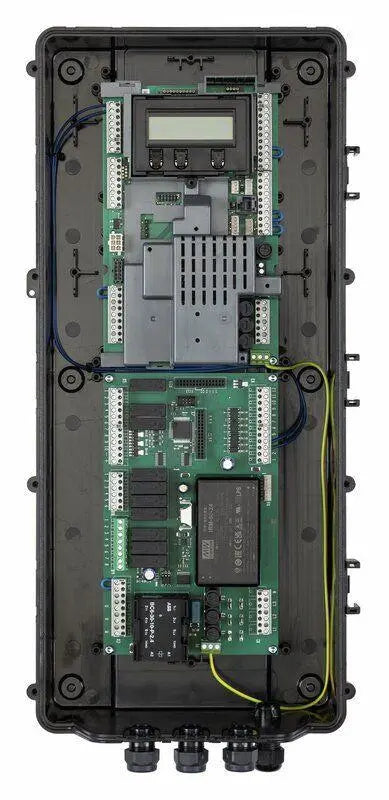

• Besturing RS 301 K + CS 320 400 V/3~ met LC-display in de CS-Maxi-behuizing, toetsen voor heffen/Auto-Return, 3-voudige drukknop en hoofdschakelaar in het deksel, 1.000 mm kabel en CEE-stekker 5-polig

Deurbesturing – functies:

• 4 programmeerbare relaisuitgangen met 44 functies
• Geïntegreerde cyclusteller/deurcyclusteller
• 2 programmeerbare ingangen met 27 functies (deur)
• Wijziging van de draairichting via printplaattoets/display
• Instelbare krachtbegrenzing voor beide bewegingsrichtingen (alleen met AWG)
• Draairichtingsbewaking en -herkenning (alleen met AWG)
• Geïntegreerd foutgeheugen (uitlezen van alle foutmeldingen met vermelding van de frequentie en de cyclus waarin deze het laatst zijn opgetreden), alleen met LCD-monitor

Laadbrugbesturing – functies:

• Voor de aansturing van een laadbrug met klaplip
• 4 ventielvarianten voor de aansturing van de klaplip
• Startvergrendeling na spanningsuitval
• Draaiveldcontrole/fase-uitvaldetectie
• 1 programmeerbare ingang met 4 functies (brug)
• Aansturing van de dockafdichting (Shelter-functie)
• Vrijgave/vergrendeling van de deurautomatisering
• Vrijgave/vergrendeling door externe deurbesturing
• Auto-Return

Eindpositie-instelling:

• Via mechanische eindschakelaars (MEC) en/of absolute encoders (AWG)
• Instelling via printplaattoetsen of een insteekbare LCD-monitor

Bediening:

• 1 richtingstoets
• 3-voudige drukknop voor deurbesturing
• Auto-Return-toets
• Insteekbaar LC-display met tekstweergave
• Navigatie met 3 toetsen/status- en diagnosemeldingen

Opbouw en aansluiting:

• Geïntegreerde hoofdschakelaar
• Geïntegreerde zekeringen voor het hydrauliekaggregaat (standaard: 4 A, op aanvraag 6,3 A)
• Omschakelbare transformator van 230 V/1~/3~ naar 400 V/3~
• Voeding voor externe apparaten RS 300, CS 320
• Kortsluitvaste laagspanning
• Aansluiting van verkeerslichten binnen en buiten
• Aansluiting van wielkeg en aanrijsensor
• Aansluiting van laadlamp of signaalhoorn
• Aansluiting voor vergrendeling van de laadbrug
• Aansluiting voor vergrendeling van de deurinstallatie
• Aansluiting voor elementen van het veiligheidscircuit
• Aansluiting voor sluitkantbeveiliging (Opto, 8,2 kOhm, pneumatische veiligheidslijst of voorlopende fotocel) in de DICHT-richting

Optioneel:

• Toets voor geforceerd dalen
• Besturing in stalen kast
• Productgegevens
  BehuizingstypeCS-Maxi

  BeschermingsgraadIP65

  DisplaytypeLCD

  Hoofdschakelaar in het besturingsdekselHoofdschakelaar 4-polig

  Drukknoppen in het besturingsdekselElektronische 3-voudige drukknop CS Heffen Auto-Return

  Noodstop in het besturingsdekselZonder noodstop

  Functieschakelaar in het besturingsdekselZonder functieschakelaar

  NetstekkerCEE-stekker 5-polig rood
  Toepassingsgebied
  Temperatuur (min./max.) [°C]-10/45
  Prestatiegegevens
  Bedrijfsmodus (besturing)Dodemansbediening
  Elektrische gegevens
  Voeding vanuit de gebouwinstallatie180-440 V/3~/N/PE/50/60 Hz

  Stroomopname per ventiel (max.) [A]0,8

  Netfrequentie [Hz]50/60

  Stuurspanning [V]24 V-DC

  Schakelstroom deurbesturing (max.) [A]8

  Schakelstroom laadbrugbesturing (max.) [A]6,3

  Max. belastbaar vermogen deurbesturing [kW]2,2

  Max. belastbaar vermogen laadbrugbesturing [kW]2,2
  Afmetingen en gewichten
  Afmetingen (BxHxD) [mm]260x550x245
