Marantec Comfort SU700M schuifpoortopener - 700 kg, 24 V DC, 868 MHz bi-linked

De Marantec Comfort SU700M is een krachtige schuifpoortopener voor poorten tot 700 kg. Met een 24 V DC-motor , een snelheid van 25 cm/s en moderne 868 MHz bi-linked radiotechnologie biedt hij maximale veiligheid, een soepele werking en gebruiksgemak. De set is volledig aansluitklaar en bevat alle essentiële componenten voor installatie en inbedrijfstelling.

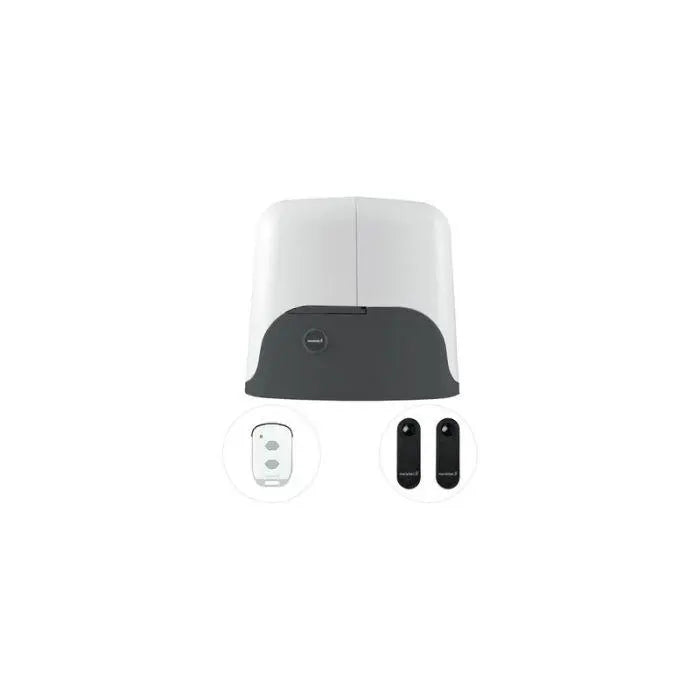

Omvang van de levering

• Motorunit met geïntegreerde CBX10224 -besturing en 868 MHz bi-linked radio-ontvanger
• 2 × Digitale 572 Micro handzenders (2 kanalen, 868 MHz bi-linked)
• LS22 Eenrichtingslichtscherm (zonder aansluitkabel)
• Tandwielmodule 4 (voorgemonteerd)
• vloerconsole

Technische gegevens – Aandrijving

• Model: Comfort SU700M
• Aandrijving: 24 V DC gelijkstroommotor
• Maximaal poortgewicht: 700 kg
• Koppel: 26 Nm
• Snelheid: 25 cm/s
• Motorvermogen: 0,35 kW
• Bedrijfsmodus: S2 – 8 min
• Beschermingsklasse: IP44
• Geluidsniveau: max. 70 dB(A)
• Eindschakelaarsysteem: Magnetische eindschakelaarvlaggen
• Temperatuurbereik: -20 °C tot +55 °C
• Afmetingen (B x H x D): 330 × 330 × 290 mm

Technische specificaties – Besturingseenheid CBX10224

• Radiofrequentie: 868 MHz bi-linked
• Bedrijfsspanning: 230 V / 1~ / 50–60 Hz
• Motorspanning: 24 V DC
• Stroomverbruik: max. 0,15 kW
• Beschermingsklasse: I
• Afmetingen (B x H x D): 130 × 100 × 95 mm
• Beschermingsklasse: IP00

Kenmerken en functies

• Stroomafhankelijke obstakeldetectie met omkering
• Zachte start / zachte stop / zachte loop voor een soepele werking van de poort
• Automatische invoerfunctie
• Gedeeltelijke opening programmeerbaar
• Individueel instelbare starttijd en waarschuwingstijd voor het doel.
• Programmeerbare lichtregeling, schakelbaar via radio.
• Geïntegreerde onderhoudsinterval- en cyclusteller
• Foutmelding en resetfunctie
• Stil mechanisme, weerbestendig en onderhoudsarm.

Verbindingsopties

• Geïntegreerde radio-ontvanger (868 MHz bi-linked)
• Aansluiting voor 4-draads lichtscherm (OPEN / SLUITEN)
• Houdcircuit / 8,2 kΩ contactstrip
• 24V DC signaallamp & 12V AC elektrisch slot
• Compatibel met batterijback-up

Bediening en controle

De CBX10224- controller gebruikt dezelfde logica als andere Marantec-controllers (CBX102B, CBX20224). Hij biedt eenvoudige menunavigatie via een led-display en twee niveaus – Basis en Geavanceerd – voor flexibele parameterinstellingen en aanpassingsmogelijkheden.

Conclusie

De Marantec Comfort SU700M is een krachtige, veilige en duurzame schuifpoortopener voor poorten tot 700 kg. Het moderne besturingssysteem, de magnetische eindschakelaar en de bi-linked radiotechnologie garanderen maximaal gebruiksgemak en betrouwbaarheid – ideaal voor poortsystemen in zowel woon- als bedrijfsgebouwen.
