Produktdetails

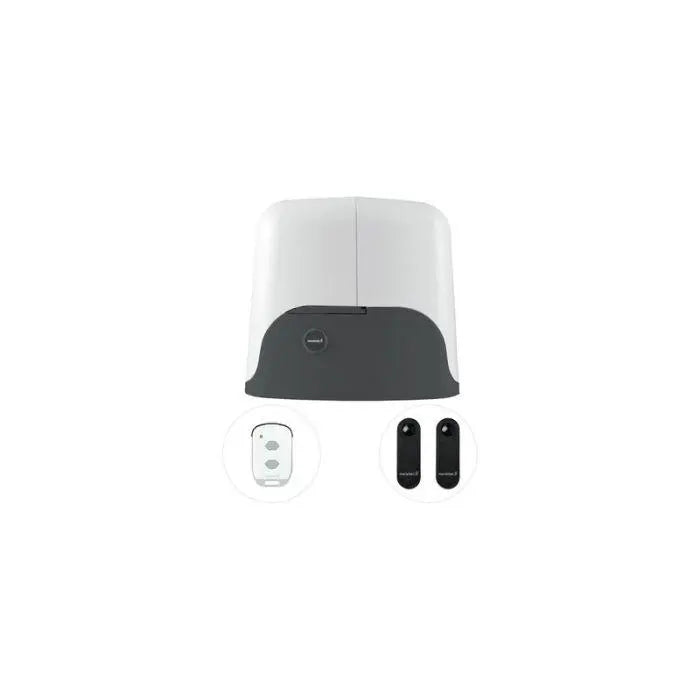

De Marantec Comfort SU500F is een krachtige schuifpoortaandrijving voor poorten tot 500 kg. Met een openingssnelheid van 40 cm/s en een 24 V-DC-motor met 23 Nm koppel overtuigt de aandrijving door kracht, rustige werking en de modernste besturingstechnologie. Dankzij geïntegreerde bi·linked radiotechnologie (868 MHz) en uitgebreide veiligheidsfuncties is deze de ideale oplossing voor particuliere en commerciële schuifpoortinstallaties.

Leveringsomvang

  • Motoraggregaat met geïntegreerde besturing Control CBX10324F en radio-ontvanger 868 MHz bi·linked
  • 2 × Digital 572 Micro-handzenders (2-kanaals, 868 MHz bi·linked)
  • LS22 zender-ontvangerfotocel (zonder verbindingskabel)
  • Tandwiel module 4 voorgemonteerd
  • Bodemconsole

Technische gegevens – aandrijving

  • Model: Comfort SU500F
  • Artikelnummer:
  • Motor: 24 V-DC gelijkstroom
  • Trekkracht: 23 Nm
  • Max. poortgewicht: 500 kg
  • Snelheid: 40 cm/s
  • Vermogen: 0,35 kW
  • Bedrijfsmodus: S2 – 8 minuten
  • Beschermingsgraad: IP44
  • Geluidsdrukniveau: max. 70 dB(A)
  • Eindpositiesysteem: Magnetische eindschakelaarvlaggen
  • Bedrijfstemperatuur: –20 °C tot +55 °C
  • Afmetingen (BxHxD): 330 × 330 × 290 mm

Technische gegevens – besturing CBX10324F

  • Radiofrequentie: 868 MHz bi·linked
  • Bedrijfsspanning: 230 V / 1~ / 50–60 Hz
  • Motorspanning: 24 V-DC
  • Opgenomen vermogen: max. 0,15 kW
  • Beschermingsklasse: I
  • Afmetingen (BxHxD): 130 × 100 × 100 mm
  • Beschermingsgraad: IP00

Functies & comfort

  • Soft-start / soft-stop / softloop voor een soepele beweging
  • Stroomafhankelijke obstakeldetectie met automatische omkering van de bewegingsrichting
  • Automatische sluitfunctie
  • Gedeeltelijke opening programmeerbaar
  • Openhoudtijd & voorwaarschuwingstijd afzonderlijk instelbaar
  • Programmeerbare verlichtingsduur & bediening via radio
  • Magnetische einduitschakeling – onderhoudsvrij
  • Onderhoudsinterval & cyclusteller geïntegreerd
  • Foutgeheugen & resetfunctie

Bediening & besturing

  • Programmeerlogica identiek aan CBX102B / CBX10224 / CBX20224
  • Eenvoudige menubediening met LED-weergave
  • Twee menuniveaus: Eenvoudig & Uitgebreid voor het flexibel instellen van parameters
  • Geïntegreerde radio-ontvanger bi·linked 868 MHz
  • Compatibel met fotocellen, drukknoppen, signaallampen & Battery-Backup

Aansluitmogelijkheden

  • 4-draadsfotocel (OPEN en DICHT)
  • Stopcircuit & noodstopfunctie
  • 8,2 kΩ veiligheidscontactlijst
  • 24 V-DC signaallamp
  • 12 V-AC elektrisch slot
  • Battery-Backup-aansluiting

Conclusie

De Marantec Comfort SU500F biedt de hoogste prestaties, veiligheid en comfort voor schuifpoorten tot 500 kg. Met de snelle openingssnelheid, magnetische eindschakelaars en moderne bi·linked radiotechnologie is deze ideaal voor dagelijks, betrouwbaar gebruik in particuliere en commerciële toepassingen.
