Produktdetails

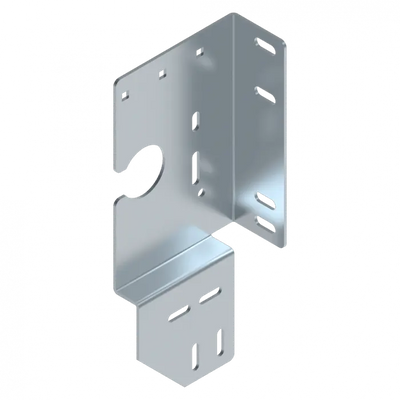

Gesloten lagerplaat 145×332 mm | Met lager | Links | Verzinkt staal

De gesloten lagerplaat (art. 3294) is een hoogwaardig industrieel onderdeel voor de veilige verbinding van C-profielen en geleiderails. Met geïntegreerd lager, verzinkt oppervlak en een slimme verspringing voor maximale stabiliteit.

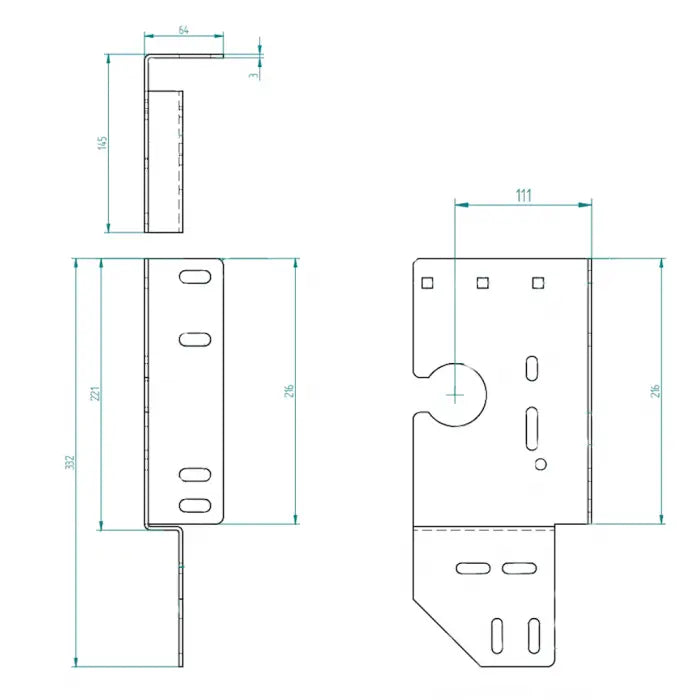

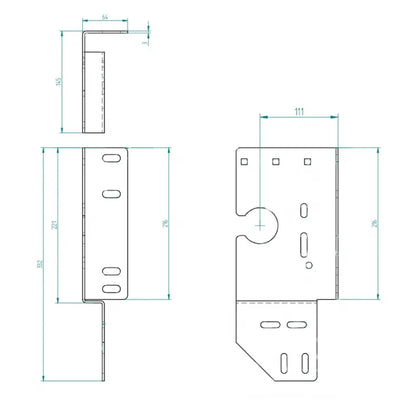

Technische gegevens

Artikelnr.:
3294
Toepassingsgebied:
Industrie / ERA-IND
Breedte:
145 mm
Hoogte:
332 mm
Materiaal:
Verzinkt staal
Dikte:
3 mm
Verspringing:
25 mm
Hartmaat:
111 mm
Diameter:
51,2 mm
Zijde:
Links
Uitvoering:
Gesloten met lager
Diepte:
64 mm
Gewicht:
1,27 kg
Toepassing:
C-profielbevestiging, lagering, geleiding

Voordelen & eigenschappen

  • Met geïntegreerd lager → direct gebruiksklaar
  • Slimme verspringing van 25 mm voor een perfecte bevestiging van het C-profiel
  • Robuuste staalconstructie van 3 mm voor industrieel gebruik
  • Linker uitvoering – duidelijk vastgelegde inbouwrichting
  • Elektrolytisch verzinkt → hoge bescherming tegen corrosie
  • Zorgt voor een krachtgesloten verbinding tussen horizontale & verticale rails
  • Tormeister 24 staat voor maximale arbeidsveiligheid & kwaliteit van onderdelen

Toepassing & montage

De lagerplaat wordt toegepast in C-profielinstallaties en bevestigt zowel verticale als horizontale geleiderails. Het geïntegreerde lager zorgt voor een rustige, nauwkeurige loop van de as. De verspringing van 25 mm maakt een exacte uitlijning van de railconstructie mogelijk.

Veiligheidsaanwijzing: Werkzaamheden aan lagerpunten, railconstructies en astappen mogen uitsluitend door opgeleide vakmensen worden uitgevoerd. Onjuiste montage kan leiden tot structurele schade & ongevalsrisico!

Praktijkvoorbeeld

Bij een industriële installatie met zware sectionaaldeuren werd de gesloten lagerplaat 3294 gebruikt om het C-profiel opnieuw uit te lijnen. Het geïntegreerde lagerpunt verbeterde de geleiding, verminderde trillingen en verlengde de levensduur van de deurinstallatie.

FAQ

Is er al een lager inbegrepen?

Ja – de lagerplaat wordt met geïntegreerd lager geleverd.

Waarom is een verspringing nodig?

De verspringing zorgt ervoor dat horizontale en verticale rails exact worden uitgelijnd en stevig worden verbonden.

Voor welke zijde is de plaat geschikt?

Voor de linkerkant (van binnenuit naar de deur gezien).

Bestel nu lagerplaat 3294

Bestel de gesloten lagerplaat 145×332 mm links – met lager, verzinkt en ideaal voor industriële constructies.
