Produktdetails

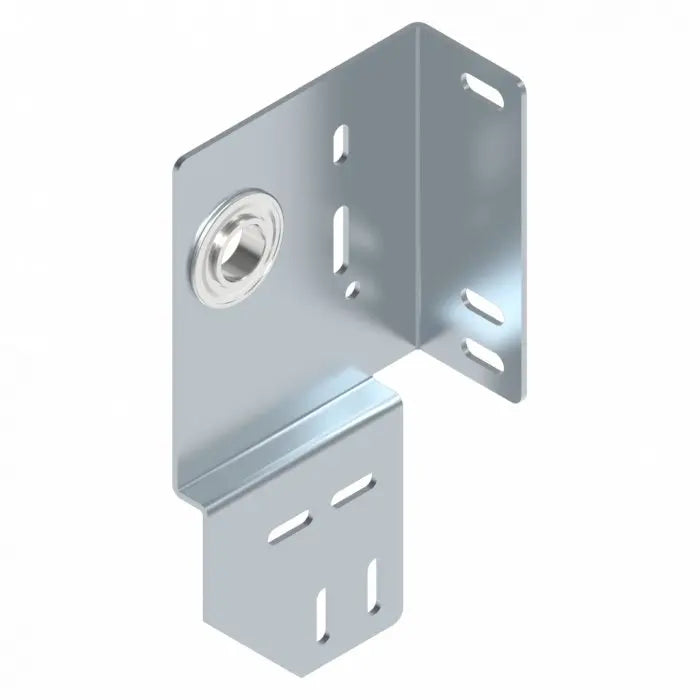

Gesloten lagerplaat 145×281 mm | met lager | links | 15 mm verspringing | 1"-as

De gesloten lagerplaat 3282 is een industrieel precisieonderdeel voor het veilig lageren van 1"-assen en het correct uitlijnen van C-profielen. De slimme verspringing van 15 mm zorgt voor een wrijvingsvaste verbinding en een rustige deurloop bij continu gebruik.

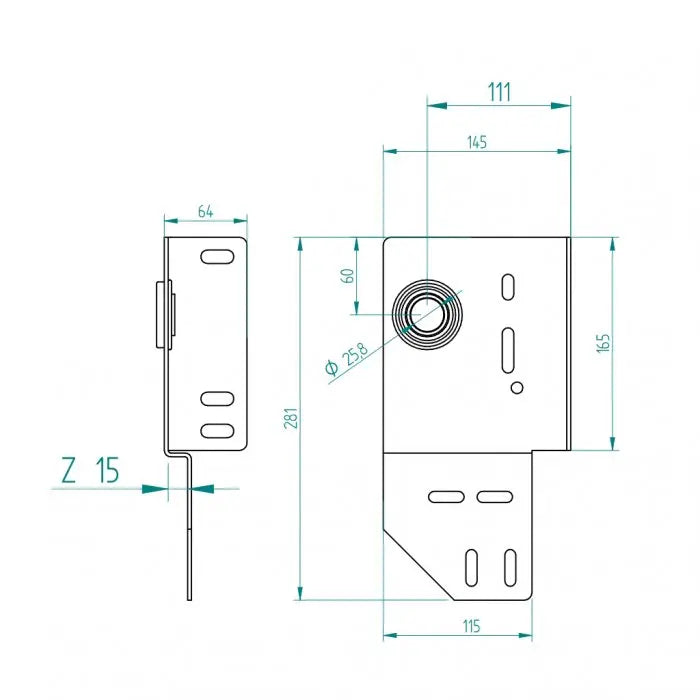

Technische gegevens

Artikelnr.:
3282
Montagezijde:
Links
Lengte:
145 mm
Hoogte:
281 mm
Materiaal:
Verzinkt staal
Dikte:
4 mm
Asopname:
1" (25,4 mm)
Lagerdiameter:
51,2 mm
Verspringing:
15 mm
Hartmaat:
111 mm
Diepte:
64 mm
Gewicht:
1,13 kg
Uitvoering:
Gesloten, met lager
Toepassingsgebied:
C-profielsystemen, industrie- & sectionaaldeuren

Voordelen & eigenschappen

  • Met geïntegreerd lager → direct montageklaar
  • 15 mm verspringing voor een perfecte uitlijning van het C-profiel
  • Linker uitvoering – correcte installatiepositie
  • Massieve staalplaat van 4 mm voor hoge langdurige belasting
  • Verzinkt oppervlak voor sterke bescherming tegen corrosie
  • Ondersteunt 1"-assen veilig en stabiel
  • Tormeister 24 garandeert industriële kwaliteit & maximale arbeidsveiligheid

Toepassing & montage

De lagerplaat 3282 wordt aan de linkerzijde van het deurkozijn gemonteerd en zet het C-profiel en de 1"-as betrouwbaar vast. De verspringing zorgt voor een optimale uitlijning van horizontale en verticale geleiderails en minimaliseert trillingen.

Veiligheidsaanwijzing: Werkzaamheden aan assen, lagers en C-profielsystemen zijn van cruciaal belang voor de veiligheid. Alleen opgeleide vakmensen mogen deze onderdelen monteren. Voorspankrachten kunnen levensgevaarlijk zijn.

Praktijkvoorbeeld

Bij een industrieel bedrijf werd de 3282 gebruikt om een verkeerd afgestelde C-profielgeleiding te vervangen. Het resultaat: een rustigere deurloop, betere krachtoverbrenging en een langere levensduur van het assysteem.

FAQ

Is het lager inbegrepen?

Ja, deze uitvoering heeft een volledig geïntegreerd lager.

Waarom 15 mm verspringing?

Zodat het C-profiel en de rails exact passen en spanningen worden voorkomen.

Welke zijde van de deur?

De lagerplaat 3282 wordt aan de linkerkant van de deur gemonteerd (van binnenuit gezien).
