Produktdetails

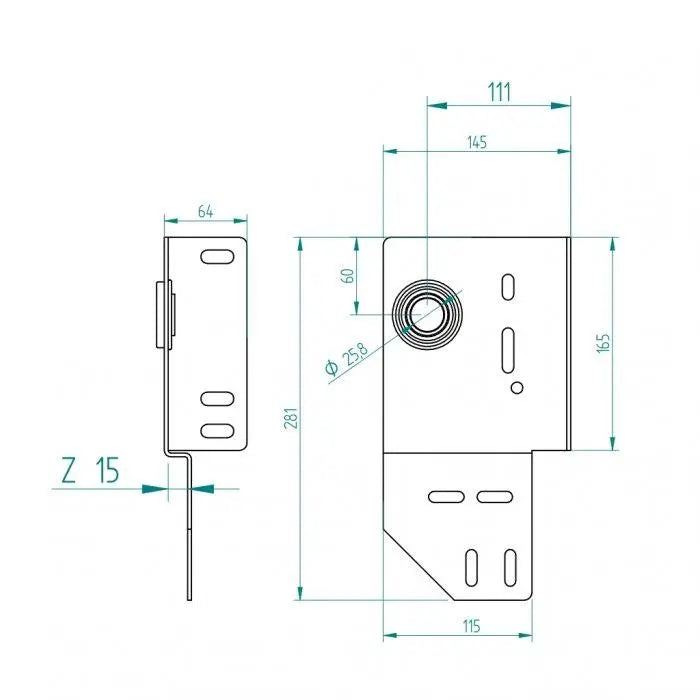

Gesloten lagerplaat 45×281 mm | met lager | rechts | 15 mm verspringing | 1"-as

De gesloten lagerplaat (art. 3283) is een onderdeel voor industrieel gebruik voor de veilige bevestiging van C-profielen en geleiderails. Met geïntegreerd lager, 15 mm verspringing en een stabiele, verzinkte staalconstructie – ideaal voor veeleisende sectionaaldeurinstallaties.

Technische gegevens

Artikelnr.:
3283
Zijde:
Rechts
Lengte:
45 mm
Hoogte:
281 mm
Materiaal:
Verzinkt staal
Dikte:
4 mm
Asopname:
1" (25,4 mm)
Verspringing:
15 mm
Hartmaat:
111 mm
Diepte:
64 mm
Diameter opening:
51,2 mm
Uitvoering:
Gesloten met lager
Gewicht:
1,13 kg
Toepassingsgebied:
Industriële sectionaaldeuren, C-profielverbindingen

Voordelen & eigenschappen

  • Met geïntegreerd lager → direct gebruiksklaar
  • Verspringing van 15 mm voor de nauwkeurige bevestiging van C-profielen
  • Stabiele staalconstructie van 4 mm voor industriële omgevingen
  • Rechter uitvoering voor een duidelijke, veilige inbouwpositie
  • Verzinkt → uitstekende bescherming tegen corrosie
  • Bevestigt verticale & horizontale rails met een krachtgesloten verbinding
  • Tormeister 24 garandeert geteste veiligheid & belastbaarheid

Toepassing & montage

De lagerplaat wordt toegepast in geleiderail- en C-profielconstructies en stabiliseert de volledige samenstelling. De verspringing van 15 mm zorgt voor de correcte uitlijning tussen verticale en horizontale looprails.

Het geïntegreerde lager ondersteunt de 1"-as betrouwbaar en maakt een rustige, nauwkeurige deurloop mogelijk.

Veiligheidsaanwijzing: Werkzaamheden aan lagerpunten, astappen en railsystemen zijn veiligheidskritisch. Alleen opgeleide vakmensen mogen deze samenstelling monteren. Onjuiste montage kan leiden tot aanzienlijke schade en ongevalsrisico's.

Praktijkvoorbeeld

Bij een industriële sectionaaldeur werd de gesloten lagerplaat 3283 gebruikt om een verbogen C-profiel en een beschadigde lagergeleiding te vervangen. Na de montage liep de deur rustiger, nauwkeuriger en trillingsvrij.

FAQ

Is het lager al ingebouwd?

Ja, de lagerplaat wordt compleet met geïntegreerd lager geleverd.

Waarom 15 mm verspringing?

Zodat horizontale en verticale rails perfect worden uitgelijnd en stevig met elkaar worden verbonden.

Voor welke zijde is de plaat geschikt?

Voor de rechterkant, van binnenuit naar de deur gezien.

Bestel nu lagerplaat 3283

Bestel de gesloten lagerplaat 45×281 mm rechts – met lager, verzinkt en ideaal voor industriële railsystemen.

Technisch advies aanvragen
