Produktdetails

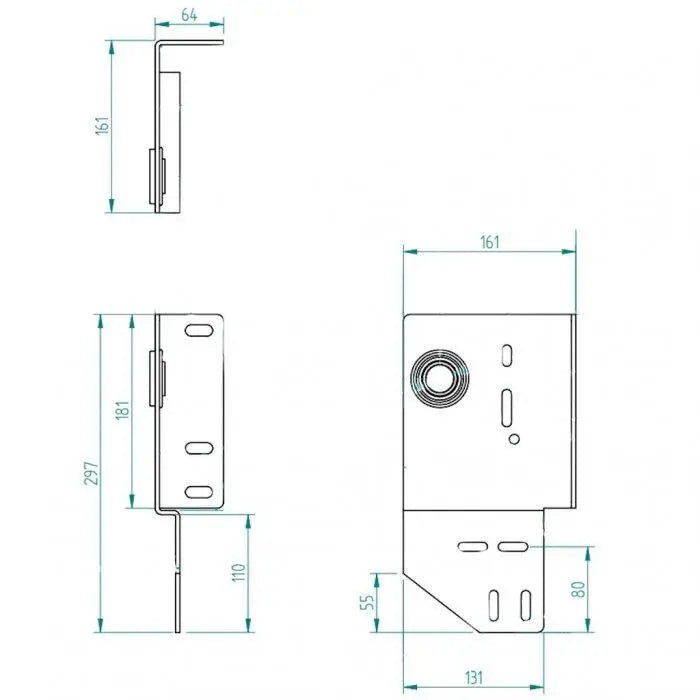

Gesloten lagerplaat 161×297 mm | met lager | rechts | 15 mm verspringing | 1"-as

De gesloten lagerplaat 3285 (rechts) is een robuust industrieel onderdeel voor de veilige bevestiging van C-profielen en de nauwkeurige lagering van 1"-assen. De verspringing van 15 mm zorgt voor een stevige verbinding met weinig spanning tussen horizontale en verticale rails – ideaal voor sectionaaldeuren die bedrijfsmatig worden gebruikt.

Technische gegevens

Artikelnr.:
3285
Garage / industrie:
Industrie (ERA-IND)
Lengte:
161 mm
Hoogte:
297 mm
Materiaal:
Verzinkt staal
Dikte:
4 mm
Astype:
1"-as (25,4 mm)
Verspringing:
15 mm
Hartmaat:
127 mm
Binnendiameter lager:
51,2 mm
Diepte:
64 mm
Zijde:
Rechts
Uitvoering:
Gesloten lagerplaat met geïntegreerd lager
Gewicht:
1,72 kg
Toepassingsgebied:
Industriedeuren & sectionaaldeuren met C-profielgeleiding

Voordelen & eigenschappen

  • Gesloten lagerplaat voor zware belasting met geïntegreerd lager
  • Verspringing van 15 mm voor een perfecte positionering van het C-profiel
  • Rechter uitvoering – duidelijke oriëntatie aan de binnenzijde van de deur
  • Verzinkt staal van 4 mm voor een hoog draagvermogen & bescherming tegen corrosie
  • Zorgt voor een stabiele, spelingsvrije verbinding tussen verticale en horizontale rails
  • Ideaal voor industrie- en sectionaaldeuren die bedrijfsmatig worden gebruikt
  • Tormeister 24 hecht veel waarde aan arbeidsveiligheid & betrouwbare onderdelen

Toepassing & montage

De lagerplaat 3285 wordt aan de rechterkant van de deurinstallatie toegepast en houdt het C-profiel op de juiste positie. Tegelijkertijd neemt het geïntegreerde lager de 1"-as op en zorgt het voor een stabiele, rustige lagering van de asconstructie.

De slimme instelling van 15 mm maakt een exacte uitlijning van horizontale en verticale rails mogelijk – bijzonder belangrijk om vervorming, schokken en een ongelijkmatige deurloop te voorkomen.

Veiligheidsaanwijzing: Werkzaamheden aan assen, lagerpunten en C-profielrails zijn veiligheidskritisch. Ze mogen alleen door opgeleide vakmensen worden uitgevoerd. Hoge voorspankrachten & belastingen → acuut risico op ongevallen en letsel bij onjuiste montage!

Praktijkvoorbeeld

In een werkplaats met een veelgebruikte sectionaaldeur werd de vervormde rechter lagerplaat vervangen door de lagerplaat 3285. Na de montage liep de deur duidelijk rustiger, was de C-profielgeleiding weer uitgelijnd en werd de belasting op de aandrijving en de as merkbaar verminderd.

FAQ

Is het lager al inbegrepen?

Ja, de lagerplaat wordt compleet met geïntegreerd lager geleverd en kan direct worden gemonteerd.

Waarom 15 mm verspringing?

De verspringing zorgt ervoor dat het C-profiel exact op zijn plaats zit en de rails spanningsvrij en stabiel worden verbonden.

Voor welke zijde is de lagerplaat geschikt?

Deze uitvoering is bedoeld voor de rechterkant van de deur (van binnenuit naar de deur gezien).

Bestel nu lagerplaat 3285

Bestel de gesloten lagerplaat 161×297 mm rechts – verzinkt, met lager en ideaal voor industriële sectionaaldeurinstallaties.

Technisch advies aanvragen
