Produktdetails

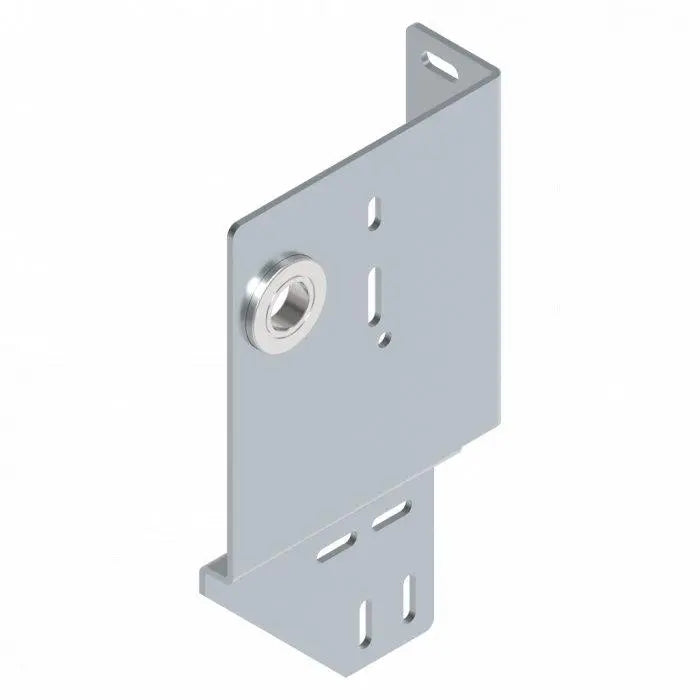

Gesloten lagerplaat 186×322 mm | met lager | rechts | 15 mm verspringing | 1"-as

De gesloten lagerplaat 3287 (rechts) is een industrieel onderdeel voor zware belasting voor de nauwkeurige bevestiging van C-profielen. Met geïntegreerd lager, 15 mm verspringing en een verzinkte staalconstructie van 4 mm zorgt ze voor maximale stabiliteit en een duurzame, veilige deurgeleiding.

Technische gegevens

Artikelnr.:
3287
Zijde:
Rechts
Lengte:
186 mm
Hoogte:
322 mm
Materiaal:
Verzinkt staal
Dikte:
4 mm
Asopname:
1" (25,4 mm)
Verspringing:
15 mm
Hartmaat:
152 mm
Diameter opening:
51,2 mm
Diepte:
64 mm
Uitvoering:
Gesloten met lager
Gewicht:
2,09 kg
Toepassingsgebied:
Industriedeuren, sectionaaldeuren, C-profielsystemen

Voordelen & eigenschappen

  • Met geïntegreerd lager → direct gebruiksklaar
  • 15 mm verspringing voor een nauwkeurige uitlijning van het C-profiel
  • Rechter uitvoering voor een duidelijke montagepositie
  • Sterke staalconstructie van 4 mm → geschikt voor zware belasting
  • Verzinkt voor maximale corrosiebestendigheid
  • Verbetert de stabiliteit & rustige loop van de geleiderails
  • Tormeister 24 garandeert industriële topkwaliteit & veiligheid

Toepassing & montage

De lagerplaat wordt gebruikt voor de stabiele bevestiging van C-profielen in industriële sectionaaldeuren. Het geïntegreerde lagerpunt geleidt de 1"-as veilig en ontlast de railconstructie, terwijl de verspringing van 15 mm een optimale uitlijning mogelijk maakt.

Veiligheidsaanwijzing: Werkzaamheden aan assen, lagers en geleidingssystemen mogen uitsluitend door gekwalificeerd personeel worden uitgevoerd. Hoge voorspankrachten = levensgevaar bij onjuiste montage!

Praktijkvoorbeeld

In een productiebedrijf werd de lagerplaat 3287 geplaatst ter vervanging van een vervormde C-profielplaat. Het resultaat: een rustigere deurloop, betere krachtverdeling en merkbaar minder trillingen tijdens het gebruik.

FAQ

Is een lager geïntegreerd?

Ja, deze versie wordt met lager geleverd.

Waarom 15 mm verspringing?

Zodat horizontale en verticale rails exact zijn uitgelijnd en stabiel worden verbonden.

Voor welke zijde is de lagerplaat bedoeld?

Voor de rechterkant (van binnenuit gezien).

Bestel nu lagerplaat 3287

Bestel de gesloten lagerplaat 186×322 mm rechts – verzinkt, met lager & perfect voor industriële sectionaaldeuren.

Technisch advies aanvragen
