Produktdetails

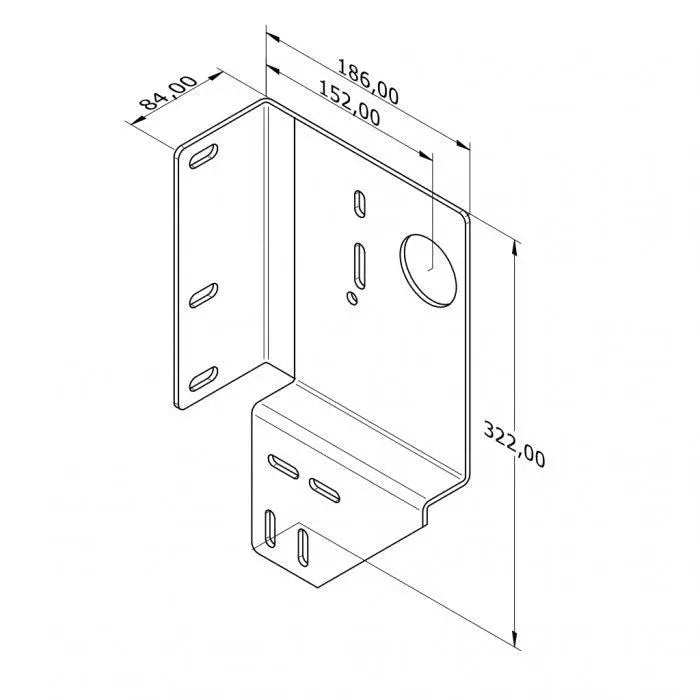

Gesloten lagerplaat 332×186 mm | 35 mm verspringing | rechts | verzinkt staal

De gesloten lagerplaat (art. 3261) is een robuust industrieel onderdeel voor de nauwkeurige bevestiging van C-profielen en voor een stabiele verbinding tussen horizontale en verticale rails. De constructie met een verspringing van 35 mm zorgt voor een optimale uitlijning en maximale belastbaarheid in sectionaaldeurinstallaties.

Technische gegevens

Artikelnr.:
3261
Toepassingsgebied:
Industrie / ERA-IND
Lengte:
332 mm
Breedte:
186 mm
Materiaal:
Verzinkt staal
Verspringing:
35 mm
Hartmaat:
152 mm
Diameter opening:
51,3 mm
Uitvoering:
Gesloten, zonder lager
Zijde:
Rechts
Gewicht:
2 kg
Compatibiliteit:
Voor gebruik met Ref. 3260

Voordelen & eigenschappen

  • Slimme constructie met een verspringing van 35 mm voor een perfecte positionering van het C-profiel
  • Gesloten, bijzonder stabiele uitvoering voor industriële installaties
  • Verzinkt staal beschermt betrouwbaar tegen corrosie
  • Rechter uitvoering – passend vanuit de binnenzijde van de deur gezien
  • Zorgt voor een sterke, spelingsvrije verbinding tussen verticale & horizontale rails
  • Compatibel met referentie 3260
  • Tormeister 24 garandeert geteste arbeidsveiligheid & industriële kwaliteit

Toepassing & montage

De gesloten lagerplaat wordt gebruikt om het C-profiel te bevestigen en vormt een dragende verbinding binnen het railsysteem. Dankzij de verspringing van 35 mm kunnen horizontale en verticale looprails optimaal worden uitgelijnd en duurzaam stabiel met elkaar worden verbonden.

Dankzij de massieve staalconstructie is de lagerplaat ideaal voor zware en veelgebruikte industriële sectionaaldeuren.

Veiligheidsaanwijzing: Werkzaamheden aan dragende samenstellingen zoals lagerplaten, C-profielverbindingen en railsystemen mogen uitsluitend door opgeleide vakmensen worden uitgevoerd. Onjuiste montage kan leiden tot structurele schade en ongevalsrisico's.

Praktijkvoorbeeld

In een industriehal werd de gesloten lagerplaat 3261 gebruikt om het C-profiel van de verticale geleiderail veilig met de horizontale rail te verbinden. Hierdoor werd de volledige deurconstructie gestabiliseerd en de deurloop aanzienlijk verbeterd.

FAQ

Waarom 35 mm verspringing?

De verspringing zorgt voor de correcte uitlijning van het C-profiel en garandeert een stabiele, krachtgesloten verbinding.

Is een lager inbegrepen?

Nee – de lagerplaat wordt zonder lager geleverd.

Voor welke zijde is de plaat geschikt?

Voor de rechterkant van de deur (gezien vanaf de binnenzijde van de deur).

Bestel nu de lagerplaat

Bestel de gesloten lagerplaat 332×186 mm | 35 mm verspringing | rechts – de perfecte keuze voor industriële sectionaaldeursystemen.

Technisch advies aanvragen
