Produktdetails

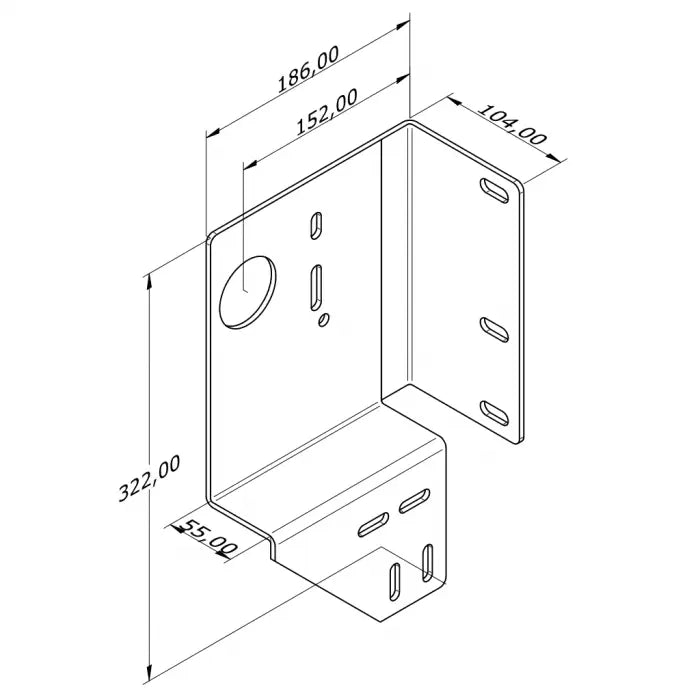

Gesloten lagerplaat 322×186 mm | zonder lager | links | 55 mm verspringing

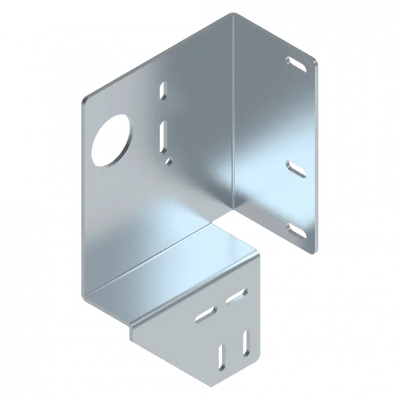

De gesloten lagerplaat 3262 (links) is een industrieel onderdeel voor zware belasting, bedoeld voor het exact vastzetten van C-profielen. Met een slimme verspringing van 55 mm zorgt ze voor maximale stabiliteit en een wrijvingsvaste verbinding tussen horizontale en verticale geleiderails. Ideaal in combinatie met Ref. 3263.

Technische gegevens

Artikelnr.:
3262
Zijde:
Links
Lengte:
322 mm
Breedte:
186 mm
Materiaal:
Verzinkt staal
Dikte:
5 mm
Verspringing:
55 mm
Hartmaat:
152 mm
Diameter opening:
51,3 mm
Toepassingsgebied:
Industriële sectionaaldeuren / C-profielconstructies
Gewicht:
2,0 kg
Uitvoering:
Gesloten, zonder lager
Compatibiliteit:
Voor gebruik met Ref. 3263

Voordelen & eigenschappen

  • Gesloten lagerplaat voor zware belasting in industriële railsystemen
  • 55 mm verspringing → perfecte uitlijning van de C-profielen
  • Massieve staalconstructie van 5 mm → hoog draagvermogen & extreme stabiliteit
  • Linker uitvoering voor een duidelijke montageoriëntatie
  • Het verzinkte oppervlak beschermt betrouwbaar tegen corrosie
  • Ideaal voor grote, zeer frequent gebruikte sectionaaldeuren
  • Te combineren met steunconsole Ref. 3263
  • Tormeister 24 staat voor geteste kwaliteit & arbeidsveiligheid

Toepassing & montage

De lagerplaat 3262 wordt gebruikt voor het vastzetten van C-profielen bij industriële sectionaaldeuren. De grote verspringing van 55 mm zorgt voor een wrijvingsvaste uitlijning van de railsystemen en voorkomt vervorming tijdens de deurloop.

Omdat deze versie zonder lager wordt geleverd, kan indien nodig afzonderlijk een passend lager worden gemonteerd – maximale flexibiliteit bij reparaties of speciale constructies.

Veiligheidsaanwijzing: Werkzaamheden aan geleiderails, C-profielen en aslagerpunten mogen uitsluitend door opgeleid vakpersoneel worden uitgevoerd. Hoge belastingen & voorspankrachten → acuut ongevalsrisico!

Praktijkvoorbeeld

In een logistieke hal werd de vervormde linker draagplaat vervangen door de lagerplaat 3262. Door de verspringing van 55 mm kon het railsysteem opnieuw perfect worden uitgelijnd, waardoor de deurloop rustiger werd en de slijtage aanzienlijk verminderde.

FAQ

Is een lager inbegrepen?

Nee. Deze versie wordt bewust zonder lager geleverd.

Waarom 55 mm verspringing?

De verspringing maakt een perfecte, spanningsvrije uitlijning van het C-profiel mogelijk.

Voor welke zijde is de plaat geschikt?

Voor de linkerkant van de deurinstallatie.

Bestel nu lagerplaat 3262

Bestel de gesloten lagerplaat 322×186 mm links – zonder lager, verzinkt en ideaal voor industriële C-profielsystemen.

Technisch advies aanvragen
