Produktdetails

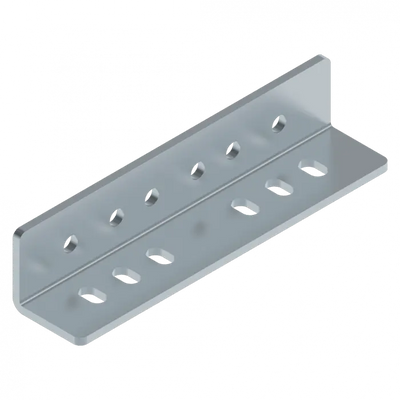

Sprintbeugel 230×50 mm | Ondersteuning voor veerpakket & as | Verzinkt staal

De Sprintbeugel (art. 3361) wordt boven de Sprint-zijlagerplaat 3360 gemonteerd en dient als stabiele ondersteuning voor het veerpakket en de as. Dankzij de verzinkte staalconstructie van 5 mm is ze perfect geschikt voor industriële sectionaaldeuren.

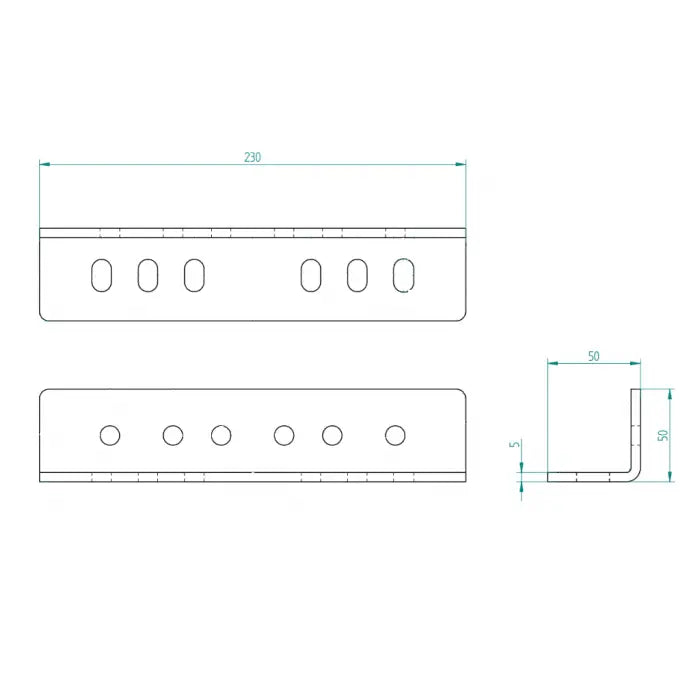

Technische gegevens

Artikelnr.:
3361
Compatibiliteit:
Montage op zijlagerplaat 3360
Toepassingsgebied:
Industrie / Sectionaaldeuren
Lengte:
230 mm
Breedte:
50 mm
Diepte:
50 mm
Dikte:
5 mm
Materiaal:
Verzinkt staal
Gewicht:
0.78 kg
Toepassing:
Ondersteuning voor veerpakket & as
Montagezijde:
Boven op zijlagerplaat 3360

Voordelen & eigenschappen

  • Stabiele beugel voor Sprint-systemen
  • Draagt het veerpakket en de as veilig en met weinig trillingen
  • Massieve staalconstructie van 5 mm voor industrieel gebruik
  • Verzinkt → hoge bescherming tegen corrosie & lange levensduur
  • Eenvoudige montage dankzij vastgelegde aansluitvlakken
  • Ideaal voor onderhoud, reparatie en het achteraf uitrusten van Sprint-systemen
  • Tormeister 24 kiest voor onderdelen die veiligheid & belastbaarheid garanderen

Toepassing & montage

De beugel wordt direct op de Sprint-zijlagerplaat (art. 3360) bevestigd en dient daar als dragend steunvlak voor de buis en het veerpakket. Dankzij de stabiele uitvoering wordt de volledige constructie veilig geleid en wordt het lagerpunt ontlast.

Veiligheidsaanwijzing: Werkzaamheden aan veerpakketten en assystemen behoren tot de gevaarlijkste werkzaamheden aan sectionaaldeuren. Alle montagewerkzaamheden mogen uitsluitend door gekwalificeerde vakmensen worden uitgevoerd. Levensgevaar bij onjuiste hantering!

Praktijkvoorbeeld

Bij een Sprint-sectionaaldeur moest het veerpakket worden gereviseerd. De nieuwe Sprintbeugel 3361 werd als ondersteuning gemonteerd en stabiliseerde de as direct. De deurloop werd rustiger, de lagerpunten werden ontlast en het onderhoud werd aanzienlijk eenvoudiger.

FAQ

Is de beugel absoluut noodzakelijk?

Ja, ze draagt de as en het veerpakket en is een integraal onderdeel van het Sprint-systeem.

Kan ze links of rechts worden gemonteerd?

Ja, de beugel zit *boven op de zijlagerplaat* en is niet aan een zijde gebonden.

Is de beugel compatibel met andere systemen?

Primair voor Sprint-systemen; gebruik in andere systemen wordt alleen aanbevolen na controle van de afmetingen.
