Produktdetails

Technische productgegevens

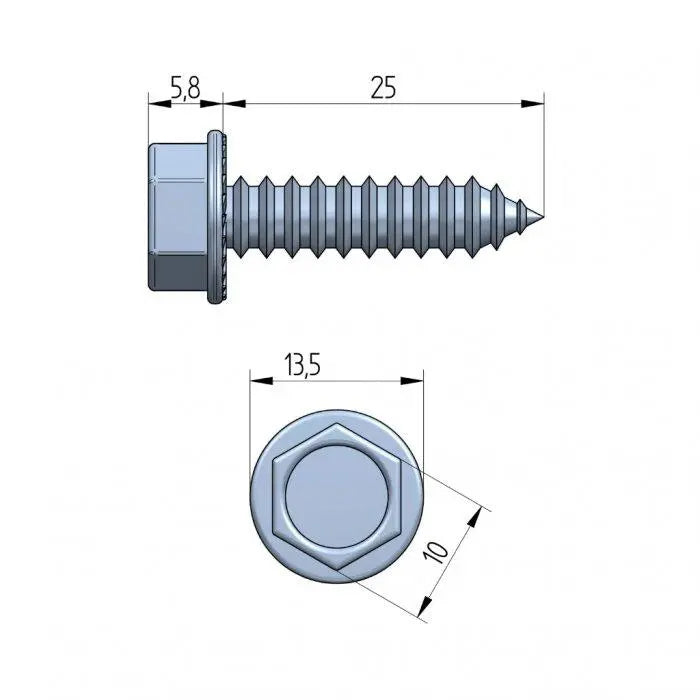

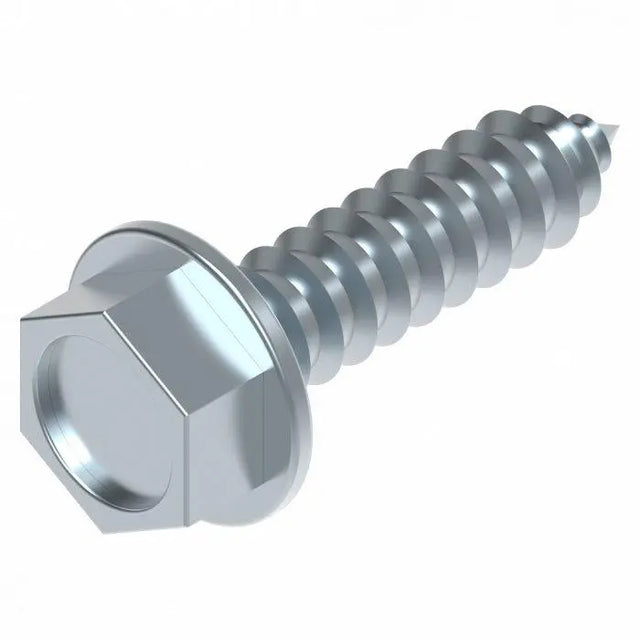

ConDoor-Torx-30-deurschroef Ø 6,3 × 25 mm met een kop van 10 mm volgens DIN 6928, artikelnummer van de fabrikant 3812.

Technische gegevens

Toepassingsgebied:
IND & RES
ERA-IND / ERA-RES:
ERA-IND & ERA-RES
Artikelnummer:
3812
Lengte:
25 mm
Diameter:
6,3 mm
Kopmaat:
10 mm
Aandrijving:
Torx 30
Norm:
DIN 6928
Max. aanhaalmoment:
21 Nm

Technische specificaties

  • Uitvoering van verzinkt staal.
  • Gewicht: 0,01 kg per stuk.
  • Alternatief artikelnummer: FlexiForce 1055BV.
  • Voor scharnierbevestiging aan traditionele panelen van 40 mm zonder vingerklembeveiliging.
  • Voor scharnierbevestiging aan traditionele panelen van 80 mm zonder vingerklembeveiliging.
  • Actieve aantallen in de shop: 100, 500, 1.000 of 2.000 stuks.

Toepassing & geschiktheid

Artikel 3812 is bedoeld voor het bevestigen van scharnieren aan traditionele panelen van 40 of 80 mm dik zonder vingerklembeveiliging. De keuze wordt bepaald door de specifieke deurbladconstructie en de bijbehorende montagehandleidingen.

Aanhaalmoment:
21 Nm is de aangegeven maximumwaarde. Een algemeen aanbevolen bereik van 8 tot 20 Nm is voor dit artikel niet aangegeven.

Gedocumenteerde systeemtoepassing

De schroef van 25 mm is gedocumenteerd in de montagestappen voor het deurblad van de ConDoor-systemen TS100 en SPRINT. Daarbij wordt afhankelijk van de constructie onderscheid gemaakt met de uitvoering van 16 mm.

FAQ – veelgestelde vragen

Is de uitvoering van 16 mm technisch uitwisselbaar?

Nee. De montagetekeningen maken afhankelijk van de constructie onderscheid tussen artikel 3814 met een lengte van 16 mm en artikel 3812 met een lengte van 25 mm.

Welke aantallen zijn originele fabrieksverpakkingen?

Een zak met 100 stuks en een doos met 2.000 stuks zijn de huidige ConDoor-verpakkingen. De aantallen 500 en 1.000 worden door de shop omgepakt.

Is er een goedkeuring voor buitengebruik aangegeven?

Nee. De verzinkte uitvoering is bevestigd; een afzonderlijke goedkeuring voor buitengebruik of een corrosiviteitsklasse is niet aangegeven.

Technische keuzecriteria

Bij de keuze zijn de diameter van 6,3 mm, de lengte van 25 mm, Torx 30, de kopmaat van 10 mm en de specifieke deurbladconstructie bepalend.
