Deur werkt alleen in dodemanstand? Controleer spiraalkabel & DW-contact.
Als uw industriële deur niet meer automatisch sluit, voortdurend veiligheidsfouten meldt of de pneumatische sluitrand niet wordt gedetecteerd, dan is er vaak een probleem in de signaaloverdracht tussen deurblad en besturing.
Bekijk GFA spiraalkabel & DW-contactInhoud van deze pagina ↓
- Waarom een verstoord veiligheidscircuit onmiddellijk serieus wordt
- Wat gebeurt er als u doorgaat?
- Typische fouten bij spiraalkabel & DW-contact
- De oplossing: GFA set spiraalkabel & DW-contact
- Uw voordelen met Tormeister24
- Praktijkvoorbeeld: Deur sluit alleen met ingedrukte knop
- Technische details begrijpelijk uitgelegd
- Welke onderdelen moeten ook gecontroleerd worden?
- Bezwaren eerlijk beantwoord
- Veelgestelde vragen
Als de deur alleen nog in dodemanstand werkt, beschermt het systeem zichzelf
Een industriële deur werkt normaal gesproken comfortabel en automatisch. Als deze plotseling alleen nog werkt zolang de knop ingedrukt blijft, is dat geen toeval.
Vaak detecteert de besturing een probleem in het veiligheidscircuit. De sluitrand wordt niet goed gedetecteerd, het signaal komt niet aan of de verbinding van het bewegende deurblad naar de besturing is verstoord.
Bij pneumatische sluitrandbeveiligingen zijn twee onderdelen bijzonder belangrijk: de spiraalkabel en het DW-contact. Beide moeten betrouwbaar werken, zodat de besturing een correct veiligheidssignaal ontvangt.
Veiligheidscircuit verstoord
De besturing detecteert de sluitrand niet betrouwbaar en staat daarom geen normale automatische werking toe.
Signaaloverdracht onderbroken
Een beschadigde spiraalkabel of slecht stekkercontact kan het signaal van het deurblad naar de besturing verstoren.
DW-contact reageert niet goed
Bij een pneumatische sluitrand moet het drukgolfcontact betrouwbaar detecteren of de rand is geactiveerd.
Wat gebeurt er als u doorwerkt met een verstoorde sluitrand?
Veel gebruikers accepteren de dodemanstand in eerste instantie. De deur werkt immers nog. Maar dit is precies gevaarlijk en duur.
De bediener moet constant drukken. Het proces wordt langzamer. Heftruckchauffeurs en medewerkers verliezen tijd. En de oorzaak blijft onopgelost.
De typische gevolgen
De besturing blijft fouten melden. De deur wordt onbetrouwbaar. De sluitrand blijft onduidelijk. Kabels kunnen verder beschadigd raken. In het ergste geval wordt er geïmproviseerd of overbrugd – en precies dat mag niet gebeuren bij veiligheidstechniek.
De betere weg
Controleer het storingsbeeld, controleer de spiraalkabel, test het DW-contact, bekijk de stekkerverbindingen en vervang bij GFA-TS-besturingen gericht de passende set.
De 7 meest voorkomende fouten bij spiraalkabel & DW-contact
Fout 1: De aandrijving verdenken
Als de deur alleen in dodemanstand werkt, is de motor niet automatisch defect. Vaak ligt de oorzaak in de veiligheidsketting.
Fout 2: Alleen het DW-contact vervangen
Als de spiraalkabel beschadigd is, blijft de fout bestaan ondanks een nieuw contact. Signaalgever en leiding moeten samen worden gecontroleerd.
Fout 3: Alleen de kabel vervangen
Als het DW-contact niet meer betrouwbaar schakelt, levert een nieuwe spiraalkabel alleen geen stabiele functie op.
Fout 4: Optische en pneumatische systemen door elkaar halen
OSE-optosensoren en pneumatische drukgolf-sluitranden werken verschillend. Het reserveonderdeel moet passen bij het bestaande systeem.
Fout 5: Stekkerverbindingen negeren
Gecorrodeerde, losse of verkeerd aangesloten verbindingen veroorzaken vaak dezelfde symptomen als een defect onderdeel.
Fout 6: Veiligheidscircuit overbruggen
Dit is geen reparatie. Een overbrugd veiligheidscircuit kan personen, voertuigen en goederen in gevaar brengen.
Fout 7: Bestellen zonder besturingsgegevens
GFA TS 970, TS 971, TS 981 of een andere besturing? Dat moet duidelijk zijn. Foto's van de schakelkast en het aansluitgebied besparen tijd.
Laat het storingsbeeld controlerenDe oplossing: GFA set spiraalkabel & DW-contact

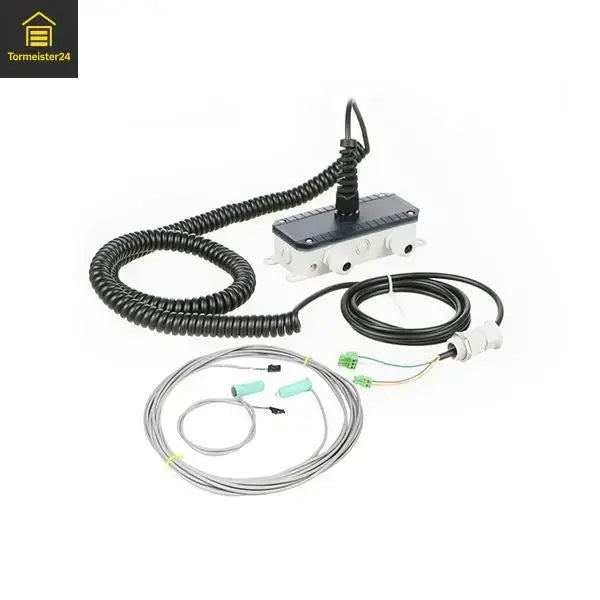

De GFA set spiraalkabel & DW-contact is een passende vervangingsoplossing voor GFA TS-schakelkasten met pneumatische sluitrandbeveiliging.
De set combineert de flexibele signaaloverdracht via de spiraalkabel met een DW-contact voor de evaluatie van de pneumatische sluitrand. Juist deze combinatie is cruciaal als het veiligheidssignaal niet meer betrouwbaar bij de besturing aankomt.
Spiraalkabel + DW-contact
Beide kritische onderdelen worden samen vervangen. Dit vermindert het zoeken naar fouten en het risico op afzonderlijke onderdelen.
Voor GFA TS-schakelkasten
Ontworpen voor passende GFA besturingen en pneumatische sluitrandbeveiligingen.
Stekkerverbinding
Veilige en snelle verbinding als de bestaande installatie bij de set past.
Betrouwbare signaaldetectie
Het DW-contact ondersteunt de evaluatie van de druk golf aan de sluitrand.
Waarom Tormeister24 hier de betere beslissing is
Bij veiligheidstechniek voor industriële deuren telt niet alleen het reserveonderdeel. Het is cruciaal of het onderdeel past bij de besturing, de sluitrand en de bestaande aansluitlogica.
Vakhandel in plaats van gokken
Tormeister24 helpt bij de classificatie van GFA-besturing, pneumatische sluitrand, spiraalkabel en DW-contact.
Set in plaats van chaos met losse onderdelen
Als leiding en contact samen kritisch zijn, bespaart een set tijd, navragen en miskopen.
Veiligheidsketting compleet doordenken
Sluitrand, spiraalkabel, DW-contact, lichtscherm, slapkabelschakelaar en besturing moeten samen worden gecontroleerd.
Sneller weer in automatische modus
Een goed functionerend veiligheidscircuit is de basis om ervoor te zorgen dat de deur niet permanent in dodemanstand blijft.
Praktijkvoorbeeld: De deur sluit alleen nog met ingedrukte knop
Een bedrijf gebruikt een industriële sectionaaldeur met GFA-TS-besturing en pneumatische sluitrand. 's Ochtends valt op: de deur opent, maar bij het sluiten werkt deze alleen nog in dodemanstand.
Het eerste vermoeden
“De besturing is defect.” Dat kan zijn, maar het is niet de meest voorkomende reden. Vaak blokkeert de besturing de automatische werking omdat een veiligheidssignaal ontbreekt.
De controle
De spiraalkabel vertoont schuurplekken. Het DW-contact reageert niet meer betrouwbaar. Bij het bewegen van het deurblad treedt de fout sporadisch op.
De verkeerde weg
Het veiligheidscircuit overbruggen of alleen de knop ingedrukt houden. Dit vertraagt de werking en laat de oorzaak bestaan.
De juiste weg
Spiraalkabel en DW-contact als set vervangen, stekkerverbindingen controleren en daarna de sluitrand en de reactie van de besturing vakkundig testen.
Technische details slim uitgelegd
De technische gegevens zijn belangrijk, omdat pneumatische sluitrandbeveiligingen anders werken dan optische systemen.
| Kenmerk | Wat het betekent | Waarom het belangrijk is |
|---|---|---|
| Producttype | Set van spiraalkabel en DW-contact | Vervangt twee centrale componenten van de signaaloverdracht en druk golf evaluatie. |
| Toepassingsgebied | Pneumatische sluitrandbeveiliging | Geschikt voor drukgolfsystemen, niet voor elke optische sluitrand. |
| Compatibiliteit | GFA TS-schakelkasten | Belangrijk voor de juiste aansluiting op bestaande GFA-besturingen. |
| Aansluiting | Stekkerverbinding | Snellere en veiligere verbinding bij een passende installatie. |
| Functie spiraalkabel | Flexibele signaaloverdracht | Overdraagt signalen van het beweegbare deurblad naar de vaste besturing. |
| Functie DW-contact | Druk golf signaaldetectie | Evalueert de pneumatische sluitrand en meldt activering aan de besturing. |
| Typische fout | Dodemanstand / veiligheidsfout | Als de besturing de sluitrand niet detecteert, wordt automatische werking vaak geblokkeerd. |
| Montage | Vakkundige installatie vereist | Na vervanging moeten de sluitrand, het signaalpad en de reactie van de besturing worden gecontroleerd. |
Welke onderdelen moet u direct meenemen in de controle?
Als de deur alleen in dodemanstand werkt, kan de oorzaak op meerdere plaatsen liggen. Dit overzicht helpt bij een snelle classificatie.
| Situatie | Aanbevolen oplossing | Directe link |
|---|---|---|
| GFA TS-besturing met pneumatische sluitrand, spiraalkabel of DW-contact opvallend | GFA Set spiraalkabel & DW-contact | Naar het hoofdproduct |
| Universele optische sluitrandbeveiligingsset gezocht | Optosensor sluitrandbeveiligingsset compleet | Bekijk Optosensor-set |
| Alle optosensoren en sluitrandbeveiligingen vergelijken | Categorie Optosensoren & Sluitrandbeveiliging | Bekijk categorie |
| GFA besturing TS 970 N vervangen | GFA TS 970 N 400V | Bekijk TS 970 N |
| Kabelspanning activeert veiligheidscircuit | Slapkabelschakelaar | Kabelbreukschakelaars bekijken |
| Poortbereik extra optisch beveiligen | Lichtschermen voor poorten & deuren | Lichtschermen bekijken |
| Groot poortbereik beveiligen in plaats van één lijn | Marantec GridScan/Pro 1.960 lichtroosters | Lichtroosters bekijken |
| Poort loopt mechanisch luid of zwaar | Kogellager looprollen | Looprollen bekijken |
| Onzeker bij pneumatisch of optisch, GFA of externe besturing | Technisch advies door Tormeister24 | Foto's verzenden & advies krijgen |
Veelgestelde bezwaren – direct beantwoord
„De poort werkt toch nog.“
Alleen in dodemansbedrijf rijden is geen normale toestand. Het geeft aan dat het systeem een veiligheidsprobleem detecteert.
„We vervangen alleen de kabel.“
Als het DW-contact ook zwak of beschadigd is, blijft de storing bestaan. Daarom de set en het gehele systeem controleren.
„Misschien is de besturing defect.“
Mogelijk. Maar eerst moet de veiligheidscircuit worden gecontroleerd. Zeer vaak ligt de fout bij de sluitlijst, spiraalkabel, contact of stekkeraansluiting.
„Kan dat overbrugd worden?“
Nee. Veiligheidsvoorzieningen overbruggen is gevaarlijk en geen vakkundige reparatie.
Veiligheidsupdate 2026: Kleine signaalleidingen bepalen de hele poortwerking
Bij industriepoorten wordt vaak eerst aan grote componenten gedacht: aandrijving, besturing, poortblad, veer-as.
In de praktijk stoppen echter vaak kleine componenten de werking: spiraalkabel, aansluitdoos, DW-contact, kabelbreukschakelaar of stekkeraansluiting.
Precies daarom is een grondige foutopsporing de moeite waard. Wie de veiligheidsketen volledig controleert, bespaart onnodige vervangingen van de besturing en brengt de poort sneller weer in automatische werking.
FAQ: GFA spiraalkabel & DW-contact
Wat doet een DW-contact aan de pneumatische sluitlijst?
Het DW-contact evalueert de drukgolf die ontstaat wanneer de pneumatische sluitlijst wordt geactiveerd. Dit signaal wordt doorgestuurd naar de besturing.
Waarvoor dient de spiraalkabel aan de industriepoort?
De spiraalkabel verzendt signalen van het beweegbare poortblad naar de vast gemonteerde besturing. Deze moet flexibel zijn en de poortbeweging betrouwbaar volgen.
Waarom werkt mijn poort alleen nog in dodemansbedrijf?
Vaak detecteert de besturing een fout in het veiligheidscircuit. De oorzaak kan de sluitlijst, DW-contact, spiraalkabel, lichtscherm, kabelbreukschakelaar of besturing zijn.
Past de GFA set op elke sluitlijst?
Nee. De set is bedoeld voor GFA TS-besturingskasten en pneumatische sluitlijstbeveiligingen. Optische systemen vereisen andere componenten.
Wat is het verschil tussen een pneumatische en optische sluitlijst?
Een pneumatische sluitlijst werkt met een drukgolf en DW-contact. Een optische sluitlijst werkt met optische sensoren en een lichtsignaal in het profiel.
Kan ik alleen het DW-contact vervangen?
Dat is mogelijk als alleen het contact defect is. Als de spiraalkabel beschadigd is of de lijn sporadisch uitvalt, is een set vaak zinvoller.
Hoe herken ik een defecte spiraalkabel?
Aanwijzingen zijn schuurplekken, knikken, aderbreuk, sporadische fouten bij poortbeweging, losse stekkers of veiligheidsfouten die alleen in bepaalde poortposities optreden.
Moet na vervanging de sluitlijst worden gecontroleerd?
Ja. Na elke vervanging in het veiligheidscircuit moet de functie van de sluitlijst en de reactie van de besturing vakkundig worden gecontroleerd.
Kan ik het veiligheidscircuit als test overbruggen?
Nee. Overbruggen is geen reparatie en kan gevaarlijk zijn. Veiligheidsvoorzieningen moeten werken, niet omzeild worden.
Welke foto's heeft Tormeister24 nodig voor advies?
Handig zijn foto's van de GFA-besturing, typeplaatje, sluitlijst, spiraalkabel, DW-contact, stekkeraansluitingen, aansluitdoos en foutmelding.
Poort werkt alleen nog in dodemansbedrijf? Dan niet verder improviseren.
Bestel nu de GFA set van spiraalkabel & DW-contact – of stuur foto's van uw installatie voor een duidelijk advies van Tormeister24.
Nu GFA set bestellenFoto's verzenden & advies krijgen
