Spiraalkabel aan industriële poort defect? Waarom de poort alleen nog in dodemansbediening rijdt
Als een sectionaalpoort of industriële poort plotseling stopt, alleen nog met ingedrukte knop rijdt of de sluitrand niet wordt herkend, ligt de oorzaak vaak niet bij de aandrijving – maar bij het spiraalkabel, de poortblad-aansluitdoos of de verbinding met de veiligheidsvoorziening.
Inhoud van deze pagina ↓
- Waarom het spiraalkabel zo belangrijk is
- Typische storingen aan de poort
- Veelvoorkomende miskopen bij spiraalkabels
- De juiste oplossing: Kabel, doos en veiligheid samen controleren
- Welk spiraalkabel past?
- Praktijkvoorbeeld uit de hal
- Technische details eenvoudig uitgelegd
- Accessoires direct meedenken
- FAQ over spiraalkabels aan industriële poorten

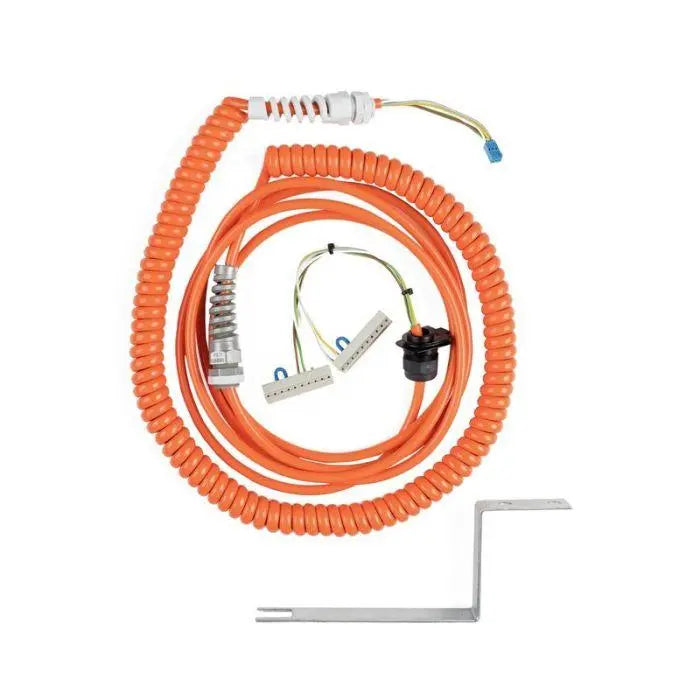

Het spiraalkabel is de beweegbare verbinding tussen poortblad en besturing
Bij veel industriële en sectionaalpoorten bevindt de veiligheidstechniek zich op het beweegbare poortblad. Hiertoe behoren bijvoorbeeld optosensoren, contactlijsten, drukgolfsystemen, slapkabelschakelaars of loopdeurcontacten.
Deze signalen moeten betrouwbaar de poortbesturing bereiken. Precies daarvoor dient het spiraalkabel.
Het beweegt bij elke poortcyclus mee. Het strekt zich uit, trekt weer samen, hangt vrij in het bewegingsbereik en brengt desondanks veiligheidsrelevante signalen over.
Als dit kabel beschadigd, te kort, te lang, verkeerd geleid of intern gebroken is, lijkt vaak de hele poortinstallatie defect.
Typische symptomen: Zo manifesteert een defect spiraalkabel zich
Een spiraalkabel valt zelden onmiddellijk volledig uit. Vaak begint het met sporadische storingen die moeilijk te duiden zijn.
Poort rijdt alleen in dodemansbediening
De besturing vertrouwt het veiligheidssignaal niet meer. Automatisch rijden wordt geblokkeerd.
Fout treedt slechts af en toe op
Bij kabelbreuk binnenin kan de fout alleen optreden bij een bepaalde poortstand of beweging.
Poort stopt vlak voor de grond
De sluitrandbeveiliging wordt niet goed herkend of wordt schijnbaar zonder obstakel geactiveerd.
Optosensor wordt verdacht
Vaak wordt eerst de sensor vervangen. Als het kabel defect is, blijft de fout bestaan.
Het cruciale punt: Een beschadigd spiraalkabel kan lijken op een defecte sensor, een defecte sluitrand of een defecte besturing. Daarom loont een grondige controle.
De meest voorkomende fouten bij de aankoop van een spiraalkabel
Een spiraalkabel moet passen bij de poorthoogte, besturing, aansluitdoos en veiligheidsvoorziening. Alleen "een willekeurig 5-aderig kabel" is niet voldoende.
| Fout | Wat gebeurt er? | Betere oplossing |
|---|---|---|
| Te korte lengte kiezen | Het kabel wordt bij geopende poort sterk getrokken en breekt sneller. | Poorthoogte en maximale uittreklengte correct controleren. |
| Te lange lengte kiezen | Het kabel zakt door, raakt verward of schuurt in het poortgebied. | Lengte passend bij de poorthoogte kiezen en beugel correct plaatsen. |
| 5 × 0,25 mm² en 5 × 0,5 mm² verwisselen | Doorsnede en toepassing passen niet bij de bestaande installatie. | Oud kabel en productgegevens nauwkeurig vergelijken. |
| Steekbaar en conventioneel verwisselen | Het kabel past niet op de poortblad-aansluitdoos of besturing. | Stekker, klemmen en aansluitdoos vooraf fotograferen. |
| Beugel vergeten | Het spiraalkabel hangt ongunstig en kan verward raken. | Passende beugel/houder voor spiraalkabel direct controleren. |
| Alleen het kabel vervangen | De fout blijft, als de aansluitdoos, optosensor of sluitrand defect zijn. | Spiraalkabel, aansluitdoos en veiligheidsvoorziening gezamenlijk controleren. |
De juiste oplossing: Spiraalkabel, poortblad-aansluitdoos en sluitrand samen overwegen
Als een industriële poort veiligheidsfouten meldt, is zelden slechts één onderdeel te bekijken.
Het signaal ontstaat aan de sluitrand of de sensor. Het loopt via de aansluitdoos, het spiraalkabel en de besturing. Als er ergens in deze keten een probleem zit, blokkeert de installatie.
Daarom is de beste oplossing: niet blindelings vervangen, maar de verbindingsketen grondig controleren.
1. Sluitrand controleren
Is de contactlijst beschadigd? Zitten de optosensoren goed vast? Is het rubberprofiel in orde?
2. Aansluitdoos controleren
Is er vocht, losse klemmen, gebroken bussen of beschadigde printplaten zichtbaar?
3. Spiraalkabel controleren
Zijn er knikken, schuurplekken, trekbelasting, breuken of sporadische storingen?
4. Besturing controleren
Wordt OSE, 8,2 kΩ of een ander veiligheidscircuit correct geëvalueerd?
Uw poort meldt veiligheidsfouten of rijdt alleen nog in dodemansbediening?
Controleer het spiraalkabel, de aansluitdoos en de sluitrandbeveiliging direct samen.
Spiraalkabels & aansluitdozen bekijkenSluitrandbeveiliging bekijken
Vraag vakadvies aan
Welk spiraalkabel past bij uw industriële poort?
Het volgende overzicht helpt bij de snelle voorselectie. De poorthoogte, aandrijvingstype, aansluitdoos, stekker en veiligheidssysteem zijn doorslaggevend.
| Situatie | Aanbevolen oplossing | Waarom passend? | Direct bekijken |
|---|---|---|---|
| Kleinere poorthoogtes met Marantec poortblad-aansluitdoos | Marantec spiraalkabel 5 × 0,25 mm² – 1,6 m | Met stekker voor poortblad-aansluitdoos en spiraallengte 800–3.200 mm. | 1,6 m kabel bekijken |
| Middelgrote poortinstallaties met 5 × 0,25 mm² | Marantec spiraalkabel 5 × 0,25 mm² – 3 m | Geschikt als er meer kabellengte naar de besturing nodig is. | 3 m kabel bekijken |
| Langere kabel naar besturing nodig | Marantec spiraalkabel 5 × 0,25 mm² – 5 m | Voor grotere kabeltrajecten tussen besturing en poortblad-aansluitdoos. | 5 m kabel bekijken |
| Marantec installatie met hogere aderdiameter | Marantec spiraalkabel 5 × 0,5 mm² – 3 m | Voor toepassingen waarbij 5 × 0,5 mm² nodig is. | 5 × 0,5 mm² bekijken |
| Pro-Line CND1, gemiddelde poorthoogte | Pro-Line CND1 spiraalkabel 3 m | Voor OPTO-sensoren / contactlijst inclusief weerstand en gemiddelde poorthoogtes. | Pro-Line 3 m bekijken |
| Pro-Line CND1, hoge poorten | Pro-Line CND1 spiraalkabel 5 m | Compleet set met 2 aansluitdozen, 5 m spiraalkabel en beugel voor hoge poorten. | Pro-Line 5 m bekijken |
| Spiraalkabel hangt ongunstig of raakt verward | Pro-Line beugel / houder voor spiraalkabel | Beugel voor veilige geleiding van het spiraalkabel in het poorttraject. | Beugel bekijken |
| Aansluitdoos OSE / 8,2 kΩ moet worden vervangen | Marantec poortblad-aansluitdoos OSE/8,2 kΩ | Met ingangen voor contactlijsten, optosensoren, slapkabelschakelaars en loopdeurcontacten. | Aansluitdoos bekijken |
Praktijkvoorbeeld: De poort rijdt alleen nog met ingedrukte knop
Een opslagbedrijf gebruikt een industriële sectionaalpoort bij de goederenuitgang. De poort opent normaal, maar bij het sluiten werkt de automatische bediening niet meer. Alleen met ingedrukte knop sluit deze langzaam.
Het eerste vermoeden: optosensor defect. Daarna wordt de sluitrand verdacht. Maar de fout treedt slechts af en toe op – vooral als de poort in een bepaalde positie staat.
Bij controle blijkt: Het spiraalkabel is op een plek geknikt en heeft intern een los contact. Afhankelijk van de poortstand wordt het veiligheidssignaal onderbroken.
Na het vervangen van het passende spiraalkabel en de correcte geleiding via een beugel werkt de sluitrandbeveiliging weer betrouwbaar. De automatische bediening is weer mogelijk.
Voorheen
Dodemansbediening, sporadische veiligheidsfout, onnodige probleemoplossing aan sensor en besturing.
Nadien
Passend spiraalkabel, stabiele signaaloverdracht, veilige sluitrand en betrouwbare poortbediening.
Technische details eenvoudig uitgelegd
Bij spiraalkabels lijken veel specificaties klein. In de praktijk bepalen ze of het kabel past of opnieuw problemen veroorzaakt.
| Term | Wat betekent dit? | Waarom belangrijk? |
|---|---|---|
| Aantal aders | Bijvoorbeeld 5 aders in het kabel. | De aanwezige veiligheidstechniek heeft het juiste aantal leidingen nodig. |
| Aderdoorsnede | Bijvoorbeeld 0,25 mm² of 0,5 mm². | Moet passen bij de toepassing, besturing en bestaande bedrading. |
| Spiraallengte | Het werkbereik waarin de spiraalkabel in- en uitschuift. | Te kort belast de kabel. Te lang leidt tot doorhangen en schuren. |
| Plug-in | Kabel heeft passende connectoren voor aansluitdoos of besturing. | Vermindert aansluitinspanning en voorkomt klemfouten. |
| Conventioneel | Kabel wordt direct via klemmen aangesloten. | Belangrijk bij oudere of klassiek bedrade installaties. |
| Deurblad-aansluitdoos | Overdrachtspunt voor veiligheidssignalen op het beweegbare deurblad. | Hier komen sluitrand, loopdeurcontact, slapkabeldetector en spiraalkabel samen. |
| OSE | Optische veiligheidsvoorziening. | Belangrijk bij optosensor-sluitrandbeveiligingen. |
| 8,2 kΩ | Weerstandsevaluatie bij contactlijsten of veiligheidscircuits. | De besturing moet precies deze evaluatie ondersteunen. |
Wanneer volstaat een nieuwe spiraalkabel – en wanneer heeft u meer nodig?
Een nieuwe spiraalkabel is vaak de juiste oplossing. Maar hij mag niet blindelings worden vervangen.
Spiraalkabel volstaat
Als er zichtbare knikken, breuken, schuurplekken of een meetbare kabelbreuk aanwezig zijn.
Aansluitdoos nodig
Als vocht, gebroken bussen, losse klemmen of printplaatproblemen zichtbaar zijn.
Optosensor nodig
Als zender of ontvanger van de sluitrand zelf defect of vervuild zijn.
Besturing controleren
Als kabel en sensor correct werken, maar de besturing het signaal niet evalueert.
Bezwaren vóór aankoop – duidelijk beantwoord
„De kabel ziet er nog goed uit.“
Een interne kabelbreuk is van buitenaf vaak niet zichtbaar. Vooral sporadische fouten duiden hierop.
„Ik vervang eerst de optosensor.“
Kan juist zijn. Maar als het signaal via een beschadigde spiraalkabel loopt, blijft de fout bestaan.
„Een langere kabel is vast beter.“
Niet automatisch. Een te lange kabel hangt door, schuurt of kan verstrikt raken.
„Conventioneel of plug-in maakt niet uit.“
Nee. Aansluitdoos en besturing bepalen welk type aansluiting past.
„We sluiten het snel zelf aan.“
Bij veiligheidsrelevante aansluitingen kan een fout de deurfunctie en veiligheid beïnvloeden.
„Dat doen we later.“
Elke dag met dodemanbediening kost tijd en toont aan: de veiligheidsketen werkt niet correct.
Denk direct aan accessoires: de verbindingsketen moet compleet functioneren
Een spiraalkabel is slechts een deel van het veiligheidscircuit. Wanneer u deze controleert, moet u direct aangrenzende onderdelen mee controleren.
Deurblad-aansluitdozen
Het overdrachtspunt voor optosensor, contactlijst, slapkabeldetector en loopdeurcontact.
Aansluitdoos bekijken
Optosensoren
Belangrijk voor de optische sluitrandbeveiliging bij sectionaal- en industriële deuren.
Optosensoren bekijken
Contactlijsten
Elektrische veiligheidscontactlijsten voor bewaakte sluitranden.
8,2-kΩ-contactlijst bekijken
Drukbalsystemen
Alternatieve veiligheidsoplossing voor bepaalde sectionaaldeuren en bestaande installaties.
ForcePSE DW Kit bekijken
Deurbesturingen
Als de evaluatie van OSE, 8,2 kΩ of veiligheidscircuits niet meer betrouwbaar is.
Deurbesturingen bekijken
Lichtschermen
Extra obstakeldetectie in het deurgebied.
Lichtschermen bekijken
Waarom Tormeister24 de juiste keuze is voor spiraalkabels
Bij spiraalkabels telt de nauwkeurigheid. Een verkeerde kabel veroorzaakt verdere veiligheidsfouten, montageproblemen en stilstandtijden.
Tormeister24 is een gespecialiseerde dealer voor deuren, aandrijvingen, besturingen, veiligheidstechniek en reserveonderdelen. Juist dat is belangrijk bij spiraalkabels: kabel, aansluitdoos, sluitrand en besturing moeten bij elkaar passen.
Passende selectie
Marantec, Pro-Line, Universeel, aansluitdozen, beugels en verbindingskabels in één productwereld.
Vakkundig advies in plaats van een miskoop
Met een foto van de kabel, aansluitdoos en besturing kan de passende oplossing snel worden afgebakend.
Veiligheidsketen in zicht
Niet alleen de kabel vervangen, maar de sluitrand, doos, sensor en besturing gezamenlijk begrijpen.
Uw aankoopbeslissing in 5 stappen
Zo vindt u snel de juiste spiraalkabel of aansluitaccessoires:
1. Foutbeeld controleren
Dodemanbediening, sporadische fout, stop vlak voor de grond of veiligheidsmelding?
2. Deurhoogte opmeten
De deurhoogte bepaalt de juiste kabel- en spiraallengte.
3. Aansluitmethode bepalen
Plug-in of conventioneel? Stekkers, klemmen en aansluitdoos fotograferen.
4. Veiligheidssysteem ophelderen
OSE, 8,2 kΩ, drukgolf, optosensor of contactlijst?
5. Passende oplossing bestellen
Begin bij Spiraalkabel & aansluitdozen of stuur foto's voor vakkundig advies.
FAQ: Spiraalkabel bij industriële deuren
Waarvoor heeft een industriële deur een spiraalkabel nodig?
De spiraalkabel draagt signalen over van het beweegbare deurblad naar de besturing. Hiertoe behoren vaak sluitrandbeveiliging, optosensoren, contactlijsten, loopdeurcontacten of slapkabeldetectoren.
Hoe herken ik een defecte spiraalkabel?
Typische tekenen zijn dodemanbediening, sporadische veiligheidsfouten, stop vlak voor de grond, fouten afhankelijk van de deurpositie of zichtbare knikken en schuurplekken.
Kan een defecte spiraalkabel werken als een defecte optosensor?
Ja. Als het signaal van de optosensor via een beschadigde kabel loopt, kan de besturing de sensor niet betrouwbaar herkennen.
Welke lengte heb ik nodig?
Dit hangt af van de deurhoogte, kabelweg, montagepunt en maximale uitschuiflengte. Een te korte kabel wordt belast, een te lange kabel kan doorhangen of schuren.
Wat is het verschil tussen 5 × 0,25 mm² en 5 × 0,5 mm²?
Dit is de aderdoorsnede. Deze moet passen bij de bestaande installatie, besturing en toepassing. Vergelijk daarom altijd de oude kabel en de productgegevens.
Wat betekent plug-in spiraalkabel?
Een plug-in spiraalkabel heeft passende stekkerverbindingen voor de deurblad-aansluitdoos of besturing. Dit vermindert de aansluitinspanning en helpt bedradingsfouten te voorkomen.
Wanneer heb ik een deurblad-aansluitdoos nodig?
Als de veiligheidssignalen op het deurblad correct moeten worden verzameld en via de spiraalkabel naar de besturing moeten worden geleid. Vooral relevant bij OSE, 8,2 kΩ, slapkabeldetector of loopdeurcontact.
Kan ik de spiraalkabel zelf vervangen?
Bij veiligheidsrelevante deursystemen moet de vervanging vakkundig gebeuren. Onjuiste bedrading kan veiligheidsfuncties en de deurwerking beïnvloeden.
Welke producten moet ik aanvullend controleren?
Controleer de deurblad-aansluitdoos, optosensor, contactlijst, drukgolfsysteem, lichtscherm, deurbesturing en beugel voor de spiraalkabel.
Hoe vermijd ik een miskoop?
Fotografeer de oude spiraalkabel, stekkers, aansluitdoos, besturing, sluitrand en typeplaatje. Noteer de deurhoogte, het veiligheidssysteem en de aansluitmethode. Bij twijfel naar Tormeister24 sturen.
