Steekas & Aanflensadapter bij de industriële garagedeuropener: 25,4/40 correct kiezen
Als de nieuwe industriële garagedeuropener op de bouwplaats ligt, maar niet goed op de deurashoes past, kost dit tijd, zenuwen en geld. Hier leest u hoe u een steekas, holle as en aanflensadapter correct kiest – voordat u de verkeerde bestelt.
Inhoud van deze pagina ↓
Waarom steekas en aanflensadapter bij de industriële garagedeuropener zo belangrijk zijn
Een industriële garagedeuropener kan technisch perfect passen – en toch niet monteerbaar zijn als de mechanische verbinding met de deurashoes niet klopt. Precies hiervoor zijn de steekas en aanflensadapter cruciaal.
De aandrijving moet zijn kracht netjes overbrengen op de deurashoes. Als diameter, holle as, spie, adaptermaat of bevestiging niet passen, ontstaan typische bouwplaatsproblemen: de aandrijving kan niet worden geplaatst, zit niet spelingsvrij, loopt onregelmatig of kan de kracht niet betrouwbaar overbrengen.
Bij de industriële garagedeuropener beslist niet alleen koppel, spanning of besturing. De mechanische aansluiting is net zo belangrijk. Een verkeerde steekas betekent: stilstand, vragen, nieuwe bestelling en in het ergste geval schade aan aandrijving of deursysteem.
Als u op zoek bent naar een passende steekas voor STA-1-aandrijvingen met een 25,4 mm holle as, dan is de WA-S 25,4/40 steekas met aanflensadapter de directe productoplossing bij Tormeister24.
Waarom dit onderwerp belangrijker is dan velen denken
Bij industriële deuren wordt vaak eerst over vermogen gesproken: hoeveel Newtonmeter heeft de aandrijving nodig? 230 V of 400 V? Dodemansknop of impuls? Besturing CS 320 of een andere oplossing?
Dit is belangrijk. Maar als de kracht mechanisch niet goed wordt overgebracht, heeft de beste aandrijving geen zin. De verbinding tussen aandrijving en deurashoes is het punt waar motorkracht echte deurbeweging wordt.
Pasvorm is cruciaal
25,4 mm, 31,75 mm, 40 mm of andere maten: zelfs een paar millimeter verschil maakt van een passend reserveonderdeel een miskoop.
Stilstand voorkomen
Als de steekas niet past, kan de aandrijving niet goed worden gemonteerd. Vooral in logistiek en industrie kan dit snel leiden tot dure uitval.
Gevolgschade voorkomen
Een slecht zittende verbinding kan speling, geluid, trillingen en onnodige belasting aan as, aandrijving, lagering en deurbeslag veroorzaken.
Daarom loont het om voor de bestelling nauwkeurig te controleren. Wie alleen maar "past wel ongeveer" werkt, betaalt later vaak dubbel – door verkeerde onderdelen, montagetijd en opnieuw rijden.
Typische fouten uit de praktijk
Fout 1: Alleen de aandrijving kiezen, niet de asaansluiting
Velen letten op koppel, besturing en netspanning. De mechanische kant wordt pas op de bouwplaats gecontroleerd. Dan is het vaak te laat. Voor de aankoop moet duidelijk zijn welke as, holle as en adapteroplossing nodig is.
Fout 2: 25,4 mm niet herkennen als inchmaat
25,4 mm komt overeen met 1 inch. Veel industriële garagedeuropeners en deurasbuizen werken met inchmaten. Wie onnauwkeurig meet met een schuifmaat of afrondt, bestelt snel het verkeerde onderdeel.
Fout 3: Aanflensadapter en steekas verwisselen
De steekas verbindt met de holle as. De aanflensadapter zorgt voor de passende mechanische aansluiting op de aandrijving respectievelijk de bestaande inbouwsituatie. Beide moeten samen worden bekeken.
Fout 4: Spie en groef negeren
De spie zorgt voor een vormgesloten krachtoverbrenging. Als groef, spie of zitting niet passen, kan de verbinding niet goed werken. Dit leidt tot speling, geluid of montageproblemen.
Fout 5: Deurbalans niet controleren
Een aandrijving is er niet om een slecht gebalanceerde deur te redden. Als veren, kabels of loopwielen niet kloppen, wordt ook de steekasverbinding onnodig belast.
Fout 6: Veiligheidstechniek vergeten na het vervangen van de aandrijving
Na werkzaamheden aan de aandrijving moeten veiligheidsfuncties weer zorgvuldig worden gecontroleerd. Afhankelijk van de installatie omvat dit sluitrand, lichtscherm, slappe kabel schakelaar, contact voor loopdeur en instellingen van de besturing.
Technische uitleg: Wat doen steekas, holle as en aanflensadapter?
De functie is eenvoudiger dan het op het eerste gezicht lijkt: de aandrijving genereert koppel. Dit koppel moet worden overgebracht op de deurashoes. De steekas en de aanflensadapter zorgen ervoor dat deze verbinding mechanisch goed past.
Wat is een holle as?
Een holle as is een as met een opnameopening. Bij veel industriële garagedeuropeners wordt de aandrijving direct op een deurashoes of via een passende steekasoplossing aangesloten. Doorslaggevend is de binnendiameter van de holle as.
Wat is een steekas?
De steekas is het verbindingsstuk dat in de passende holle as wordt gestoken. Deze moet in diameter, lengte en krachtoverbrenging passen bij de bestaande installatie.
Wat is een aanflensadapter?
De aanflensadapter creëert de passende montage- en krachtoverbrengingsgeometrie tussen aandrijving en asaansluiting. Deze is vooral belangrijk als de bestaande inbouwsituatie niet direct overeenkomt met de aandrijving.
Wat betekent 25,4/40?
Bij de WA-S 25,4/40 staat 25,4 mm voor de asmaat aan de ene kant en 40 mm voor de adaptermaat aan de andere kant. Juist deze getallen mogen niet worden geschat. Ze moeten passen bij de bestaande deur- en aandrijfsituatie.
Waarom is de spie belangrijk?
De spie brengt koppel vormgesloten over. Zonder passende spie of bij een verkeerde groef zit de verbinding niet goed. Dan kan de aandrijving weliswaar gemonteerd lijken, maar werkt mechanisch niet betrouwbaar.
Bij industriële garagedeuropeners telt de complete keten: deurashoes, holle as, steekas, adapter, spie, stelring, aandrijving, besturing en veiligheidscircuit.
Wat betekenen veiligheid en normen in de praktijk?
Werkzaamheden aan industriële garagedeuropeners zijn geen pure "schroefwerkzaamheden". De aandrijving beweegt een grote, zware deur. Daarom moeten vóór montage, vervanging of onderhoud de installatie worden beveiligd en de instructies van de fabrikant worden opgevolgd.
Voor exploitanten en monteurs betekent dit praktisch:
Deur beveiligen tegen beweging
Voordat u aan as, aandrijving of beslag werkt, mag de deur niet ongecontroleerd bewegen, zakken of verdraaien.
Aandrijving spanningsvrij schakelen
Voor montagewerkzaamheden moet de aandrijving worden uitgeschakeld en tegen onbedoeld inschakelen worden beveiligd.
Functie daarna controleren
Na de installatie moeten eindstanden, draairichting, noodbediening, besturing en veiligheidsvoorzieningen worden gecontroleerd.
Belangrijk: een passende steekas maakt een installatie niet automatisch veilig. Het is een mechanisch verbindingsstuk. De veilige functie ontstaat pas door vakkundige montage, passende besturing, correct ingestelde eindstanden en gecontroleerde veiligheidsvoorzieningen.
De passende oplossing: Eerst meten, dan steekas bestellen
De juiste keuze begint niet met het winkelmandje. Het begint met drie duidelijke vragen: Welke deurashoes is aanwezig? Welke aandrijving wordt gebruikt? Welke verbinding is nodig?
Zo gaat u zorgvuldig te werk
1. Aandrijving identificeren
Controleer fabrikant, type, holle as, koppel, spanning en besturing. Let bij Marantec/MFZ-systemen extra op de STA-1-uitvoering.
2. Asmaat meten
Meet met een schuifmaat. Niet schatten. 25,4 mm is een typische inchmaat en mag niet worden verward met 25 mm.
3. Adaptermaat controleren
Heeft de installatie 40 mm of een andere adaptermaat nodig? Controleer de oude steekas, de bestaande adapter en de specificatie van de aandrijving.
4. Groef en spie controleren
Zijn groef, spie en stelring aanwezig en passend? Niet improviseren bij beschadigde onderdelen.
5. Deurloop controleren
Loopt de deur licht en gelijkmatig? Zo niet, controleer dan veren, kabels, loopwielen en beslag vóór het vervangen van de aandrijving.
6. Foto's sturen
Bij twijfel: stuur foto's van aandrijving, as, oude steekas, typeplaatje en besturing naar Tormeister24.
Als uw installatie een 25,4 mm steekas met een 40 mm aanflensadapter nodig heeft, vindt u hier de passende oplossing:
WA-S 25,4/40 steekas bekijkenWelke Tormeister24-producten en categorieën passen hierbij?
Bij een industriële garagedeuropener moet niet alleen de steekas worden overwogen. Afhankelijk van de installatie kunnen aandrijving, besturing, veiligheidstechniek en mechanische slijtdelen direct relevant zijn.

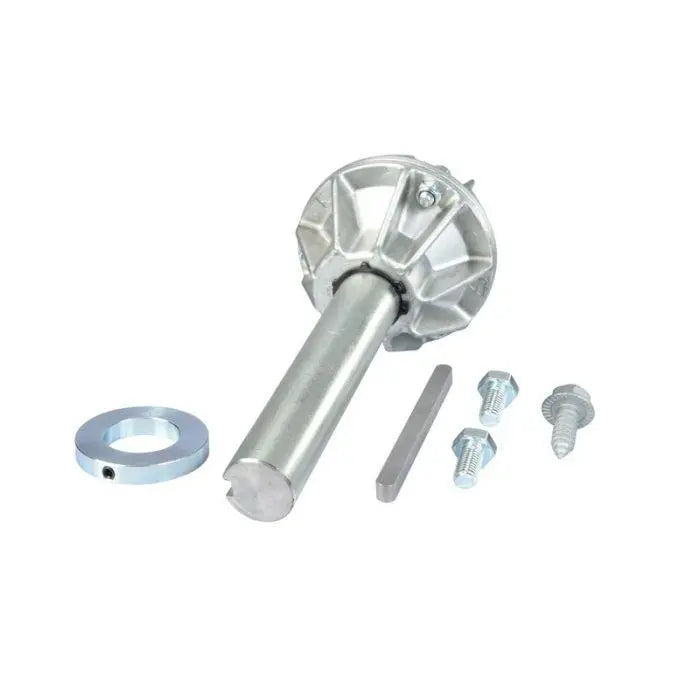

WA-S 25,4/40 steekas
Passende steekas met aanflensadapter voor installaties waarbij 25,4 mm en 40 mm exact nodig zijn.
Product bekijkenIndustriële sectionaaldeuraandrijvingen
Voor veergebalanceerde sectionaaldeuren in commerciële ruimtes, hallen, werkplaatsen, magazijnen en logistiek.
Aandrijvingen bekijkenIndustriële deurbesturingen
Als niet alleen de mechanica, maar ook de besturing, printplaat, behuizing of bediening vernieuwd moet worden.
Besturingen bekijkenDeuraandrijvingen & Industriële besturingen
Overzicht voor garagedeur-, draaideur-, schuifdeur- en industriële deuraandrijvingen met passende besturingsoplossingen.
Categorie bekijkenSlappe kabel schakelaar
Belangrijk bij sectionaaldeuren, wanneer kabelspanning en veilige deurloop bewaakt moeten worden.
Schakelaars controlerenAdvies bij onduidelijke installatie
Als u niet zeker weet welke steekas, aandrijving of besturing past, helpen foto's en typeplaatjes.
Tormeister24 aanvragenVergelijking & Keuzehulp
Deze tabel helpt bij de eerste indeling. De definitieve keuze moet altijd worden gecontroleerd aan de hand van de aandrijving, deurashoes, bestaande steekas, typeplaatje en fabrikantgegevens.
| Situatie | Typisch probleem | Wat controleren? | Zinvolle oplossing |
|---|---|---|---|
| Nieuwe industriële garagedeuropener past niet op de deurashoes | Verkeerde asmaat of ontbrekende adapter | Holle as, deurashoes, oud verbindingsstuk, aandrijvingstype | Passende steekas / aanflensadapter kiezen |
| Er wordt circa 25 mm gemeten | 25,4 mm wordt ten onrechte geïnterpreteerd als 25 mm | Nauwkeurig meten met een schuifmaat, rekening houden met inchmaat | Bij 25,4 mm een passende 1-inch oplossing controleren |
| Aandrijving zit, maar heeft speling | Spie, groef, stelring of adapter passen niet goed | Vormsluiting, zitting, slijtage en bevestiging controleren | Passend origineel onderdeel gebruiken in plaats van improvisatie |
| Deur loopt zwaar na het vervangen van de aandrijving | Mechaniek is niet goed gebalanceerd | Veren, staalkabels, loopwielen, scharnieren en deurloop controleren | Mechaniek repareren voordat de aandrijving overbelast raakt |
| Aandrijving loopt verkeerd om of stopt op de verkeerde plek | Eindstanden, draairichting of besturing niet correct ingesteld | Eindstandensysteem, besturingsparameters en draairichting controleren | Besturing correct instellen en functie testen |
| Onzekerheid bij STA 1, holle as of adapter | Typeplaatje en oud onderdeel zijn niet eenduidig genoeg | Foto's van aandrijving, as, klemmenkast en oude steekas sturen | Advies van Tormeister24 gebruiken |
De belangrijkste regel: een steekas is geen gokspel. Wie maat, groef, adapter en aandrijvingstype zorgvuldig controleert, bespaart zich retourzending, montagestop en onnodige stilstand.
Praktisch voorbeeld: De aandrijving is correct – maar de verbinding ontbreekt
Een bedrijf bestelt een nieuwe industriële poortaandrijving voor een sectionaalpoort. Koppel, spanning en besturing zijn correct. De monteur komt op de bouwplaats, demonteert de oude aandrijving en stelt vast: De mechanische verbinding met de poortas past niet.
De fout ligt niet bij de aandrijving. Er is gewoon niet gecontroleerd welke insteekas en welke flensadapter nodig zijn. De bestaande oplossing heeft een andere maat, de spie zit anders en de aandrijving kan niet correct worden gemonteerd.
Het resultaat: De poort staat stil, de monteur moet afbreken, het bedrijf verliest tijd en de volgende bestelling wordt urgent.
Maak voor elke aandrijvingsvervanging foto's: type aandrijving, typeplaatje, oude insteekas, holle as, poortas, spie, borgring en inbouwsituatie. Deze vijf minuten besparen vaak een complete tweede afspraak op de bouwplaats.
Met de passende WA-S 25,4/40 insteekas en een zorgvuldige voorafgaande controle kan de verbinding direct correct tot stand worden gebracht. Als onduidelijk is welke uitvoering nodig is, is een aanvraag met foto's de snelste manier.
Foto's verzenden & passende oplossing vindenBezwaren die in de praktijk vaak voorkomen
"Dat meten we op de bouwplaats."
Precies dat veroorzaakt vaak stilstand. Beter is: vooraf meten, foto's maken, passend onderdeel bestellen. Op de bouwplaats moet gemonteerd worden – niet gegokt.
"25 mm en 25,4 mm zijn toch bijna hetzelfde."
Nee. Bij assen, spieën en krachtoverbrenging is "bijna hetzelfde" niet passend. Vooral bij industriële poortaandrijvingen moet de verbinding spelingsvrij en belastbaar zijn.
"We gebruiken gewoon de oude adapter verder."
Alleen als deze echt past en niet versleten is. Oude adapters, beschadigde spieën of uitgesleten zittingen kunnen de nieuwe aandrijving direct weer belasten.
"De aandrijving heeft genoeg kracht, dat komt wel goed."
Kracht vervangt geen correcte mechaniek. Als de verbinding niet past of de poort zwaar loopt, werkt de aandrijving onder onnodige belasting.
"Waarom zou ik aanvullende veiligheidstechniek controleren?"
Omdat na werkzaamheden aan de aandrijving de gehele poortinstallatie weer veilig moet functioneren. Eindschakelaars, sluitkantbeveiliging, lichtscherm, slappe kabel schakelaar en besturing maken deel uit van de functionele controle.
Duidelijke aanbeveling
Als u een industriële poortaandrijving vervangt, achteraf monteert of herstelt, controleer dan de insteekas vóór de bestelling. Dit is een van de eenvoudigste manieren om dure miskopen te voorkomen.
Stap 1
Maak foto's van het aandrijvingstype, het typeplaatje en de aanwezige holle as.
Stap 2
Meet de asmaat exact: verwissel vooral 25,4 mm niet met 25 mm.
Stap 3
Controleer de adaptermaat, spie, borgring en het aanwezige oude onderdeel.
Stap 4
Selecteer direct de passende insteekas of vraag deze aan bij Tormeister24 met foto's.
Als uw installatie de combinatie 25,4/40 nodig heeft, begin dan direct met de passende WA-S insteekas. Als u bovendien de aandrijving of besturing vernieuwt, controleer dan direct de passende categorieën voor industriële sectionaalpoortaandrijvingen en industriële poortbesturingen.
WA-S 25,4/40 kopen Industriële aandrijvingen vergelijkenVeelgestelde vragen over insteekas en flensadapter bij de industriële poortaandrijving
Wat is een insteekas bij de industriële poortaandrijving?
Een insteekas is een mechanisch verbindingselement tussen aandrijving en poortas respectievelijk holle as. Het zorgt ervoor dat het koppel van de aandrijving correct wordt overgebracht op de poortinstallatie.
Wat betekent 25,4 mm bij een insteekas?
25,4 mm komt overeen met 1 inch. Deze maat is relevant bij veel industriële poortaandrijvingen en poortassen. Deze moet met een schuifmaat exact worden gecontroleerd.
Wat betekent WA-S 25,4/40?
De benaming beschrijft een insteekas- en adaptercombinatie met een asmaat van 25,4 mm en een flensadapter van 40 mm. Cruciaal is dat beide maten passen bij de bestaande installatie.
Wanneer heb ik een flensadapter nodig?
Een flensadapter is nodig als de mechanische verbinding tussen aandrijving en poortas niet direct past of als een specifieke adaptergeometrie vereist is.
Kan ik een insteekas zelf meten?
Ja, met een schuifmaat kunt u de belangrijkste maten voorbereiden. Bij industriële poortaandrijvingen moeten montage en ingebruikname echter door vakkundige personen worden uitgevoerd.
Waarom is de spie belangrijk?
De spie zorgt voor een vormgesloten krachtoverbrenging. Als de spie of spiebaan niet past, kan er speling ontstaan en werkt de verbinding niet betrouwbaar.
Wat gebeurt er als de insteekas niet past?
De aandrijving kan niet worden gemonteerd, zit niet correct of brengt de kracht niet correct over. Dit leidt tot stilstand, extra montagetijd en mogelijke gevolgschade.
Welke foto's helpen bij de keuze?
Handig zijn foto's van de aandrijving, typeplaatje, oude insteekas, poortas, holle as, spie, borgring, besturing en de complete inbouwsituatie.
Moet bij de aandrijvingsvervanging ook de poortmechaniek worden gecontroleerd?
Ja. Feders, staalkabels, loopwielen, scharnieren, rails en poortbalans moeten worden gecontroleerd. Een nieuwe aandrijving lost geen fundamentele mechanische problemen op.
Kan Tormeister24 helpen bij de keuze?
Ja. Stuur foto's en maten naar Tormeister24. Zo wordt sneller duidelijk welke insteekas, aandrijving of besturing echt past.
