Kies het juiste deurafdichtingsprofiel: wanneer de sluitrand uw industriële deur stopt
Gaat uw deur niet meer automatisch open, draait deze voortdurend om of geeft deze een sluitrandfout? Dan is niet altijd de besturing defect. Vaak bepaalt het juiste deurafdichtingsprofiel een veilige werking, een soepele deurloop en minder stilstand.
Bekijk optische sensoren en deurprofielenInhoud van deze pagina ↓
- Waarom het deurafdichtingsprofiel zo belangrijk is
- Typische waarschuwingssignalen aan de sluitrand
- De meest voorkomende fouten bij de aankoop
- De oplossing: profiel, sensor en accessoires samen bedenken
- Uw voordelen met het juiste profiel
- Praktijkvoorbeeld uit de industriële deurservice
- Technische details eenvoudig uitgelegd
- Welk deurafdichtingsprofiel past?
- Accessoires die direct gecontroleerd moeten worden
- Bezwaren eerlijk beantwoord
- Direct naar passende producten
- FAQ
Het deurafdichtingsprofiel is meer dan alleen rubber
Velen zien aan de onderkant van de deur alleen een afdichting. In werkelijkheid is dit profiel vaak een onderdeel van de veiligheidstechniek.
Afhankelijk van het systeem bevinden zich in het profiel optische sensoren, veiligheidscontactlijsten of aansluitcomponenten. Als het profiel is bekneld, verkeerd is gekozen of poreus is, kan de complete sluitrandbeveiliging problemen veroorzaken.
De deur stopt plotseling
De besturing detecteert een veiligheidsprobleem en laat de automatische beweging niet meer soepel toe.
De deur draait voortdurend om
De deur beweegt, stopt en gaat weer open. De fout ligt vaak in de sluitrand, de sensor of de bedrading.
Dodemansbediening in plaats van automatisch
Veel installaties schakelen bij sluitrandproblemen over naar een beperkte werking. Dit kost tijd en is vervelend in het dagelijks leven.
Veiligheidsrisico aan de deur
Een defecte sluitrand mag niet worden genegeerd. Het beschermt personen, voertuigen, goederen en de deurinstallatie.
Waarschuwingssignalen: wanneer u het deurafdichtingsprofiel en de sluitrand moet controleren
Een defect profiel kondigt zich vaak aan. Wie vroeg handelt, bespaart uitvaltijd en voorkomt kostbare foutopsporing.
| Waarschuwingssignaal | Mogelijke oorzaak | Zinnige volgende maatregel |
|---|---|---|
| Deur werkt alleen nog in dodemansbediening | Sluitrandbeveiliging meldt een fout of wordt niet gedetecteerd. | Controleer optische sensor, profiel, spiraalkabel en evaluatie. |
| Deur draait om bij het sluiten | Profiel bekneld, sensor gestoord of signaal onderbroken. | Controleer het deurafdichtingsprofiel op drukpunten en vervorming. |
| Profiel is gescheurd of poreus | Veroudering, UV, koude, mechanische belasting of chemicaliën. | Profiel niet repareren, maar passend vervangen. |
| Vocht in het profiel | Eindkappen, kabeldoorvoer of afdichting lekken. | Vervang profiel, eindkappen en aansluitgebied samen. |
| Sensor past niet in het profiel | Verkeerde binnendiameter of verkeerd profiel besteld. | Controleer de diameter van de optische sensor vóór bestelling. |
| Fout komt terug na sensorwissel | Profiel of aansluitkabel was de eigenlijke oorzaak. | Controleer de sluitrand als een compleet systeem. |
De meest voorkomende fouten bij de aankoop van een deurafdichtingsprofiel
Een deurafdichtingsprofiel ziet er eenvoudig uit. Daarom wordt het vaak verkeerd besteld. Doorslaggevend zijn afmetingen, sensorsysteem, opnameprofiel en accessoires.
Fout 1: Alleen op lengte kopen
De deurbreedte is belangrijk. Maar profielhoogte, profielbreedte, kamer en sensordiameter zijn net zo cruciaal.
Fout 2: Optische sensordiameter negeren
11 mm, 14 mm of 22 mm – als de sensor niet in de profielkamer past, werkt de oplossing niet goed.
Fout 3: OSE en 8,2 kΩ verwarren
Optische sluitrandbeveiliging en elektrische veiligheidscontactlijst zijn niet hetzelfde. Het systeem moet overeenkomen met de besturing.
Fout 4: Het oude profiel blijven gebruiken
Als het profiel bekneld, uitgehard of lek is, biedt een nieuwe sensor vaak slechts tijdelijk rust.
Fout 5: Eindkappen en kabels vergeten
Vocht en kabelbreuken ontstaan vaak aan de uiteinden. Juist daar mag bij de reparatie niet op bezuinigd worden.
Fout 6: Veiligheidstechniek overbruggen
Dit is geen oplossing. Een gemanipuleerde sluitrand kan personen in gevaar brengen en de installatie onveilig maken.
De oplossing: Deurafdichtingsprofiel, optische sensor en accessoires als eenheid controleren
Een veilige sluitrand werkt alleen als alle onderdelen bij elkaar passen: profiel, sensor, kabel, evaluatie en besturing.
Bij Tormeister24 vindt u deurafdichtingsprofielen, optische sensoren, spiraalkabels, veiligheidslijsten en complete sluitrandbeveiligingssets voor sectionaaldeuren, industriële deuren en commerciële deursystemen.

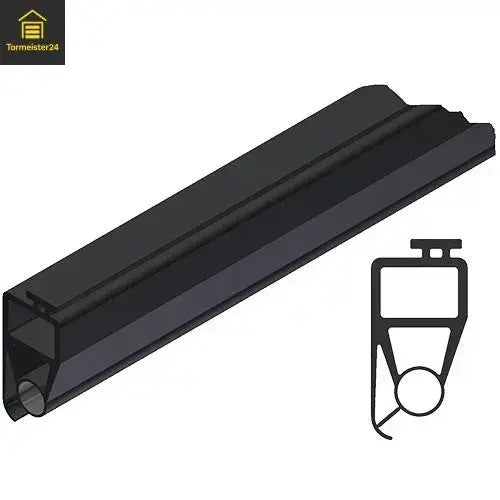

Deurafdichtingsprofiel voor 14 mm optische sensoren
Ideaal als uw bestaande systeem is ontworpen voor 14 mm optische sensoren en het profiel moet worden vervangen.
F-profiel voor 11 mm optische sensoren
Voor installaties waarbij een passend Marantec F-profiel met 11 mm optische sensoropname nodig is.
Profiel voor grotere eisen
Als een grotere profielhoogte of een ander sensorformaat nodig is, moet de bestaande sluitrand nauwkeurig worden vergeleken.
Complete optische sensortechniek
Als sensor, kabel of evaluatie ook zijn aangetast, is een set vaak de betere en snellere oplossing.
Uw voordelen met het passende deurafdichtingsprofiel
Een correct gekozen profiel biedt niet alleen veiligheid. Het bespaart tijd, beschermt de installatie en vermindert onnodige servicebezoeken.
Minder stilstand
Als profiel en sensor bij elkaar passen, werkt de deur weer betrouwbaarder in automatische modus.
Betere veiligheid
De sluitrand detecteert obstakels nauwkeuriger en beschermt personen, voertuigen en goederen in het deurbereik.
Nette deurafsluiting
Een intact profiel dicht beter af, zit strakker en ziet er professioneler uit dan een gerepareerd oud profiel.
Minder foutopsporing
Wie profiel, sensor en kabel samen controleert, vermijdt de typische reparatiecyclus van "onderdeel vervangen - fout blijft".
Betere compatibiliteit
Met foto, afmeting en systeemaanduiding kan veel veiliger worden bepaald welk profiel past.
Meer planningszekerheid
Vooral bij bedrijven telt elk uur. Het juiste reserveonderdeel vermindert stilstandtijden bij deuren en laadperrons.
Praktijkvoorbeeld: Sensor vervangen – fout bleef
Een bedrijf meldt een industriële deur die alleen nog in dodemansbediening sluit. Het eerste vermoeden: optische sensor defect.
De sensor wordt vervangen. Kortstondig werkt alles. Dan komt de fout terug.
Bij nauwkeurige controle blijkt: het deurafdichtingsprofiel was op een plek bekneld. Bovendien was de eindkap lek, waardoor vocht in het profielbereik was gekomen.
Na vervanging van het passende profiel en de betreffende aansluitcomponenten functioneerde de sluitrand weer stabiel. De deur kon weer normaal worden gebruikt – zonder voortdurende foutmelding.
Technische details – eenvoudig uitgelegd
U hoeft geen besturingstechnicus te zijn. Maar deze punten moeten duidelijk zijn voor de aankoop.
| Begrip | Wat betekent dit? | Waarom is het belangrijk? |
|---|---|---|
| Deurafdichtingsprofiel | Het rubberen profiel aan de onderkant van de deur. | Het dicht af en neemt, afhankelijk van het systeem, de veiligheidstechniek op. |
| Sluitrandprofiel | Profiel dat wordt gebruikt als onderdeel van de sluitrandbeveiliging. | Het beschermt de hoofdsluitrand van de deur. |
| Optische sensor | Optische zender en ontvanger in de sluitrand. | Het detecteert een onderbreking of vervorming van het profielbereik. |
| 11 / 14 / 22 mm | Typische sensor- of kamerdiameters. | De sensor moet mechanisch in de profielkamer passen. |
| 8,2 kΩ | Elektrische veiligheidscontactlijst met weerstandsevaluatie. | Een ander systeem dan OSE/optische sensor – niet eenvoudig uitwisselbaar. |
| Spiraalkabel | Bewegende kabel tussen deurblad en besturing. | Kabelbreuk of los contact kan sluitrandfouten veroorzaken. |
| Eindkap | Afsluiting aan het profieleinde met kabeldoorvoer of afdichting. | Beschermt tegen vocht, vuil en mechanische schade. |
| Evaluatie-eenheid | Elektronica die het signaal van de sluitrand verwerkt. | Belangrijk als de besturing het signaal niet direct verwerkt. |
Welk deurafdichtingsprofiel past bij uw installatie?
De beste keuze ontstaat niet door te gissen. Doorslaggevend zijn het bestaande profiel, het sensorsysteem, de profielkamer, de deurbreedte en de aansluitwijze.
| Uw situatie | Aanbevolen richting | Directe link |
|---|---|---|
| Bestaande sluitrand met 14 mm optische sensor | Controleer deurafdichtingsprofiel 29 x 58 mm met 2 kamers. | Marantec 29 x 58 mm profiel |
| Systeem met 11 mm optische sensor | Vergelijk Marantec F-profiel P1 of P2 afhankelijk van het aanwezige profiel. | Bekijk F-profiel P1 |
| Hoger F-profiel met 11 mm sensoropname | Vergelijk F-profiel P2 met de bestaande profielvorm. | Bekijk F-profiel P2 |
| Ander Marantec-profiel / grotere bouwvorm | Vergelijk het profieldwarsdoorsnede nauwkeurig en controleer de sensoropname. | Bekijk Marantec P4 |
| Sensor of kabel ook defect | Controleer de optosensorset, spiraalkabel of evaluatie direct mee. | Optosensoren & Sets |
| Spiraalkabel of aansluitdoos beschadigd | Controleer de complete set met spiraalkabel en aansluitdozen. | Pro-Line CND1 spiraalkabelset |
| Onzeker over systeem, afmeting of besturing | Stuur foto's van profiel, sensor, besturing en typeplaatje. | Vraag deskundig advies aan |
Accessoires die direct moeten worden gecontroleerd
Als de sluitrand problemen geeft, is zelden slechts één onderdeel getroffen. Controleer daarom het complete systeem.
Optosensor zender & ontvanger
Als het profiel intact is, maar er geen zuiver signaal aankomt, kunnen de zender of ontvanger getroffen zijn.
Spiraalkabel
Bewegende kabels verouderen, breken of veroorzaken losse contacten. Bij poortbeweging is dit een klassieker.
Evaluatie-eenheid
Als de besturing het signaal niet direct verwerkt of een OSE-systeem geëvalueerd moet worden, is de evaluatie cruciaal.
8,2-kΩ-veiligheidscontactlijst
Bij elektrische contactlijsten heeft u een ander systeem nodig dan bij optosensoren. Vermijd verwarring.
Lichtschermen aanvullen
Bij veel poortinstallaties is de sluitrand slechts een deel van de veiligheid. Lichtschermen verhogen de beveiliging extra.
Complete set in plaats van losse onderdelen
Als meerdere componenten oud of onduidelijk zijn, is een complete set vaak sneller, veiliger en economischer.
Veelvoorkomende bezwaren – eerlijk beantwoord
"Kan ik niet gewoon de sensor vervangen?"
Soms wel. Maar als het profiel beschadigd, bekneld of lek is, komt de fout vaak terug.
"Het oude profiel ziet er toch nog goed uit."
Van buiten kan het er goed uitzien. Cruciaal zijn de kamer, elasticiteit, eindgebieden en sensorgeleiding aan de binnenkant.
"Is een vergelijkbaar profiel voldoende?"
Nee. Een vergelijkbaar profiel kan mechanisch passen, maar de sensor verkeerd geleiden. Dan werkt de sluitrand onbetrouwbaar.
"OSE en 8,2 kΩ zijn toch allebei sluitranden?"
Ja, maar technisch verschillend. De besturing en evaluatie moeten bij het systeem passen.
"Is meterware riskant?"
Niet als het nauwkeurig wordt gemeten. Belangrijk zijn de poortbreedte, snijwerk, eindkappen en het juiste profieltype.
"Wat als ik niet weet wat er is geïnstalleerd?"
Stuur dan foto's en afmetingen naar Tormeister24. Een korte controle bespaart vaak een verkeerde bestelling.
Direct naar geschikte Tormeister24-producten
Hier vindt u de belangrijkste startpunten voor poortafsluitprofielen, optosensoren en sluitrandbeveiliging.
| Uw doel | Aanbevolen link |
|---|---|
| Bekijk alle optosensoren & sluitrandonderdelen | Optosensoren voor sluitrandbeveiliging |
| Koop poortafsluitprofiel voor 14 mm optosensoren | Marantec poortafsluitprofiel 29 x 58 mm |
| Koop F-profiel P1 voor 11 mm optosensoren | Marantec F-profiel P1 |
| Koop F-profiel P2 voor 11 mm optosensoren | Marantec F-profiel P2 |
| Controleer Marantec P4 profiel | Marantec poortafsluitprofiel P4 |
| Vervang spiraalkabel en aansluitdozen | Pro-Line CND1 spiraalkabelset |
| Neem een systeemkeuze | Lichtscherm vs. lichtgordijn vs. optosensor |
| Begrijp de 8,2-kΩ-sluitrand | 8,2-kΩ-veiligheidscontactlijst handleiding |
| Onzeker over afmeting of compatibiliteit | Vraag Tormeister24 deskundig advies |
FAQ: Poortafsluitprofiel en sluitrandbeveiliging
Wat is een poortafsluitprofiel?
Het poortafsluitprofiel is het rubberen profiel aan de onderkant van een poort. Het kan afdichten en, afhankelijk van de installatie, tegelijkertijd deel uitmaken van de sluitrandbeveiliging.
Wanneer moet een poortafsluitprofiel worden vervangen?
Als het gescheurd, poreus, bekneld, lek of mechanisch beschadigd is. Ook terugkerende sluitrandfouten kunnen wijzen op een defect profiel.
Waarom is het vervangen van de optosensor soms niet voldoende?
Als het profiel beschadigd is, wordt de sensor niet meer goed geleid of dringt vocht door in het profielgebied. Dan kan de fout ondanks een nieuwe sensor opnieuw optreden.
Wat betekenen 11 mm, 14 mm of 22 mm bij optosensoren?
Deze waarden hebben betrekking op de sensor- of kamerdiameter. De optosensor moet mechanisch in de profielkamer passen, anders werkt de sluitrand niet betrouwbaar.
Wat is het verschil tussen OSE en 8,2 kΩ?
OSE is een optische sluitrandbeveiliging met zender en ontvanger. 8,2 kΩ is een elektrische veiligheidscontactlijst met weerstandsevaluatie. Beide systemen zijn niet willekeurig uitwisselbaar.
Kan ik een poortafsluitprofiel als meterware bestellen?
Ja, veel profielen worden aangeboden als meterware of op rol. Belangrijk is dat lengte, profielvorm, opname en sensorsysteem exact passen.
Welke foto's helpen bij de keuze?
Nuttig zijn foto's van het oude profiel in dwarsdoorsnede, van het geïnstalleerde profiel, van de sensor, van de eindkap, van de spiraalkabel, van de besturing en van het typeplaatje van de poort.
Wat te doen als de poort alleen nog in dodemansstand werkt?
Dan moet de sluitrandbeveiliging worden gecontroleerd. Mogelijke oorzaken zijn profiel, optosensor, spiraalkabel, aansluitdoos, evaluatie of besturing.
Kan ik de sluitrandbeveiliging overbruggen?
Nee. Een sluitrandbeveiliging is een veiligheidscomponent. Overbrugging kan personen in gevaar brengen en mag niet als reparatie worden gebruikt.
Helpt Tormeister24 bij de keuze?
Ja. Stuur foto's, afmetingen en een korte foutbeschrijving. Tormeister24 helpt bij de keuze van profiel, sensor, kabel en bijbehorende accessoires.
Stop niet alleen de fout – los de oorzaak op
Een defect poortafsluitprofiel kost tijd, veiligheid en in de handel vaak geld. Controleer profiel, sensor en accessoires als systeem – of laat Tormeister24 de juiste oplossing voor uw poortinstallatie inschatten.
