Lichtgordijn voor industriedeur: Wanneer een eenvoudige fotocel niet meer volstaat
Een fotocel bewaakt slechts één lijn. Een lichtscherm bewaakt een volledig veiligheidsveld. Juist dit verschil zorgt bij grote deuren, heftruckverkeer en intensief gebruikte doorgangen voor meer veiligheid, comfort en minder storingen.
Inhoud van deze pagina ↓
- Waarom een enkele fotocel vaak onvoldoende is
- Wat er kan gebeuren bij puntuele beveiliging
- Typische fouten bij de aankoop van lichtgordijnen
- De oplossing: Beveiligingsveld in plaats van enkele lichtstraal
- Welk lichtscherm past?
- Praktijkvoorbeeld uit magazijn en verlading
- Technische details eenvoudig uitgelegd
- Accessoires direct meedenken
- Veelgestelde vragen over lichtgordijnen bij poorten
Een fotocel ziet slechts één punt – een lichtgordijn ziet het hele gebied
Bij veel deurinstallaties is een fotocel gemonteerd. Die detecteert of haar afzonderlijke lichtstraal wordt onderbroken. Dat is zinvol – maar niet altijd voldoende.
Bij grote industriedeuren, hoge poortopeningen, vorkheftruckverkeer, voetgangers, rolwagens of onoverzichtelijke doorgangen is een enkel punt vaak niet genoeg.
Want een obstakel kan boven of onder de lichtstraal liggen. Of een persoon beweegt zich in het gebied dat de eenvoudige fotocel niet afdekt.
Waarom puntuele beveiliging snel zijn grenzen bereikt
Een eenvoudige fotocel kan zeer goed werken – als het toepassingsgebied duidelijk en eenvoudig is.
In de praktijk zijn veel poortgebieden echter niet eenvoudig. Er rijden vorkheftrucks, mensen lopen erdoor, pallets staan kort in de doorgang, rolcontainers worden verplaatst en chauffeurs vertrouwen op automatische processen.
Meer ongedetecteerde gebieden
Een enkele straal dekt slechts één hoogte af. Alles daarboven of daaronder blijft, afhankelijk van de positie, onbewaakt.
Meer verstoringen in het dagelijks gebruik
Als de beveiliging niet past bij het gebruik, leidt dit vaker tot stops, verkeerde bewegingen of onzekerheid.
Meer risico bij vorkheftruckverkeer
Vorkheftrucks, vorken, pallets en personen bewegen zich niet altijd op exact één lichtstraalhoogte.
Hogere aanpassingskosten
Wie eerst een te kleine oplossing koopt, betaalt later vaak opnieuw voor betere sensortechniek, montage en stilstand.
De duidelijke waarheid: een fotocel is goed. Maar bij grote, snelle of intensief gebruikte deurinstallaties is een lichtscherm vaak de professionelere oplossing.
De meest voorkomende fouten bij de aankoop van een lichtgordijn
Een lichtgordijn is veiligheidsrelevant. Daarom volstaat het niet om alleen op hoogte of prijs te kopen.
| Fout | Wat gebeurt er? | Betere oplossing |
|---|---|---|
| Beschermingsveldhoogte te krap kiezen | Het bewaakte gebied reikt niet schoon tot de poortopening of het gebruik. | Liever passend met reserve plannen dan op het randje. |
| Interface niet controleren | OSE, PNP of NPN past niet bij de besturing. | Ingang van de besturing en aansluiting vóór bestelling afstemmen. |
| Bevestiging vergeten | Het lichtgordijn kan niet schoon, stabiel of uitgelijnd gemonteerd worden. | 90°-hoeken, clips of achterwandmontage direct meenemen in de planning. |
| Beschermkappen negeren | Vuil, stoten of krassen beïnvloeden de detectie. | Bij industriële omgeving beschermkappen meebestellen. |
| Kabelroute niet plannen | Montage vertraagt omdat synchronisatie- of verbindingskabels ontbreken. | Kabellengtes vooraf controleren en verlengkabels inplannen. |
| Lichtgordijn als enige oplossing beschouwen | Andere veiligheidscomponenten blijven buiten beschouwing. | Poortbesturing, sluitkant, fotocel en foutsituatie gezamenlijk beoordelen. |
De oplossing: Een lichtgordijn bewaakt een echt beveiligingsveld
Een lichtgordijn werkt met meerdere stralen over een gedefinieerde beveiligingsveldhoogte. Daardoor wordt niet alleen een enkel punt, maar een groter gebied in de poortopening bewaakt.
Dit is bijzonder zinvol bij industriedeuren, roldeuren, snelloopdeuren, sectionaaldeuren, laadperrons en drukbezochte doorgangen.
Het resultaat: meer detectie, minder onzekerheid en een aanzienlijk professionelere beveiliging van de poortbeweging.
Meer beschermingsgebied
Het lichtgordijn detecteert aanwezigheid over een hele hoogte in plaats van alleen op een enkele lijn.
Contactloze beveiliging
Personen, objecten of voertuigen worden gedetecteerd voordat ze in contact komen met de onderrand van de poort.
Sterker bij grote poorten
Vooral bij hoge openingen en veel verkeer biedt het beveiligingsveld aanzienlijke voordelen.
Beter achteraf in te bouwen dan gedacht

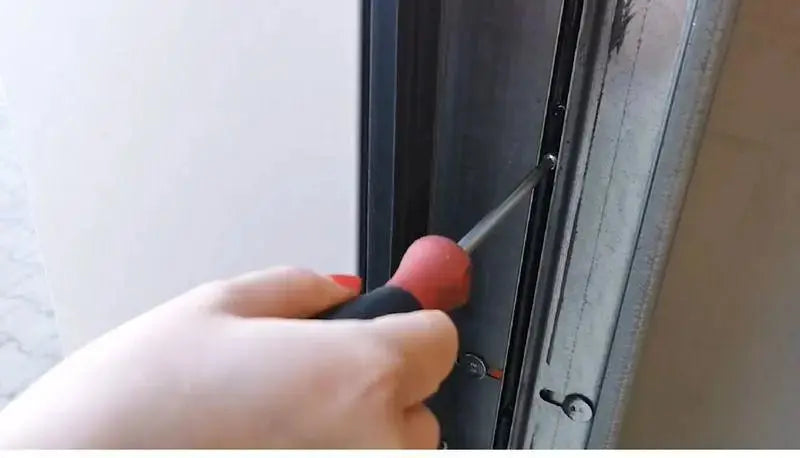

Met een passende interface, bevestiging en kabelplanning kan een lichtgordijn netjes geïntegreerd worden.
Uw poortopening heeft meer nodig dan één lichtstraal?
Controleer dan nu een lichtgordijn met passende beveiligingsveldhoogte, interface en montagetoebehoren.
Lichtschermen bekijkenGridScan/Pro 1.960 bekijken
GridScan/Pro 2.500 bekijken
Welk lichtgordijn past bij uw poort?
De juiste keuze hangt af van poorthoogte, doorrijdbreedte, besturing, montagelocatie en omgeving.
| Situatie | Aanbevolen oplossing | Waarom passend? | Direct bekijken |
|---|---|---|---|
| Normale poorthoogte of standaard doorgangsgebied | Marantec GridScan/Pro 1.960 | 1,96 m beveiligingsveldhoogte, PNP/NPN/OSE-interface en IP67-bescherming. | GridScan/Pro 1.960 bekijken |
| Hogere opening, roldeur of snelloopdeur | Marantec GridScan/Pro 2.500 | 2,5 m beveiligingsveldhoogte voor hogere poortgebieden en veeleisendere toepassingen. | GridScan/Pro 2.500 bekijken |
| Zeer brede commerciële deurinstallatie | Pro-Line Lichtscherm GS-Pro | Compleet lichtgordijn voor de beveiliging van deurinstallatie tot 10 m daglichtbreedte en 2,8 m vrije hoogte. | Pro-Line GS-Pro bekijken |
| Zijdelingse montage aan poortframe of -post | Marantec Bevestigingsset 90° | Stabiele zijdelingse montage van GridScan/Pro lichtgordijnen. | 90°-set bekijken |
| Achterwandmontage gepland | Marantec Bevestigingsset Clips V2A | Clips voor veilige achterwandmontage van een GridScan/Pro lichtgordijn. | Clips bekijken |
| Vuil, stof of mechanische belasting | Beschermkappenset GridScan/Pro | Beschermt de lichtgordijnlenzen, vermindert vervuiling en vergemakkelijkt de reiniging. | Beschermkap 1.960 bekijken |
| Brede poortopening met langere kabelroute | Synchronisatiekabelverlenging 10 m | Maakt flexibele montageposities en stabiele signaaloverdracht mogelijk. | Bekijk verlengkabel |
| Onzekere besturing of ander merk | Vakadvies met foto's | Bij OSE, PNP, NPN, andere besturing of oudere installatie niet op de gok kopen. | Foto's verzenden |
Praktijkvoorbeeld: Vorkheftruckverkeer bij de industriedeur
Een magazijn gebruikt een grote sectionaaldeur tussen hal en buitenruimte. Vorkheftrucks rijden regelmatig door, medewerkers kruisen het gebied, pallets worden kort in het poortgebied geplaatst.
Een eenvoudige fotocel is aanwezig. Deze zit op één hoogte en detecteert obstakels op deze lijn betrouwbaar.
Het probleem: In het dagelijks gebruik bewegen vorken, pallets, personen en rolwagens niet altijd exact op deze hoogte. De beveiliging werkt daardoor puntueel, hoewel het poortgebied aanzienlijk breder wordt gebruikt.
Na de ombouw naar een lichtgordijn wordt een heel beveiligingsveld bewaakt. De deurinstallatie werkt professioneler, de detectie wordt breder en het bedrijf vermindert het risico op verkeerde bewegingen en onveilige situaties.
Voorheen
Een enkele lichtstraal, onvolledige gebiedsbewaking en onzekerheid bij vorkheftruck- en personenverkeer.
Nadien
Beveiligingsveld over meerdere stralen, betere aanwezigheidsdetectie en professionelere beveiliging van de poortopening.
Technische details eenvoudig uitgelegd
U hoeft geen veiligheidstechnicus te zijn. Maar deze termen bepalen of het lichtgordijn bij de installatie past.
| Term | Wat betekent dit? | Waarom belangrijk? |
|---|---|---|
| Beschermingsveldhoogte | De hoogte waarover het lichtgordijn aanwezigheid detecteert. | Deze moet passen bij de poortopening en het gebruik. |
| OSE | Optische veiligheidsinrichting als interface naar de besturing. | Belangrijk als de besturing OSE-signalen verwerkt. |
| PNP / NPN | Elektrische uitgangstypes voor signaalverwerking. | De besturing moet overeenkomen met het uitgangstype. |
| IP67 | Bescherming tegen stof en tijdelijke onderdompeling in water. | Sterk voor industrie, stof, vocht en veeleisende omgevingen. |
| Synchronisatiekabel | Verbindt de lichtschermcomponenten met elkaar. | Belangrijk voor betrouwbare communicatie tussen zender en ontvanger. |
| Beschermkap | Mechanische bescherming voor lichtschermlenzen. | Vermindert vervuiling en beschermt tegen beschadiging. |
| Achterwandmontage | Montage van het lichtscherm aan een achterliggende wand of oppervlak. | Handig als directe kozijnmontage niet ideaal is. |
| Typegoedkeuring | Getest veiligheidsrelevant bouwtype. | Belangrijk bij professionele poortbeveiliging. |
Wanneer volstaat een fotocel – en wanneer heeft u een lichtscherm nodig?
De belangrijkste vraag is: moet slechts één gedefinieerd punt bewaakt worden – of een hele zone?
Fotocel volstaat vaak
Bij eenvoudige opritten, kleinere poorten of duidelijk gedefinieerde doorgangen met een laag risico.
Lichtscherm is sterker
Bij grotere poortopeningen, industrie, vorkheftruckverkeer, personenverkeer en hoge gebruiksfrequentie.
sluitkant blijft belangrijk
Een lichtscherm vervangt niet automatisch elke sluitkantbeveiliging. Het systeem moet volledig beoordeeld worden.
Poortbesturing beslist mee
OSE, PNP, NPN en bestaande veiligheidsaansluitingen moeten overeenkomen met de besturing.
Bezwaren vóór de aankoop – duidelijk beantwoord
„We hebben toch al een fotocel.“
Goed. Maar een enkele fotocel bewaakt slechts één lijn. Bij grote poorten kan een lichtscherm veel zinvoller zijn.
„Lichtscherm is overdreven.“
Bij kleine poorten misschien. Bij industrie, vorkheftruckverkeer en grote openingen is het vaak de professionelere oplossing.
„Dat is te duur.“
Een miskoop, een storing of een onveilig poortgebied kost snel meer dan een direct passende oplossing.
„OSE, PNP, NPN begrijp ik niet.“
Dan niet gokken. Een foto van de besturing en het klemmenbereik is vaak voldoende om de juiste richting te controleren.
„Montageaccessoires hebben we later nodig.“
Later betekent vaak: onderbreking van de montage. Bevestiging, kabels en beschermkap direct meenemen in de planning.
„We installeren het zelf snel.“
Lichtschermen zijn veiligheidsrelevante onderdelen. Montage en controle moeten vakkundig gebeuren.
Accessoires direct meenemen: Zodat het lichtscherm duurzaam en betrouwbaar werkt
Een goed lichtscherm is slechts zo sterk als zijn montage, bekabeling en integratie in de deurinstallatie.
Bevestigingssets
Zorgen voor stabiele montage aan frame, palen of achterwand.
Bekijk 90°-bevestigingsset
Beschermkappen
Beschermen de lenzen tegen vuil, krassen en mechanische belasting.
Bekijk beschermkap
Verbindingskabels
Belangrijk bij brede openingen en flexibele montagepositie.
Bekijk verbindingskabel
Poortbesturingen
Als de bestaande besturing de veiligheidsevaluatie niet passend ondersteunt.
Bekijk poortbesturingen
Sluitrandbeveiliging
Optosensor, contactlijst of drukgolf vullen de veiligheid aan de onderkant van de poort aan.
Sluitkantbeveiliging bekijken
Verkeerslichten & waarschuwingslichten
Meer zichtbaarheid bij poortbeweging, toegang of laadzone.
Signaaltechniek bekijken
Waarom Tormeister24 de juiste keuze is voor lichtschermen
Bij lichtschermen gaat het niet om zomaar een sensor. Het gaat om veilige, betrouwbare en passende poortbeveiliging.
Tormeister24 is een gespecialiseerde dealer voor poorten, aandrijvingen, besturingen, veiligheidstechniek, sensoriek en reserveonderdelen. Dit is precies wat cruciaal is bij lichtschermen: product, interface, accessoires en besturing moeten bij elkaar passen.
Passende lichtschermkeuze
GridScan/Pro 1.960, GridScan/Pro 2.500, Pro-Line GS-Pro en passende oplossingen voor verschillende poorthoogtes.
Accessoires direct beschikbaar
Bevestigingssets, beschermkappen, verbindingskabels, poortbesturingen en andere veiligheidstechniek.
Deskundig advies in plaats van een miskoop
Met een foto van de poort, besturing en montageplaats is de passende oplossing veel sneller te vinden.
Uw aankoopbeslissing in 5 stappen
Zo vindt u snel het juiste lichtscherm:
1. Deurhoogte controleren
Welke beschermvelhoogte is nodig: 1,96 m, 2,50 m of hoger?
2. Gebruik beoordelen
Vorkheftrucks, voetgangers, voertuigen, pallets of rolwagens? Hoe meer verkeer, hoe belangrijker het beschermveld.
3. Besturing controleren
OSE, PNP, NPN of andere evaluatie-eenheid? Maak een foto van het klemmenbereik.
4. Montage plannen
Zijdelings, aan het kozijn, met 90°-hoek of achterwandmontage? Bevestiging direct meenemen in de planning.
5. Accessoires aanvullen
Beschermkappen, verbindingskabels en passende besturing controleren voordat de montage begint.
FAQ: Lichtschermen voor poorten en industriedeuren
Wat is een lichtscherm bij een poort?
Een lichtscherm is een contactloze veiligheidsinrichting met meerdere lichtstralen. Het bewaakt een beschermveld in de poortopening en detecteert personen, voertuigen of objecten in de zone.
Wat is het verschil tussen een lichtscherm en een lichtrooster?
Een fotocel bewaakt één lichtstraal. Een lichtscherm bewaakt een veiligheidsveld over een bepaalde hoogte met meerdere stralen. Daarom biedt een lichtscherm bij grote deuropeningen vaak meer bescherming.
Wanneer heb ik een lichtscherm nodig in plaats van een lichtcel?
Bij grote industriedeuren, vorkheftruckverkeer, personenverkeer, snelloopdeuren, roldeuren of wanneer een groter gebied bewaakt moet worden.
Welk lichtscherm is geschikt voor normale poorthoogtes?
Voor veel normale toepassingen is de Marantec GridScan/Pro 1.960 met 1,96 m beschermvelhoogte een sterke optie.
Wanneer is de GridScan/Pro 2.500 zinvol?
De GridScan/Pro 2.500 is zinvol bij hogere poortopeningen, roldeuren, snelloopdeuren of toepassingen met een grotere behoefte aan beschermvelden.
Wat betekenen OSE, PNP en NPN?
Dit zijn interfaces respectievelijk uitgangstypes voor de verbinding met de poortbesturing. De besturing moet overeenkomen met de gekozen interface.
Heb ik beschermkappen nodig voor een lichtscherm?
In de industrie, magazijnen, laadzones of stoffige omgevingen zijn beschermkappen zeer zinvol. Ze beschermen de lenzen en vergemakkelijken de reiniging.
Kan een lichtscherm de sluitkantbeveiliging vervangen?
Niet zomaar. Dit hangt af van het poorttype, de besturing, de risicobeoordeling en de integratie. sluitkant en lichtscherm moeten gezamenlijk en vakkundig worden beoordeeld.
Kan ik zelf een lichtscherm monteren?
Aangezien lichtschermen veiligheidsrelevante componenten zijn, moeten montage, aansluiting en functionele controle door gekwalificeerd personeel worden uitgevoerd.
Hoe vermijd ik een miskoop?
Fotografeer de poortopening, besturing, klemmenbereik, bestaande sensoriek en montageplaats. Noteer de poorthoogte, poortbreedte, gewenste beschermvelhoogte en interface. Bij twijfel stuur het naar Tormeister24.
Eén lichtstraal niet genoeg? Beveilig de poort dan met een beschermveld.
Vind nu het juiste lichtscherm inclusief bevestiging, beschermkap en accessoires voor uw deurinstallatie.
