Veiligheidsvoorzieningen voor elektrisch bediende poorten: Wat is verplicht?
Een gemotoriseerde poort mag niet 'blind' sluiten. Hier leest u wanneer een lichtcel, lichtgordijn, sluitrandbeveiliging of andere veiligheidscomponenten zinvol en noodzakelijk zijn.
Inhoud van deze pagina ↓

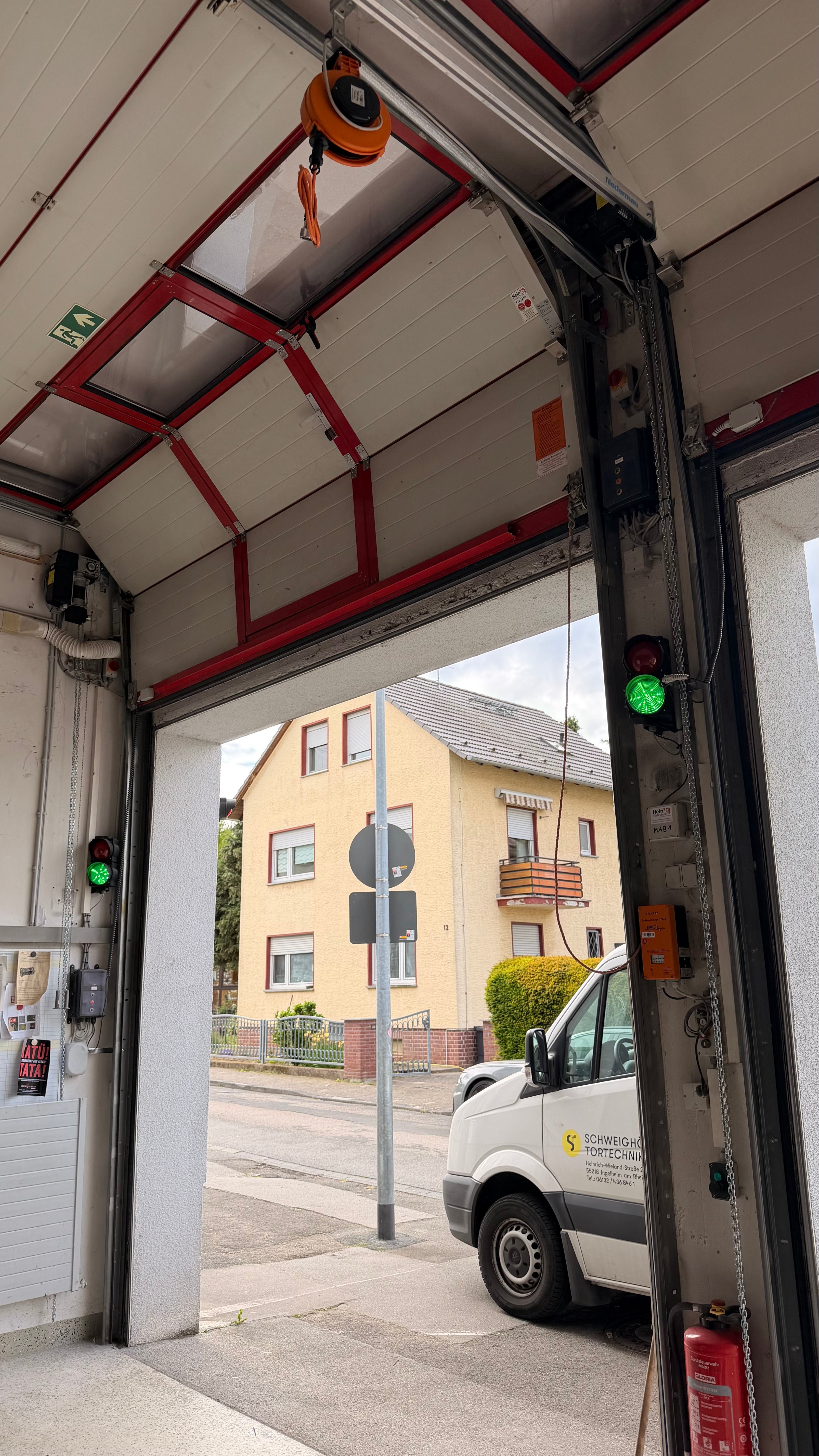

Waarom veiligheidsvoorzieningen bij elektrisch bediende poorten zo belangrijk zijn
Een elektrisch bediende poort beweegt massa. Bij een industriële poort, sectionaalpoort, roldeur, snelloopdeur, schuifpoort of draaipoort werken aandrijfkracht, snelheid, sluitrand en besturing samen. Precies daarom is het niet voldoende om alleen te vragen: "Werkt de poort nog?"
De belangrijkere vraag luidt: Detecteert de poort personen, voertuigen en obstakels betrouwbaar, voordat het gevaarlijk wordt?
Als een veiligheidsvoorziening ontbreekt, verkeerd is aangesloten of niet meer goed functioneert, kan dit gevolgen hebben:
- De poort botst tegen een obstakel of een persoon.
- De installatie stopt constant of rijdt na het sluiten weer omhoog.
- De UVV-keuring of veiligheidstechnische keuring wordt niet doorstaan.
- In bedrijf ontstaan stilstand, reparatiekosten en aansprakelijkheidsrisico's.
- Veiligheidscomponenten worden overbrugd – en precies daardoor wordt de installatie gevaarlijk.
Voor exploitanten betekent dit: Een poortinstallatie moet niet alleen functioneren, maar ook veilig worden bediend, gekeurd en onderhouden. Juist bij commercieel gebruikte poorten is dit geen bijzaak, maar onderdeel van de exploitantenverantwoordelijkheid.
Wat betekent "elektrisch bediende poort" eigenlijk?
Een elektrisch bediende poort is een poort die door een aandrijving wordt bewogen. Hiertoe behoren bijvoorbeeld:
Industriepoorten
Sectionaalpoorten, roldeuren, snelloopdeuren en vouwdeuren in hallen, werkplaatsen, logistieke ruimtes of productiegebieden.
Garagedeuren
Gemotoriseerde garage-sectionaalpoorten, kanteldeuren of openslaande deuren in particulier of commercieel gebruik.
Toegangspoorten
Automatische schuifpoorten en draaipoorten bij opritten, bedrijfsterreinen, wooncomplexen of privépercelen.
Overal waar een poort automatisch opent of sluit, moeten knelpunten, schuifpunten, intrekpunten en het sluitbereik in overweging worden genomen. Afhankelijk van de installatie worden hiervoor verschillende veiligheidscomponenten gebruikt.
Typische fouten uit de praktijk
Veel storingen en veiligheidsgebreken ontstaan niet door de poort zelf, maar door verkeerd geselecteerde, defecte of verkeerd gemonteerde veiligheidsvoorzieningen.
Fout 1: "Eén lichtcel is altijd voldoende"
Een lichtcel detecteert alleen het gebied tussen zender en ontvanger. Bij complexere gevaren, brede openingen of veel personenverkeer kan een lichtgordijn of een sluitrandbeveiliging zinvoller zijn.
Fout 2: Veiligheid wordt overbrugd
Als de poort vanwege een defecte sluitrand of lichtcel niet werkt, wordt er soms "even" overbrugd. Dit is gevaarlijk. Een overbrugde veiligheidsvoorziening verandert een storing in een reëel risico.
Fout 3: Verkeerde componenten worden besteld
Optosensor, 8k2-lijst, lichtcel en lichtgordijn zijn niet willekeurig uitwisselbaar. De componenten moeten passen bij de poortbesturing, de veiligheidskring en de poortinstallatie.
Fout 4: Montagehoogte en uitlijning kloppen niet
Een lichtcel kan technisch functioneren en toch slecht beschermen als deze verkeerd gepositioneerd of niet goed uitgelijnd is.
Fout 5: Oude besturing, nieuwe veiligheidstechniek
Niet elke oudere poortbesturing kan moderne veiligheidscomponenten direct uitlezen. Dan zijn passende evaluatie-eenheden, compatibele componenten of een geschikte besturing nodig.
Fout 6: Keuring wordt alleen als plicht gezien
De keuring is niet alleen papier. Het toont vroegtijdig aan of veiligheidslijsten, lichtcellen, slappe kabel schakelaars, loopdeurcontacten en besturing betrouwbaar werken.
Technische uitleg: Welke veiligheidsvoorzieningen zijn er?
Om de juiste oplossing te kiezen, moeten de belangrijkste componenten duidelijk worden onderscheiden. De volgende systemen vervullen verschillende taken.
1. Lichtcel
Een lichtcel werkt met een lichtstraal tussen zender en ontvanger. Wordt de straal onderbroken, dan detecteert de besturing een obstakel en stopt of keert de poort om.
Typisch gebruik: Garagedeuren, industriepoorten, toegangspoorten, doorgangen en eenvoudige beveiliging van poortopeningen.
Als u passende oplossingen zoekt, vindt u hier lichtcellen voor poorten en deuren.
2. Lichtgordijn
Een lichtgordijn bewaakt niet alleen een enkele lijn, maar een groter gebied met meerdere stralen. Hierdoor detecteert het obstakels betrouwbaarder over een breder oppervlak.
Typisch gebruik: Industriepoorten, snelloopdeuren, halpoorten, logistieke gebieden, heftruckverkeer en installaties met frequent gebruik.
Voor intensief gebruikte poortgebieden zijn lichtgordijnen voor poorten en industriepoorten vaak de professionelere oplossing.
3. Sluitrandbeveiliging met optosensor
Bij een optische sluitrandbeveiliging bevindt zich een optosensor-systeem in de rubberen afdichting van de sluitrand. Wordt de rubberen lijst samengedrukt, dan detecteert het systeem de verandering en meldt een obstakel aan de besturing.
Typisch gebruik: Sectionaalpoorten, roldeuren, industriepoorten en poortinstallaties waarbij de hoofdsluitrand bewaakt moet worden.
Passende reserveonderdelen vindt u in de categorie optosensoren en sluitrandbeveiliging.
4. 8k2-veiligheidslijst
Een 8k2-veiligheidslijst werkt met een elektrische weerstand van doorgaans 8,2 kOhm. Wordt de veiligheidslijst bediend of verandert de stroomkring, dan interpreteert de besturing dit als een signaal om te stoppen of om te keren.
Belangrijk: Een 8k2-lijst moet passen bij de besturing. Niet elke besturing kan elke veiligheidslijst direct uitlezen.
5. Slappe kabel schakelaar
Bij sectionaalpoorten met kabelgeleiding bewaakt de slappe kabel schakelaar of een draagkabel correct gespannen is. Wordt een kabel slap of treedt er een probleem op, dan kan de poortbeweging worden voorkomen of gestopt.
Geschikte componenten vindt u hier: slappe kabel schakelaars voor poortinstallaties.
6. Loopdeurcontact
Als een sectionaalpoort een geïntegreerde loopdeur heeft, mag de poort niet bewegen zolang deze deur geopend of niet veilig gesloten is. Hiervoor wordt een loopdeurcontact gebruikt.
Passende componenten vindt u in de categorie loopdeurcontacten voor poorten.
7. Poortbesturing
De beste veiligheidsvoorziening helpt weinig als de besturing deze niet correct uitleest. De poortbesturing verwerkt signalen van lichtcel, lichtgordijn, sluitrand, loopdeurcontact en andere veiligheidsschakelaars.
Voor passende oplossingen kunt u de categorie Marantec industriepoortbesturingen bekijken.
Welke veiligheidsvoorziening is de juiste oplossing?
De passende oplossing komt niet voort uit een onderbuikgevoel, maar uit de concrete poortinstallatie. Cruciaal zijn vooral deze vragen:
- Gaat het om een garagedeur, industriepoort, snelloopdeur, roldeur, schuifpoort of draaipoort?
- Bewegen er personen in het poortgebied?
- Rijden er heftrucks, voertuigen of palletwagens door de opening?
- Zijn er knel-, schuif- of intrekpunten?
- Welke besturing is geïnstalleerd?
- Welke veiligheidsvoorzieningen zijn al aanwezig?
- Wat staat er in de fabrikantdocumentatie, keuringsboek en onderhoudsdocumenten?
Voor eenvoudige poortopeningen
Een correct gemonteerde lichtcel kan een zinvolle basisbeveiliging zijn, vooral bij garagedeuren en eenvoudigere doorgangen.
Lichtcellen bekijkenVoor intensief gebruikte industriepoorten
Bij heftruckverkeer, brede openingen of veel personenverkeer is een lichtgordijn vaak de betere oplossing, omdat een groter gebied wordt bewaakt.
Lichtgordijnen vergelijkenVoor bewaakte sluitranden
Als de hoofdsluitrand moet worden beveiligd, worden optosensoren, veiligheidslijsten of passende sluitrandbeveiligingen gebruikt.
Sluitrandbeveiliging vindenAls u niet zeker weet welk component bij uw installatie past, is een aanvraag vaak voordeliger dan een miskoop. Vooral bij veiligheidsrelevante reserveonderdelen moet er niet worden gegokt.
Passend veiligheidscomponent aanvragenVergelijking & besluitvorming
De volgende tabel toont typische toepassingsgevallen. Deze vervangt geen inspectie ter plaatse, maar helpt bij de eerste beoordeling.
| Situatie | Typische oplossing | Voordeel | Passende categorie |
|---|---|---|---|
| Gemotoriseerde garagedeur of eenvoudige doorgang | Lichtcel, krachtbegrenzing, passende aandrijflogica | Detecteert obstakels in de doorgang en verhoogt de dagelijkse veiligheid | Lichtcellen |
| Industriepoort met heftruckverkeer | Lichtgordijn, sluitrandbeveiliging, passende besturing | Bewaakt een groter gebied en vermindert storingen tijdens bedrijf | Lichtgordijnen |
| Sectionaalpoort met bewaakte onderkant | Optosensor of veiligheidslijst | Reageert bij contact met de sluitrand en beschermt tegen beknellingsgevaar | Optosensoren |
| Sectionaalpoort met kabelgeleiding | Slappe kabel schakelaar | Bewaakt kabelspanning en voorkomt gevaarlijke poortbewegingen bij kabelproblemen | Slappe kabel schakelaars |
| Sectionaalpoort met geïntegreerde loopdeur | Loopdeurcontact | Voorkomt poortbeweging bij open of niet veilig gesloten loopdeur | Loopdeurcontacten |
| Schuifpoort of draaipoort bij toegangswegen | Lichtcellen, veiligheidslijsten, passende besturing | Beveiligt hoofd- en nevensluitranden en het bewegingsbereik | Advies aanvragen |
| Oude industriële poortinstallatie met terugkerende storingen | Controle van sensoren, sluitrand en besturing | Voorkomt miskopen en zorgt ervoor dat de installatie weer betrouwbaar werkt | Poortbesturingen |
Normen en regels eenvoudig uitgelegd
Bij krachtbediende poorten komen vaak termen voor zoals ASR A1.7, EN 12453, EN 12978, EN 13241, BetrSichV of DGUV Informatie 208-022. Voor beheerders lijkt dit snel ingewikkeld. In de praktijk draait het echter om één duidelijke kern:
De poort moet zodanig worden gekozen, bediend, gecontroleerd en onderhouden dat personen niet door de poortbeweging in gevaar worden gebracht.
Wat betekent dit voor beheerders?
Beheerders moeten ervoor zorgen dat de poortinstallatie veilig kan worden gebruikt. Hieronder vallen goed functionerende veiligheidsvoorzieningen, regelmatige controle, documentatie, onderhoud en het vervangen van defecte onderdelen.
Wat betekent dit voor monteurs?
Monteurs moeten erop letten dat veiligheidscomponenten passen bij de installatie, correct gemonteerd zijn en correct door de besturing worden geëvalueerd. Een lichtscherm dat elektrisch functioneert, maar verkeerd is geplaatst, lost het veiligheidsprobleem niet betrouwbaar op.
Wat betekent dit voor reserveonderdelen?
Bij veiligheidsrelevante reserveonderdelen telt niet alleen de prijs. Doorslaggevend is de technische pasvorm. Een verkeerd gekozen optische sensor, een ongeschikte veiligheidslijst of een niet-compatibele besturing kan nieuwe storingen veroorzaken en de controle bemoeilijken.
Praktijkvoorbeeld: De industriële poort gaat steeds weer omhoog
Een typisch geval uit het dagelijks leven: In een magazijn gaat de sectionaalpoort naar beneden, stopt vlak voor de grond en gaat weer omhoog. Voor de beheerder lijkt het in eerste instantie een aandrijffout. In veel gevallen ligt de oorzaak echter in de veiligheidsketting.
Mogelijke oorzaken zijn:
- Het lichtscherm is vervuild of slecht uitgelijnd.
- De optische sensor in de sluitrand is defect.
- De rubberen lijst van de sluitrand is beschadigd.
- Er is sprake van kabelbreuk of een contactprobleem.
- De besturing herkent een veiligheidssignaal niet correct.
- Een loopdeurcontact of slappe kabel schakelaar meldt een storing.
De fout mag niet door overbrugging worden "opgelost". Beter is een schone diagnose: visuele inspectie, uitlijning controleren, veiligheidscircuit controleren, onderdeel identificeren en passend reserveonderdeel selecteren.
Als de installatie snel weer moet werken, helpt een duidelijke componenttoewijzing. Houd hiervoor zoveel mogelijk fabrikant, type besturing, poortmodel, aanwezige veiligheidscomponent en foto's van de aansluitingen gereed.
Storing of reserveonderdeel aanvragenVeelvoorkomende bezwaren – en het duidelijke antwoord
„De poort werkt toch nog.“
Een poort kan rijden en toch onveilig zijn. Doorslaggevend is niet alleen de beweging, maar of obstakels en gevaren betrouwbaar worden herkend.
„We hebben alleen snel een goedkope oplossing nodig.“
Bij veiligheidscomponenten is het goedkoopste artikel niet automatisch de goedkoopste oplossing. Een miskoop kost tijd, verzendkosten, montage en in het ergste geval bedrijfsveiligheid.
„Het oude lichtscherm ziet er precies hetzelfde uit.“
Hetzelfde uiterlijk betekent niet dezelfde functie. Aansluittype, bereik, evaluatie, beschermingsgraad en compatibiliteit met de besturing moeten kloppen.
„We overbruggen het even tot morgen.“
Juist hierdoor ontstaan gevaarlijke situaties. Een overbrugde veiligheidsvoorziening beschermt niet meer. Defecte componenten moeten worden vervangen of vakkundig worden gerepareerd.
Duidelijke aanbeveling voor actie
Als u een veiligheidsvoorziening voor een krachtbediende poort moet kiezen of vervangen, ga dan gestructureerd te werk:
- Poorttype bepalen: Sectionaalpoort, roldeur, snelroldeur, schuifpoort, draaipoort of garagedeur.
- Gevaar herkennen: Sluitrand, doorgang, intrekpunt, loopdeur, kabelgeleiding of heftruckverkeer.
- Bestaande techniek controleren: Besturing, aansluiting, veiligheidscircuit en aanwezige sensoren.
- Defect onderdeel eenduidig identificeren: Typeplaatje, fabrikant, kabelkleuren, aansluitingen en foto's bewaren.
- Passend reserveonderdeel kiezen: Niet kopen op uiterlijk, maar op technische compatibiliteit.
- Functie laten controleren: Vooral bij commerciële poortinstallaties moet de veiligheid na vervanging worden gecontroleerd.
Veelgestelde vragen over veiligheidsvoorzieningen bij krachtbediende poorten
Welke veiligheidsvoorziening is verplicht bij krachtbediende poorten?
Dat hangt af van het poorttype, het gebruik, het gevaar en de specificaties van de fabrikant. In de praktijk worden vaak lichtschermen, lichtroosters, sluitrandbeveiligingen, veiligheidslijsten, slappe kabel schakelaars en loopdeurcontacten gebruikt. Doorslaggevend is dat de poortinstallatie veilig kan worden bediend.
Is een lichtscherm bij een industriële poort voldoende?
Niet altijd. Een lichtscherm bewaakt slechts één lijn. Bij intensief heftruckverkeer, brede openingen of een hoger risico kan een lichtrooster of een aanvullende sluitrandbeveiliging zinvol of noodzakelijk zijn.
Wanneer heb ik een lichtrooster nodig in plaats van een lichtscherm?
Een lichtrooster is vooral zinvol bij industriële poorten, snelroldeuren, veelgebruikte doorgangen en gebieden met personen- of heftruckverkeer. Het bewaakt een groter gebied en biedt daardoor een betere aanwezigheidsdetectie.
Wat is het verschil tussen een optische sensor en een 8k2-veiligheidslijst?
Een optische sensor werkt optisch in de sluitrand. Een 8k2-veiligheidslijst werkt via een weerstandsbewaking. Beide systemen dienen ter beveiliging, maar moeten passen bij de betreffende poortbesturing.
Waarom gaat mijn poort steeds weer omhoog?
Vaak meldt een veiligheidsvoorziening een obstakel of een storing. Mogelijke oorzaken zijn vervuilde lichtschermen, verkeerd uitgelijnde sensoren, defecte optische sensoren, beschadigde veiligheidslijsten, kabelproblemen of fouten in de besturing.
Mag een defecte veiligheidsvoorziening overbrugd worden?
Nee, dat is geen nette oplossing. Als een veiligheidsvoorziening wordt overbrugd, kan de poort gevaarlijk worden. Beter is het om de oorzaak te vinden en het passende reserveonderdeel vakkundig te vervangen.
Moeten krachtbediende poorten regelmatig worden gecontroleerd?
Ja, met name in de commerciële sector zijn regelmatige veiligheidstechnische controles belangrijk. Daarbij worden onder andere beveiligingsvoorzieningen, besturing, mechaniek en documentatie bekeken.
Welke rol speelt de poortbesturing?
De poortbesturing evalueert de signalen van de veiligheidsvoorzieningen. Daarom moeten lichtscherm, lichtrooster, optische sensor, veiligheidslijst, loopdeurcontact of slappe kabel schakelaar passen bij de besturing.
Welke gegevens heb ik nodig voor de keuze van een reserveonderdeel?
Handig zijn fabrikant, poortmodel, type besturing, artikelnummers, foto's van het oude onderdeel, foto's van de aansluitingen en een korte foutbeschrijving. Hiermee kan sneller het passende reserveonderdeel worden gevonden.
Waar vind ik passende veiligheidsvoorzieningen voor poorten?
Bij Tormeister24 vindt u passende categorieën voor lichtschermen, lichtroosters, optische sensoren, sluitrandbeveiligingen, slappe kabel schakelaars, loopdeurcontacten en poortbesturingen. Bij onzekerheid is een directe aanvraag met afbeeldingen en technische gegevens aan te bevelen.
