Lichtschermen, lichtroosters of optische sensoren?
De juiste randbescherming voor uw poort.
Voor garagedeuren, sectionaaldeuren, roldeuren en snelle deuren – de grote vergelijking van Tormeister 24.

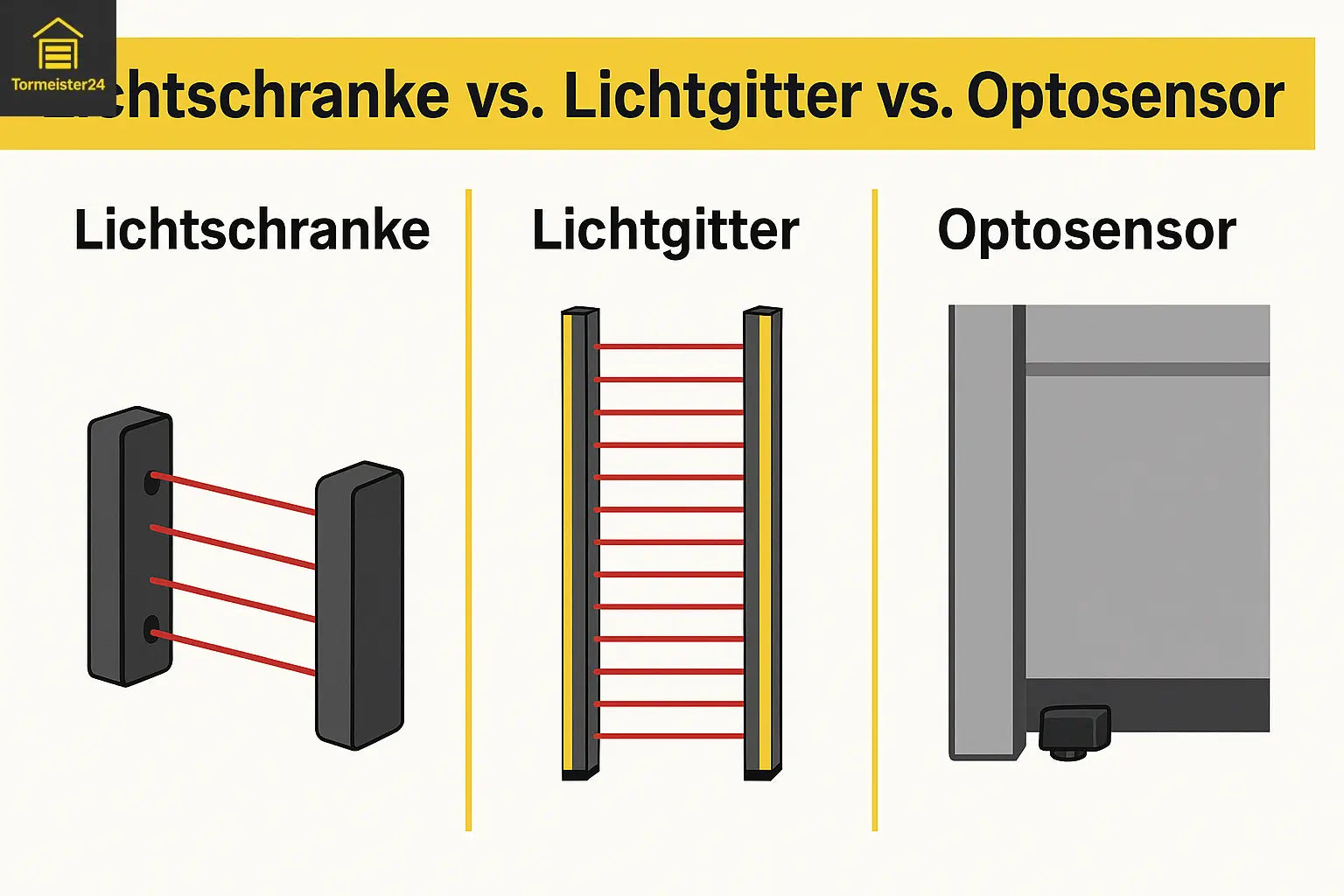

Lichtschermen, lichtroosters, optische sensoren – wat is wat?
Lichtbarrières (inkomend of reflecterend)
Een fotocelsensor bewaakt een lijn – ofwel als eenrichtingssensor (zender ⇄ ontvanger) of als reflecterende sensor (zender/ontvanger in dezelfde behuizing + reflector). Ideaal voor toegangscontrole en extra beveiliging in de opening. Modellen zoals de SOMMER 5233 (IP67, polarisatiefilter) zijn robuust en bestand tegen omgevingslicht.
Voordelen: compacte installatie, voordelige aanpassing achteraf, beproefde technologie. Beperkingen: Beveiligt slechts één lijn, niet het gehele doelgebied.
Lichtraster (beschermingsveld met meerdere lichtbundels)
Lichtroosters creëren een beschermend veld met meerdere infraroodstralen, waardoor de volledige hoogte/breedte wordt beveiligd. Dit is de gouden standaard voor intensief gebruikte industriële deuren of snelle deuren. Series zoals Marantec GridScan/Pro zijn bijvoorbeeld verkrijgbaar met beschermingsveldhoogtes van 1,96 m en 2,5 m en met gangbare interfaces (PNP/NPN/OSE).
Optosensoren aan de sluitende rand
In het rubberen profiel van de bewegende sluitrand bevinden zich optische sensoren. Als de lichtstraal in het profiel wordt onderbroken (contact), stopt de poort en keert om – zeer effectief tegen beknelling en afschuiving.
De OSE-aansluiting wordt veel gebruikt (bijv. Marantec F-zender/F-ontvanger, OSE-gecodeerd). Er zijn ook radiografisch bediende accessoires verkrijgbaar (bijv. radiografisch bediende deurcontacten).
Voor explosiegevaarlijke zones zijn speciale ATEX-lichtschermen beschikbaar (bijvoorbeeld reflecterende varianten voor zone 1/2).
Vergelijkingstabel: Welke oplossing is geschikt voor welk doel?
| criterium | Lichtbarrière | Lichtraster | Optosensor (sluitrand) |
|---|---|---|---|
| Veiligheidsprincipe | Bewaakt een lijn (eenrichtingsverkeer of reflecterend). | Beschermingsveld met meerdere stralen (bijv. hoogte 1,96–2,5 m) | Sensor in de sluitrand (OSE/optisch, of alternatief 8,2 kΩ contactstrip) |
| omslag | Lijndetectie, geschikt als doorgangs- of extra veiligheidsvoorziening. | Gebiedsdetectie (volledige opening), ideaal voor voetgangersverkeer. | Precies op het punt van gevaar (bewegende rand) |
| Typische verbindingen | Relais/wisselschakelaar, 2-draads/4-draads (modelafhankelijk) | PNP / NPN / OSE (afhankelijk van het model, bijvoorbeeld GridScan/Pro) | OSE (optisch gecodeerd) of 8,2 kΩ (resistief) |
| Versterken | Eenvoudig, kostenefficiënt en flexibel achteraf aan te passen. | Maximale persoonlijke veiligheid op openingshoogte, ideaal voor snelle/industriële deuren. | Maximale effectiviteit direct op het knelpunt; een aan de norm conforme oplossing aan de sluitrand. |
| grenzen | Het beveiligt geen gebied, alleen een lijn. | Complexer dan een eenvoudige lichtscherm, mogelijk met extra accessoires (kabels/afdekkingen). | Het beschermt voornamelijk de rand, niet het openingsvlak. |
Voorbeelden: GridScan/Pro 1,96 m & 2,5 m met PNP/NPN/OSE-opties; SOMMER 5233 (IP67) ; F-receiver OSE .
Bestelgids: 5 stappen naar de juiste randbescherming
- Deurtype en gebruik – privégarage (incidenteel), industriële deur/sneldeur (frequent, personenverkeer).
- Te beveiligen gebied – openingsvlak (→ lichtraster), doorgangslijn (→ lichtbarrière), bewegende sluitrand (→ optosensor/OSE).
- Controleer de interface van uw controller: OSE? PNP/NPN? 8,2 kΩ? (bijv. GridScan/Pro ondersteunt PNP/NPN/OSE).
- Omgeving – buitenruimte, IP-bescherming, explosiegevaarlijke zone (hiervoor zijn ATEX-modellen beschikbaar).
- Bestel de accessoires tegelijkertijd – afdekkingen, montagebeugels, bedienings-/aansluitkabels (bijv. beschermhoesenset; let op: assortiment met 20% gereduceerd ).
Snelle match:
• Garagedeur – Doorrijlichtbarrière + sluitsensor voor de rand.
• Industrieel/Hoge snelheid – Lichtnet met een veld van 2,5 m + OSE/PNP/NPN afhankelijk van de besturing.
• Exploratiezone – ATEX reflecterende lichtbarrière .
Praktische ervaring: beproefde configuraties uit projecten in heel Duitsland.
- Logistiek laadperron – doorvoer > 200 openingen/dag: Lichtraster (GridScan/Pro) + beschermkap + OSE-bekabeling, optionele verlengkabel voor synchronisatie.
- Privégarage met fietsverkeer – reflecterende lichtbarrière (polariserend filter, IP67) voor het monitoren van de doorgang; aan de onderrand een OSE-optosensor in F-profiel (bijv. P1/P2/P6).
- Parkeerpoort in het stadscentrum – eenrichtingslichtbarrières met montagebeugels + invoerbeveiliging (OSE) aan de rand voor extra veiligheid.
Productlinkhub (alles gecontroleerd en klaar om op te klikken)
Lichtschermen – complete lijst (23 items)
- Eenrichtingslichtbarrière 12–24 V, 20 m, IP55, draaibaar (SOMMER 99738)
- Weerbestendige behuizing voor reflector (SOMMER 5234V000)
- Reflecterende lichtbarrière 12 m, IP67, polarisatiefilter (SOMMER 5233)
- Reflecterende lichtbarrière 21 m (SOMMER 5228)
- Marantec Special 630 – Eenrichtingslichtbarrière voor frames (2 mm)
- Marantec Special 630 – 8 m, 2-aderig, 2×10 m kabel
- Marantec Special 630 – Eenrichtingslichtbarrière voor frames (1 mm)
- Marantec Special 633 R – 20 m, 4-aderig (zonder kabel)
- Marantec Special 633 L – 20 m, 2-draads (zonder kabel)
- Marantec Special 633 L – 20 m, 2-aderig, 20 m kabel
- Marantec Special 633 – 8 m, 2-draads (zonder kabel)
- Marantec Special 633 – 8 m, 2-aderig, 20 m kabel
- Marantec montagebeugelset van 2 (lichtschermen met éénrichtingszicht)
- Marantec montagebeugelset Special 630
- Marantec eenrichtingslichtbarrière 24–240 V, 10 m (met hoeken)
- Marantec eenrichtingslichtbarrière 12–24 V, 10 m (met kabel)
- Marantec Special 630 – 8 m (met montagebeugel)
- Marantec Ex-lichtbarrière Reflex (Zone 1/2, 8 m)
- Marantec Ex-lichtbarrière Reflex IP67 (Zone 1/2, 8 m)
- Marantec intrekbeveiliging 10 m, 24 V‑DC (OSE)
- Marantec Special 670 (2× 2-draads LS op één ingang)
- Marantec Special 613‑2 Reflex, 8 m, 2-draads
- Pro-Line doorrijlichtbarrière
Lichtroosters – complete lijst (13 items)
- Lichtnet aansluitkabel 10 m
- 90° montageset voor GridScan/Pro
- Montageclips (achterwand) voor GridScan/Pro
- Marantec GridScan/Pro 1.960 m (PNP/NPN/OSE)
- Marantec GridScan/Pro 2.500 m (PNP/NPN/OSE)
- Beschermhoesset 1960 mm (-20% bereik)
- Beschermhoesenset 2500 mm
- Verlengkabel voor synchronisatie van 10 meter
- Verlengkabel voor synchronisatie 3 m
- 5 meter synchronisatiekabelverlenging
- Pro-Line CND1 bedieningskabel
- Pro-Line Light Grid GS-Pro <10 m breed / 2,8 m hoog
- GS-Pro bedieningskabel 6P – 5 m
Optische sensoren en sluitrand – representatieve kernproducten (selectie)
- Marantec F-profiel P1 (11 mm optosensoren, 50 m)
- Marantec F-profiel P2 (11 mm, 25 m)
- Marantec F-profiel P4 (22 mm, 25 m)
- Marantec F-profiel P6 (11 mm, 25 m)
- F-afstandshuls 11/22 mm (met stalen inzetstuk)
- Sluitingsprofiel poort 29×58 mm (2 kamers, 14 mm optosensoren)
- Sluitingsprofiel poort 30,2 × 40 mm (1 kamer, 22 mm optosensoren)
- SOMMER eindkap met 2,5 m kabel (voor 8,2 kΩ contactstrip)
- SOMMER Aluminium K-rail 1000×30×10 mm
- Marantec F-Transmitter OSE – 0,5 m kabel
- Marantec F-Transmitter OSE – 4 m kabel
- Marantec F-Transmitter OSE – 10,5 m kabel
- Marantec F-Transmitter OSE – 6 m kabel
- Marantec F-receiver OSE – 0,4 m kabel
- Optosensorset: Zender 10,5 m / Ontvanger 0,4 m
- Optosensorset: Zender 10,5 m / Ontvanger 1 m
- Optosensorset: Zender 15 m / Ontvanger 0,4 m
- Optosensorset: Zender 6,5 m / Ontvanger 0,5 m
- Veiligheidscontactstrip 8,2 kΩ (configureerbaar)
- Marantec draadloos deurcontact 868 MHz (IP55)
- 6-aderige aansluitkabel met stekker (TBAD)
- Aansluitkabel voor poortbladverdeeldozen 10 m
- Protect-Switch 190 aansluitdoos voor poortvleugels
- IP65 afdichtingsset voor aansluitdozen van poortvleugels
- Marantec Protect-Opto 602 – toonaangevende lichtbarrière
De complete collectie (85 artikelen) vindt u hier: Optosensoren & randbeveiliging .
FAQ – Veelgestelde vragen
Is een lichtscherm op mijn garagedeur voldoende?
Het is uitstekend geschikt als doorgangsbeveiliging. Voor de bewegende sluitrand adviseren wij bovendien een OSE-optosensor of een 8,2 kΩ-contactstrip – dit biedt bescherming direct op de plaats van het gevaar.
Hoe kies ik de juiste interface (OSE/PNP/NPN)?
Raadpleeg de besturingsdocumentatie: als er een OSE-ingang beschikbaar is, zijn OSE-oplossingen bijzonder eenvoudig. Veel lichtgrids (bijv. GridScan/Pro) bieden PNP/NPN/OSE-ondersteuning, waardoor u flexibel blijft.
Buitenruimtes en aarde – waar moet je op letten?
Let op de IP-bescherming en beschermhoezen. Beschermhoezen zijn verkrijgbaar voor GridScan/Pro (let op: het bereik wordt met 20% verminderd). Polarisatiefilters helpen om omgevingslicht tegen te houden en lichtbarrières te blokkeren.
Voormalige zone?
Gebruik uitsluitend ATEX-gecertificeerde producten, bijvoorbeeld speciale explosieveilige lichtschermen.
Contact & Advies
Weet u niet zeker welke oplossing het beste bij uw besturingssysteem past? Ons team helpt u snel en praktisch verder.
