Marantec EM 184 uitbreidingsmodule: Afrolbeveiliging netjes in de poortbesturing integreren
Als een afrolbeveiliging nodig is voor een roldeur of industriepoort, maar de besturing geen geschikte ingang biedt, bepaalt de juiste uitbreidingsmodule de veiligheid, functie en storingsvrije werking.
Inhoud van deze pagina ↓
Waarom de EM 184 uitbreidingsmodule zo belangrijk is
Bij veel roldeuren, rolhekken en industriepoorten volstaat het niet om zomaar een afrolbeveiliging te kopen en aan te sluiten. De veiligheidsvoorziening moet correct worden herkend, getest en geëvalueerd door de poortbesturing. Juist daar gaat het in de praktijk vaak mis.
Het typische probleem: de gevarenzone is duidelijk. Een afrolbeveiliging moet worden gemonteerd of vervangen. De sensor is gekozen. Maar de bestaande besturing heeft geen geschikte ingang of de bestaande evaluatie past niet bij het signaal van de veiligheidsvoorziening.
Een afrolbeveiliging beschermt alleen betrouwbaar als deze elektrisch en besturingstechnisch netjes is geïntegreerd. Een verkeerde aansluiting leidt niet tot meer veiligheid, maar tot storingen, dodemansbediening of een installatie die helemaal niet vrijgeeft.
De Marantec EM 184 uitbreidingsmodule is precies voor deze interface-taak gebouwd: het breidt geschikte Marantec-besturingen uit met aansluitingen voor maximaal twee afrolbeveiligingen.
Als u niet zeker weet of uw besturing, sensor en poortinstallatie compatibel zijn, stuur Tormeister24 dan foto's van de besturing, het typeplaatje, het klemmenplan en de bestaande veiligheidstechniek.
Waarom het onderwerp belangrijker is dan veel gebruikers denken
Bij veiligheidstechniek wordt vaak alleen gelet op het zichtbare onderdeel: fotocel, afrolbeveiliging, sensor, kabel. Het doorslaggevende punt bevindt zich echter vaak in de schakelkast: de evaluatie.
Als de besturing het signaal niet begrijpt, helpt zelfs de beste sensor niet. Dan ontstaan typische problemen: de poort rijdt alleen in dodemansbediening, meldt veiligheidsfouten, stopt onverwacht of geeft de automatische rit niet vrij.
Veilige integratie
De EM 184 helpt bij het netjes aansluiten van afrolbeveiligingen met OSE-, PNP- of relais-aansluiting op geschikte Marantec-besturingen.
Minder miskopen
Wie vóór de aankoop de besturing, ingang en sensorsignaal controleert, bestelt niet blindelings een willekeurige fotocel of afrolbeveiliging.
Betere werking
Een correct geïntegreerde veiligheidsvoorziening vermindert storingen en maakt de automatische poortbediening betrouwbaarder.
Vooral bij roldeuren en rolhekken is dit belangrijk. Daar zijn afrolgebieden die niet automatisch worden beveiligd door een normale doorrij-fotocel. De juiste sensoriek moet passen bij de gevarenzone en de besturing.
Typische fouten uit de praktijk
Fout 1: Sensor kopen, ingang vergeten
Veel gebruikers kiezen eerst de afrolbeveiliging. Dat is begrijpelijk, maar niet volledig. Voor de aankoop moet duidelijk zijn of de besturing de sensor direct kan evalueren of dat een uitbreidingsmodule nodig is.
Fout 2: OSE, PNP en relais verwarren
Deze termen beschrijven verschillende signaaltypes. Een besturing met OSE-ingang is niet automatisch geschikt voor een relaiscontact. Een PNP-signaal is ook niet hetzelfde. Wie dit verwart, heeft na de montage vaak dezelfde storing als voorheen.
Fout 3: Slechts één afrolgebied bekijken
Sommige installaties hebben meer dan één kritieke plek. De EM 184 biedt aansluitingen voor twee afrolbeveiligingen. Dit kan belangrijk zijn als beide zijden of verschillende bewegingsrichtingen moeten worden bewaakt.
Fout 4: De richting niet in overweging nemen
Bij poortinstallaties is het cruciaal wanneer een veiligheidsvoorziening actief moet zijn: in op-richting, in toe-richting of in een specifieke bedrijfsmodus. Dit moet correct worden ingesteld in de besturingslogica.
Fout 5: Open DIN-railoplossing verkeerd gebruiken
De EM 184 is verkrijgbaar als DIN-railmodule en als variant in de CS-mini-behuizing. Welke uitvoering zinvol is, hangt af van de inbouwsituatie, schakelkast, beschermingsbehoefte en montagelocatie.
Fout 6: Veiligheidsvoorziening overbruggen
Als de poort niet werkt vanwege een ontbrekend veiligheidssignaal, is dat geen reden om te overbruggen. De installatie meldt een probleem. Dit probleem moet grondig worden gecontroleerd en vakkundig worden opgelost.
Technische uitleg: Wat doet de Marantec EM 184?
De Marantec EM 184 is een uitbreidingsmodule voor geschikte Marantec-poortbesturingen. Het biedt extra ingangen voor afrolbeveiligingen en integreert deze via de MS-bus in de besturingslogica.
Wat betekent "uitbreidingsmodule"?
Een uitbreidingsmodule vult de bestaande besturing aan met functies die niet of onvoldoende direct beschikbaar zijn op de basisbesturing. Bij de EM 184 gaat het specifiek om de integratie van afrolbeveiligingen.
Wat betekent OSE?
OSE staat voor een optische veiligheidsevaluatie. Een OSE-sensor levert geen eenvoudig "aan/uit"-signaal zoals een normale schakelaar, maar een speciaal te evalueren veiligheidssignaal. Daarom moet de besturing of module dit signaal begrijpen.
Wat betekent PNP?
PNP beschrijft een signaaltype dat vaak voorkomt in de sensoriek. Eenvoudig gezegd: de sensor geeft een positief schakelsignaal af. Ook dit signaal moet passen bij de ingang van de besturing.
Wat betekent relais-aansluiting?
Een relaisuitgang werkt als een potentiaalvrij contact. Dat klinkt eenvoudig, maar is niet automatisch geschikt voor elke veiligheidstoepassing. Belangrijk is hoe de besturing dit contact bewaakt en test.
Wat is het verschil tussen EM 184 DIN-rail en EM 184 in de CS-mini-behuizing?
De DIN-railvariant is compact en bedoeld voor inbouw in een geschikte schakelkast. De variant in de CS-mini-behuizing biedt een voorgemonteerde behuizing en is zinvol als een robuustere, netjes afgebakende oplossing op de montagelocatie nodig is.
Niet de afrolbeveiliging alleen is doorslaggevend. De complete keten is cruciaal: gevarenzone, sensortype, besturing, uitbreidingsmodule, voeding, bekabeling, parametrering en functiecontrole.
Passende productoplossingen vindt u hier: Marantec EM 184 DIN-railmodule en Marantec EM 184 in de CS-mini-behuizing.
Wat betekenen normen en veiligheid in de praktijk?
Bij krachtbediende poorten gaat het er niet om zoveel mogelijk normen op te sommen. Doorslaggevend is dat gevarenzones worden herkend en beveiligd met passende beschermingsvoorzieningen.
Voor gebruikers en monteurs betekent dit praktisch:
Gevarenzone herkennen
Inrol-, knel- en schaarpunten moeten worden bekeken. Vooral roldeuren en rolhekken hebben andere gevarenzones dan sectionaalpoorten.
Beschermingsfunctie veilig evalueren
Een veiligheidsvoorziening moet niet alleen gemonteerd zijn. Deze moet correct worden geëvalueerd en gecontroleerd door de besturing.
Functie documenteren
Na montage, vervanging of montage van veiligheidsrelevante onderdelen hoort een grondige functiecontrole erbij.
Belangrijk: De EM 184 maakt een installatie niet automatisch veilig. Het is een bouwsteen. De vakkundige selectie, bedrading, parametrering en controle bepalen de veilige werking.
De passende oplossing: Eerst besturing controleren, dan module en sensor kiezen
De juiste volgorde is eenvoudig: Niet eerst kopen, maar eerst controleren. Vooral bij besturingstechniek voorkomt dit dure verkeerde bestellingen.
Zo gaat u correct te werk
1. Poorttype bepalen
Roldeur, rolhek, sectionaalpoort of speciale poort? Het poorttype bepaalt welke gevarenzones en bewegingsrichtingen relevant zijn.
2. Gevarenzone controleren
Waar kan worden ingerold, gekneld of geschaard? De afrolbeveiliging moet het juiste gebied bewaken.
3. Besturing identificeren
Controleer fabrikant, besturingstype, typeplaatje, klemmenplan en bestaande bus- of veiligheidsingangen.
4. Signaaltype ophelderen
OSE, PNP of relais? Deze informatie bepaalt of sensor, EM 184 en besturing compatibel zijn.
5. Inbouwlocatie evalueren
DIN-rail in de schakelkast of CS-mini-behuizing? De montagelocatie bepaalt de juiste module-uitvoering.
6. Advies gebruiken
Foto's van besturing, klemmen, sensoren en poortinstallatie helpen Tormeister24 de passende oplossing sneller te vinden.
Als u al weet dat uw installatie een EM 184 nodig heeft, kiest u hier de passende uitvoering:
EM 184 DIN-railmodule bekijken EM 184 in CS-mini-behuizing bekijkenWelke Tormeister24-producten en categorieën passen hierbij?
Bij afrolbeveiligingen volstaat het zelden om slechts een enkel onderdeel te bekijken. Module, sensor, besturing en toebehoren moeten compatibel zijn.

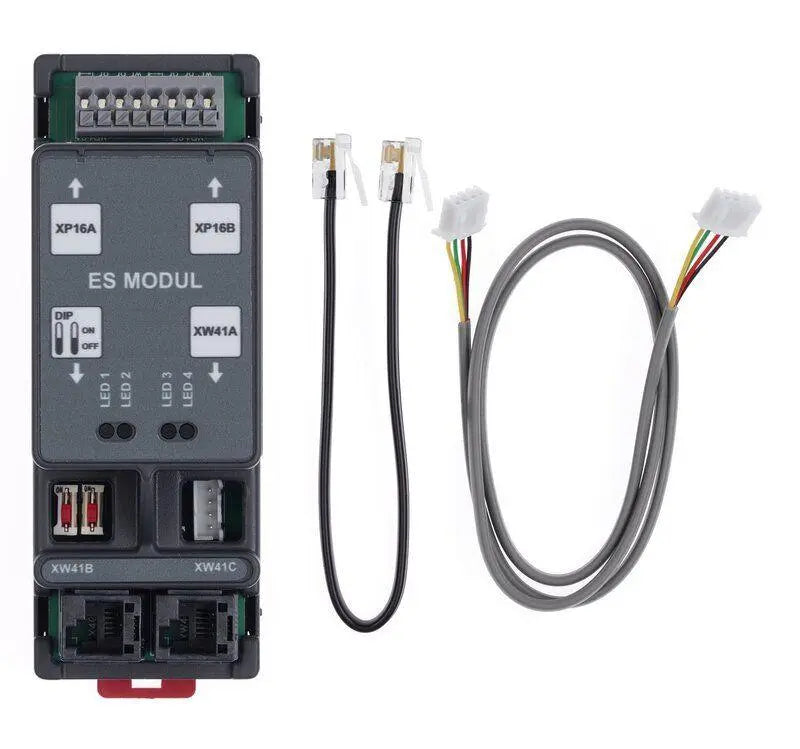

Marantec EM 184 DIN-railmodule
Voor de compacte uitbreiding van geschikte Marantec-besturingen met aansluitingen voor afrolbeveiligingen.
Product bekijkenMarantec EM 184 in CS-mini-behuizing
Voor een voorgemonteerde oplossing in de behuizing, wanneer de inbouwsituatie meer bescherming en orde vereist.
Behuizingsvariant bekijkenMarantec afrolbeveiliging OSE
Optische afrolbeveiliging met 10 m bereik, 24 V-DC, OSE-interface en robuuste uitvoering.
Afrolbeveiliging bekijkenIndustriële poortbesturingen
Als de bestaande besturing niet meer past, verouderd is of aanvullende veiligheidsfuncties nodig zijn.
Besturingen bekijkenFotocellen voor poorten
Voor doorrijbeveiliging, obstakeldetectie en aanvullende bewaking van poortinstallaties.
Fotocellen bekijkenVakadvies
Bij OSE, PNP, relais, MS-bus of onduidelijke besturing is een aanvraag met foto's de snelste weg naar de passende oplossing.
Advies aanvragenVergelijking & beslissingshulp
Deze tabel helpt bij de eerste indeling. De uiteindelijke keuze moet altijd worden gecontroleerd op basis van de bestaande besturing, sensoriek, montageomgeving en specificaties van de fabrikant.
| Situatie | Typisch probleem | Zinvolle oplossing | Passende link |
|---|---|---|---|
| Afrolbeveiliging moet worden aangesloten op een geschikte Marantec-besturing | Directe ingang ontbreekt of is onvoldoende | EM 184 als uitbreidingsmodule controleren | EM 184 DIN-railmodule |
| Module moet beschermd en netjes voorgemonteerd zijn | Open DIN-railoplossing past niet bij de inbouwsituatie | EM 184 in CS-mini-behuizing kiezen | EM 184 CS-mini-behuizing |
| Inrolgebied bij roldeur of rolhek is onbeveiligd | Gevaar door inrollen, knellen of scharen | OSE-afrolbeveiliging plus passende evaluatie controleren | Marantec afrolbeveiliging |
| Poort rijdt alleen in dodemansbediening | Veiligheidssignaal ontbreekt of wordt verkeerd geëvalueerd | Sensor, module, bekabeling en besturingsparameters controleren | Advies aanvragen |
| Meerdere gevarenzones moeten worden bewaakt | Een enkele ingang is onvoldoende | Module met twee ingangen voor afrolbeveiligingen controleren | EM 184 controleren |
| Oude besturing is niet langer zinvol uit te breiden | Sensoriek en besturing passen niet toekomstbestendig samen | Besturing vervangen of moderne industriële poortbesturing controleren | Industriepoortbesturingen |
De belangrijkste regel: identificeer eerst de bestaande besturing, selecteer daarna de sensor en uitbreidingsmodule. Wie eerst bestelt en later controleert, riskeert een miskoop, stilstand en onnodige montagetijd.
Praktijkvoorbeeld: Beveiliging tegen intrekken gekocht – poort gaat toch niet vrij
Een bedrijf wil een rolluik veiliger maken. Het intrekgebied moet bewaakt worden. Een optische beveiliging tegen intrekken wordt besteld en gemonteerd. Daarna werkt de poort echter niet zoals verwacht. De besturing meldt nog steeds een veiligheidsfout.
Het eerste vermoeden: sensor defect. Daarna wordt de uitlijning gecontroleerd. Dan de bedrading. Alles ziet er op het eerste gezicht netjes uit.
De eigenlijke oorzaak ligt in de evaluatie: de bestaande besturing kan het signaal niet verwerken zoals het is aangesloten. De juiste interface of de juiste uitbreiding ontbreekt.
Met een geschikte EM 184 uitbreidingsmodule wordt de beveiliging tegen intrekken correct geïntegreerd. De besturing herkent het veiligheidssignaal, de richting wordt passend geparametriseerd en de installatie wordt vervolgens functioneel getest.
Als een nieuwe beveiliging tegen intrekken niet werkt, is niet automatisch de sensor fout. Vaak ontbreekt de juiste evaluatie. Controleer de besturing, module, ingang, signaaltype en parametrisering als systeem.
Als u een soortgelijk probleem heeft, stuur dan Tormeister24 foto's van de besturing, de module, de klemmen, de sensoriek en de poortinstallatie.
Probleem melden & oplossing vindenBezwaren die in de praktijk vaak voorkomen
„De beveiliging tegen intrekken heeft toch al OSE – waarom heb ik nog een module nodig?“
Omdat de besturing het OSE-signaal moet kunnen evalueren. Als de passende ingang niet aanwezig is of als extra beveiligingen tegen intrekken moeten worden geïntegreerd, kan een uitbreidingsmodule nodig zijn.
„Kan ik de beveiliging tegen intrekken niet gewoon op een normale ingang aansluiten?“
Dat is geen goed idee. Veiligheidssignalen moeten passend worden geëvalueerd en getest. Een normale ingang vervangt geen geschikte veiligheidsevaluatie.
„DIN-rail of CS-mini-behuizing – wat is beter?“
Niet beter, maar passend. De DIN-railvariant is compact voor geschikte schakelkasten. De CS-mini-behuizingvariant is zinvol als een beschermde, voorgemonteerde behuizing nodig is.
„De poort werkt toch in dode-mansbediening, is dat voldoende?“
Dode-mansbediening is vaak een indicatie dat een automatische rit niet wordt vrijgegeven vanwege ontbrekende of niet herkende veiligheidsvoorzieningen. Dit mag niet genegeerd worden, maar moet zorgvuldig worden gecontroleerd.
„Waarom zou ik foto's sturen?“
Omdat besturingen, klemmen, sensoren en inbouwsituaties zeer verschillend zijn. Een foto van de besturing en het typeplaatje bespaart navragen en voorkomt verkeerde bestellingen.
Duidelijk handelingsadvies
Als u een beveiliging tegen intrekken aan een roldeur, rolluik of industriepoort wilt achteraf monteren of vervangen, controleer dan niet alleen de sensor. Controleer de evaluatie.
Stap 1
Poorttype, gevarenpunt en bewegingsrichting vaststellen.
Stap 2
Bestaande besturing identificeren: type, fabrikant, klemmen, MS-bus, veiligheidsingangen.
Stap 3
Signaaltype van de beveiliging tegen intrekken ophelderen: OSE, PNP of relais.
Stap 4
Passende EM-184-uitvoering kiezen of bij Tormeister24 met foto's aanvragen.
Als de besturing uitbreidbaar is en beveiligingen tegen intrekken correct moeten worden geïntegreerd, is de Marantec EM 184 een duidelijke, vakkundige oplossing. Als de inbouwsituatie onduidelijk is, is een korte aanvraag beter dan een miskoop.
EM 184 kopen Onzeker? Nu aanvragenVeelgestelde vragen over de Marantec EM 184 uitbreidingsmodule
Wat is de Marantec EM 184?
De Marantec EM 184 is een uitbreidingsmodule voor de integratie van maximaal twee beveiligingen tegen intrekken in passende Marantec-poortbesturingen. Het ondersteunt onder andere OSE-, PNP- en relais-aansluitingen.
Wanneer heb ik de EM 184 nodig?
U heeft de EM 184 nodig als een beveiliging tegen intrekken moet worden geïntegreerd en de bestaande besturing hiervoor moet worden uitgebreid of als er extra ingangen nodig zijn.
Past de EM 184 op elke poortbesturing?
Nee. De module is bedoeld voor passende Marantec-besturingen. Voor de bestelling moeten het besturingstype, de MS-bus, het klemmenplan en de specificaties van de fabrikant worden gecontroleerd.
Wat is het verschil tussen EM 184 en een beveiliging tegen intrekken?
De beveiliging tegen intrekken is de sensor die het gevarengebied bewaakt. De EM 184 is de uitbreidingsmodule die de beveiliging tegen intrekken in de besturingslogica integreert.
Wat betekent OSE bij een beveiliging tegen intrekken?
OSE is een optische veiligheidsevaluatie. De besturing of de uitbreidingsmodule moet dit signaal correct kunnen herkennen en evalueren.
Wat is beter: EM 184 DIN-rail of EM 184 in CS-mini-behuizing?
De DIN-railvariant is compact voor geschikte schakelkasten. De variant in de CS-mini-behuizing is zinvol als een beschermde, voorgemonteerde oplossing op de montageplaats nodig is.
Waarom werkt mijn poort na de aanpassing alleen nog in dode-mansbediening?
Vaak ontbreekt een geldig veiligheidssignaal of de besturing evalueert de sensor niet correct. Controleer de sensor, module, bedrading, parametrisering en besturingsingangen.
Kan ik een beveiliging tegen intrekken zonder uitbreidingsmodule aansluiten?
Alleen als de bestaande besturing de passende ingang en de juiste evaluatie al biedt. Zo niet, dan is een geschikte module of een andere oplossing nodig.
Mag ik de module zelf aansluiten?
De keuze kunt u voorbereiden. Aansluiting, parametrisering en functionele test moeten worden uitgevoerd door gekwalificeerd vakpersoneel, omdat het om veiligheidsrelevante poortbesturingstechniek gaat.
Welke foto's helpen Tormeister24 bij het advies?
Handig zijn foto's van de poortbesturing, het typeplaatje, de klemmen, het klemmenplan, de bestaande sensoriek, het intrekgebied en de gehele poortinstallatie.
