Veiligheidscontactstrips 8,2 kΩ – randbeveiliging
Montage, verplicht voor 230/400 V-aandrijvingen, risicobeoordeling en normen – inclusief geschikte componenten van Tormeister24.
Wat is een veiligheidscontactstrip (8,2 kΩ)?
Een veiligheidscontactstrip (SKL) is een aanraakgevoelige schakelsensor die zich bevindt op de sluitrand van poorten en deuren. Bij contact/beknellingsgevaar verandert de weerstand (doorgaans 8,2 kΩ ) en stopt of keert het besturingssysteem de beweging om. De SKL voldoet zo aan de veiligheidseisen voor poorten en deuren.
Benodigde onderdelen (montage van een contactstrip)
De volgende onderdelen zijn nodig om een contactstrip te assembleren:
- 1 × Aansluitkabel / eindkap met aansluitdraad – elektrische aansluiting
- 1 × 8,2 kΩ weerstand – weerstandsbewaking (meegeleverd met geschikte eindkapjes/strips)
- 1 × Aluminium profiel - Drager/K-rail
- 1 × Rubberprofiel – contactstrip (65 mm, clipvoetjes)
Geschikte producten bij Tormeister24

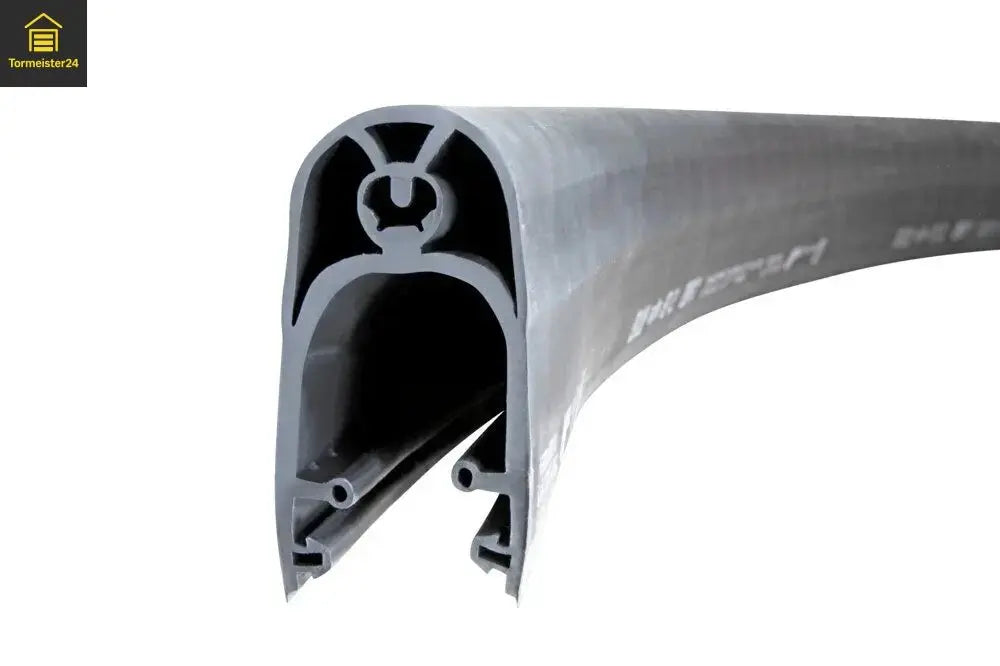

Rubberen profiel / contactstrip 8,2 kΩ (65 mm)
Sommer veiligheidscontactstrip, 8,2 kΩ, 65 mm, clipvoetjes
Eenvoudige sensor voor de sluitrand.
Eindkap met aansluitkabel
Sommer eindkap + aansluitkabel (38×67×20 mm)
Voor de elektrische aansluiting van de SKL.
Aluminium K-rail (steun)
Sommer K-rail 1000 mm × 30 mm × 10 mm
Bevestigingspunt voor de contactstrip.
| component | functie | Opmerking over de selectie |
|---|---|---|
| Rubberen profiel (8,2 kΩ) | Sensorstrip op de sluitrand | Kies de hoogte/breedte die past bij de vorm van het hek (hier 65 mm, met clipvoetjes). |
| Aluminium profiel (K-rail) | Mechanische ondersteuning | Steunvlak, stabiele bevestiging (bijv. het plat plaatsen van stukken van 1000 mm) |
| Eindkap 8,2 kΩ | Definieert de weerstand tegen surveillance. | Compatibel met SKL-profiel; 8,2 kΩ permanent geïntegreerd of via weerstand. |
| Aansluitkabel | Elektrische aansluiting op het besturingssysteem | Lengte voor kabelgeleiding; weerbestendig ontwerp voor gebruik buitenshuis |
Montage en productie – Stap voor stap
- Bepaal de lengte: Meet de sluitrand (inclusief toleranties/eindkappen). Houd rekening met een speling van 10-20 mm.
- Zaag het aluminium profiel op maat en ontbraam het: de randen moeten schoon zijn en het contactoppervlak vetvrij.
- Klik het rubberen profiel vast: begin aan één kant en trek het profiel zonder vervorming naar binnen, zodat het naadloos aansluit.
-
Eindkap(pen) installeren:
- Eén zijde: Eindkap met aansluitkabel
- Tegenover: Eindkap 8,2 kΩ (of integreer de weerstand in de eindkap)
- Elektrische aansluiting: Leg de kabel netjes neer (met bescherming tegen schuren/knikken) en sluit deze aan op de veiligheidsingangen van de poortbesturing (bijv. 8,2 kΩ ingang).
- Functionele test: Sluit de poort in kantelstand en activeer SKL op verschillende punten – de poort moet stoppen/omkeren.
- Documentatie: foto's, testrapport, vermelding in de risicobeoordeling.
Verplicht voor 230/400 V-aandrijvingen en een veilig ontwerp.
- Fail-safe ontwerp: 8,2 kΩ bewaking → draadbreuk/defect wordt gedetecteerd.
- Signaalverwerking: Gebruik de veiligheidsingang van de controller; zorg indien nodig voor een evaluatie-eenheid/interface.
- Omgeving: Houd rekening met IP-beschermingsclassificaties en bescherm kabeltrajecten tegen vocht en UV-straling.
Risicobeoordeling en te beveiligen grenzen
Voordat de installatie in gebruik wordt genomen, moet een risicoanalyse worden uitgevoerd en gedocumenteerd. Deze moet ten minste het volgende omvatten:
- Analyse van de sluitrand: Hoofdsluitrand (bewegingspad) en secundaire sluitranden (bijv. paalgebieden, penetraties, verbrijzelings-/afschuifpunten).
- Verplettering/afschuiving: Beoordeling van alle punten waar personen/objecten gevaar lopen.
- Omgeving en gebruik: verkeersfrequentie, zichtbaarheid, speelruimtes voor kinderen, openbaar versus privé.
- Beschermende maatregelen: SKL bij de belangrijkste en relevante secundaire sluitranden, aangevuld met lichtschermen , waarschuwingslichten en informatieborden.
- Inspectie en onderhoud: Regelmatige functionele tests, visuele inspectie en documentatie.
Relevante normen
- EN 12453 – Elektrisch bediende deuren en poorten: Veiligheid bij gebruik (beschermingsdoelstellingen en -strategieën, inclusief randbeveiliging bij het sluiten).
- EN 12445 (Testmethoden; gedeeltelijk vervangen door latere documenten) – Methodologie voor kracht-/functionele testen.
- EN 12978 – Veiligheidsvoorzieningen voor de bescherming van personen: Eisen voor veiligheidsranden/sensoren .
- EN ISO 13849-1 – Veiligheid van machines: Prestatieniveau van veiligheidsfuncties (ontwerp, diagnose, MTTFd).
- EN 60335-2-103 – Veiligheid van elektrische aandrijvingen voor poorten, slagbomen en deuren.
Let op: Ook de wettelijke voorschriften van de betreffende staat (bijv. BetrSichV/Werkplekken) en de instructies van de fabrikant voor het poortsysteem moeten in acht worden genomen.
Veelgestelde vragen
Hoe controleer ik de contactstrip?
Druk, terwijl de poort sluit, voorzichtig op meerdere punten op de SKL (schuifmechanisme). De aandrijving moet stoppen/omkeren. Noteer het resultaat.
Waar bevindt zich de weerstand van 8,2 kΩ?
Afhankelijk van het systeem is het geïntegreerd in de eindkap of wordt het als een apart onderdeel gebruikt. Een correcte aansluiting op de bewaakte veiligheidsingang is cruciaal.
Is één enkele lichtbarrière voldoende?
Nee. Lichtschermen zijn aanvullend en vervangen de SKL aan de sluitrand niet (houd rekening met de standaardvereisten).
Moet ik de secundaire sluitranden altijd vastzetten?
Als er risico is op verbrijzeling/afschuiving: ja. De uitkomst van de risicobeoordeling is doorslaggevend.
